La carte mère GE Logiq C2 PN 5220411-2 REV3

Description de produit

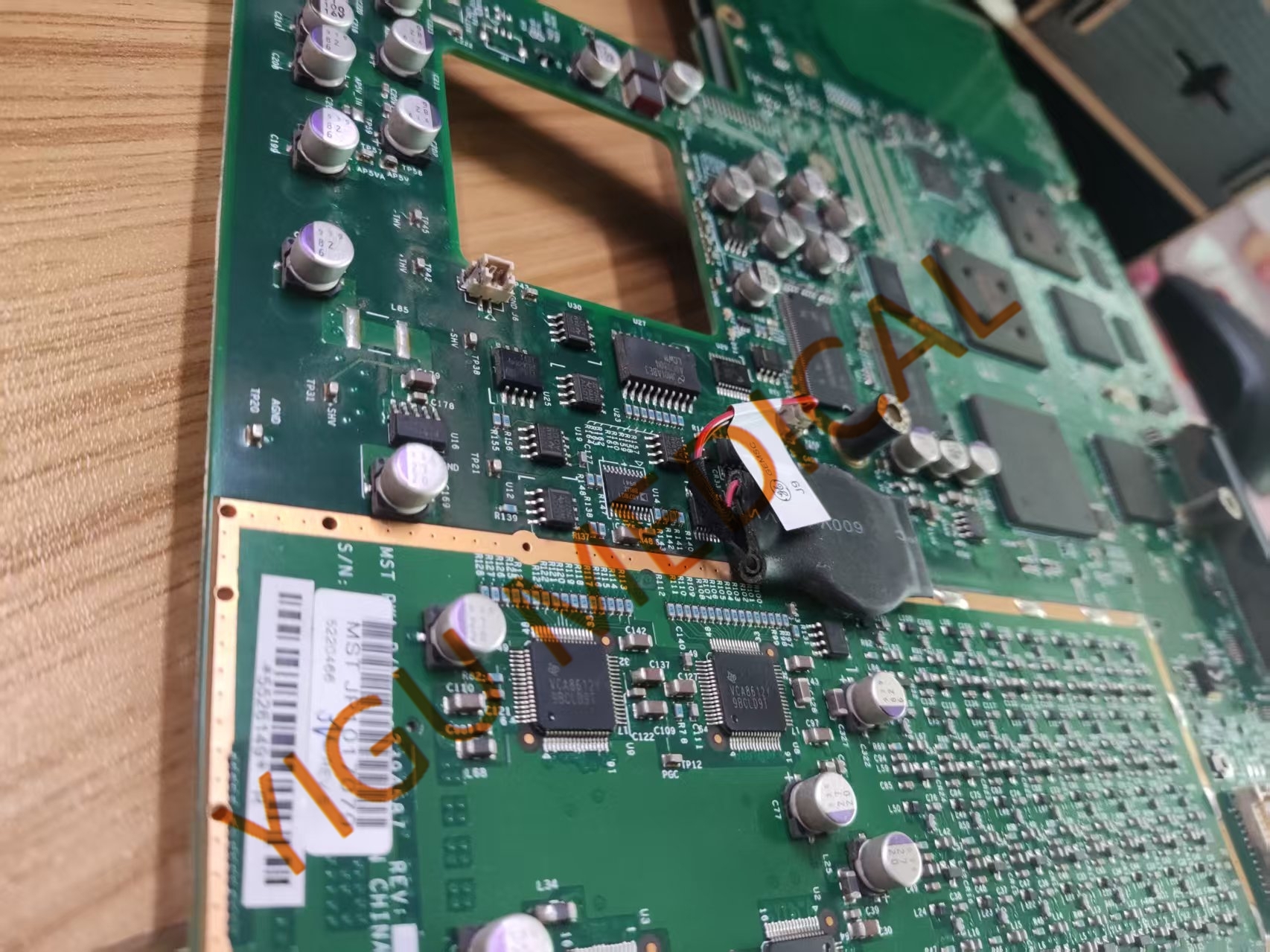

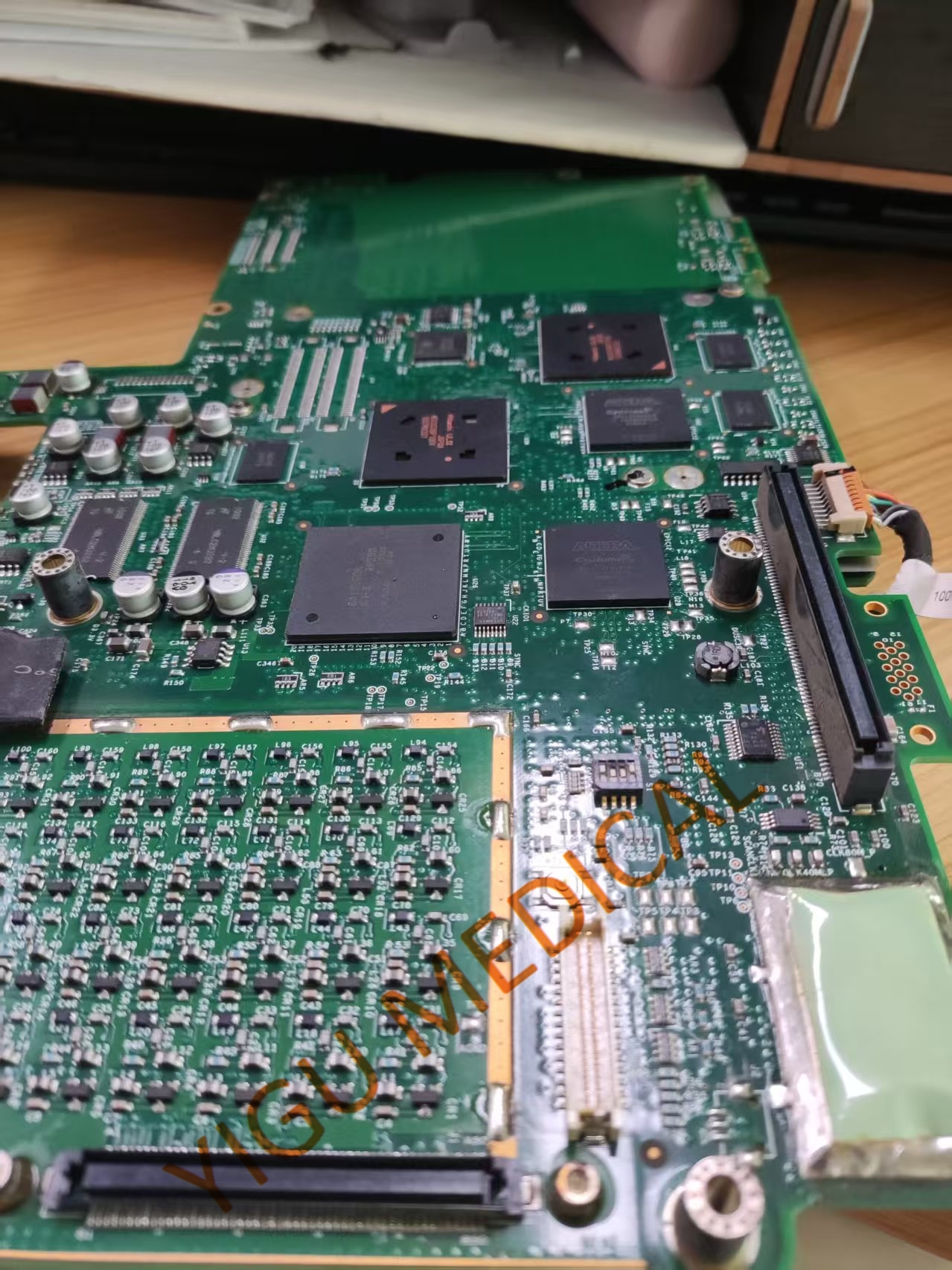

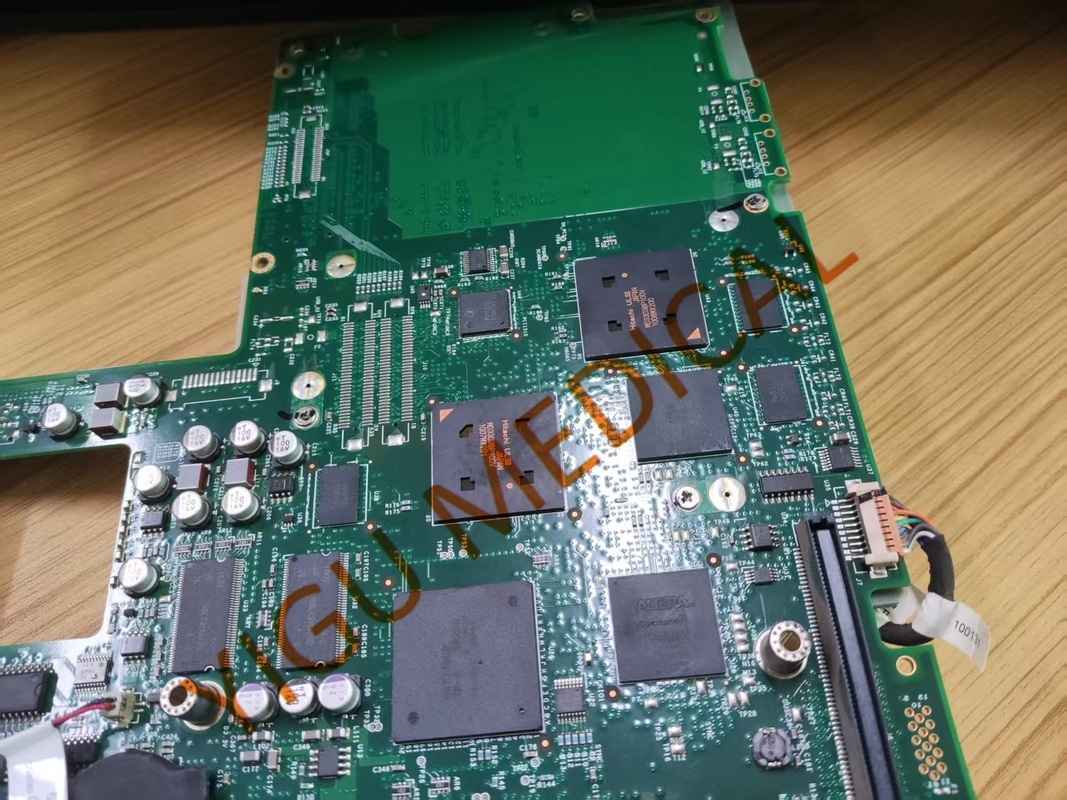

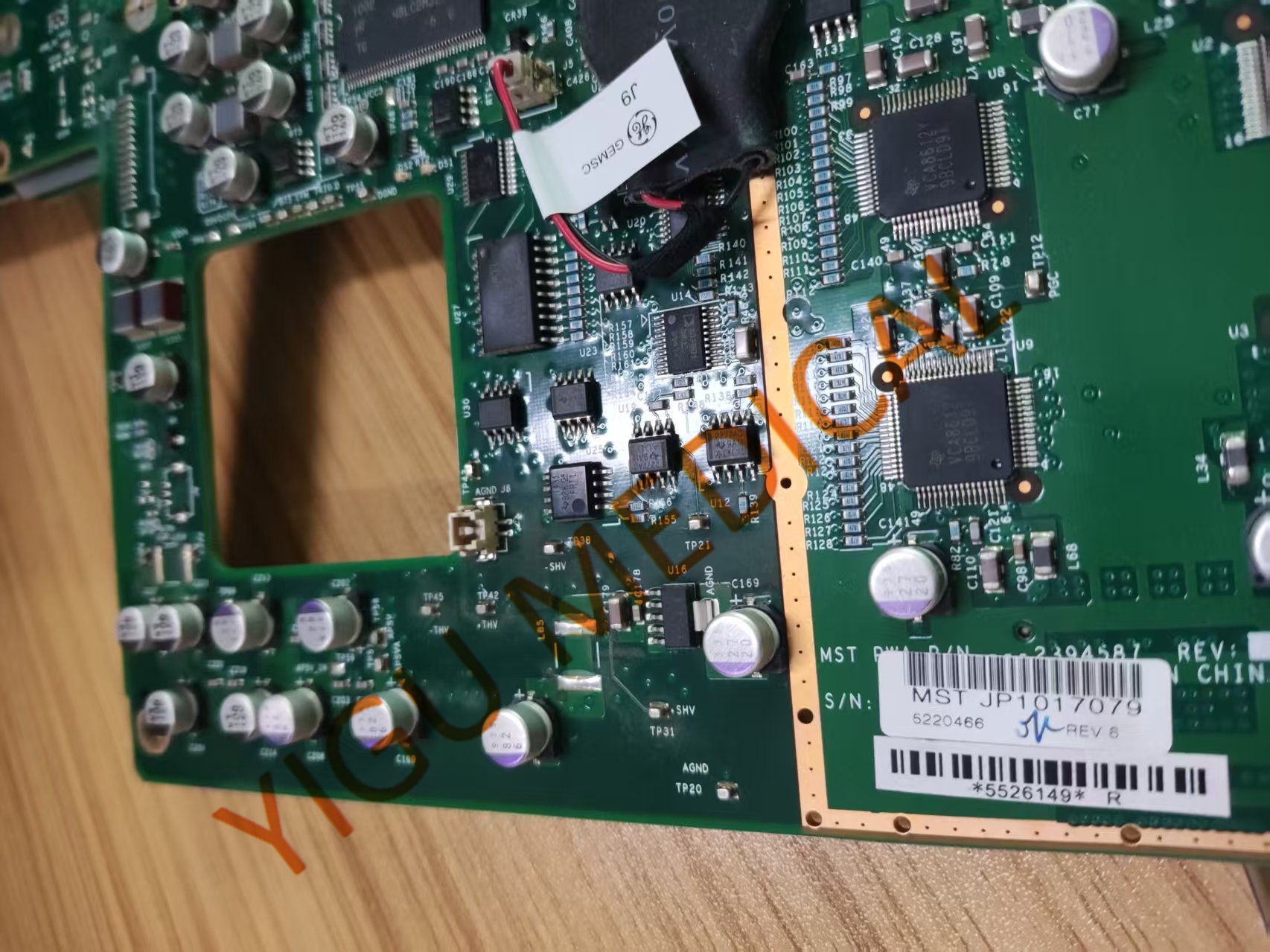

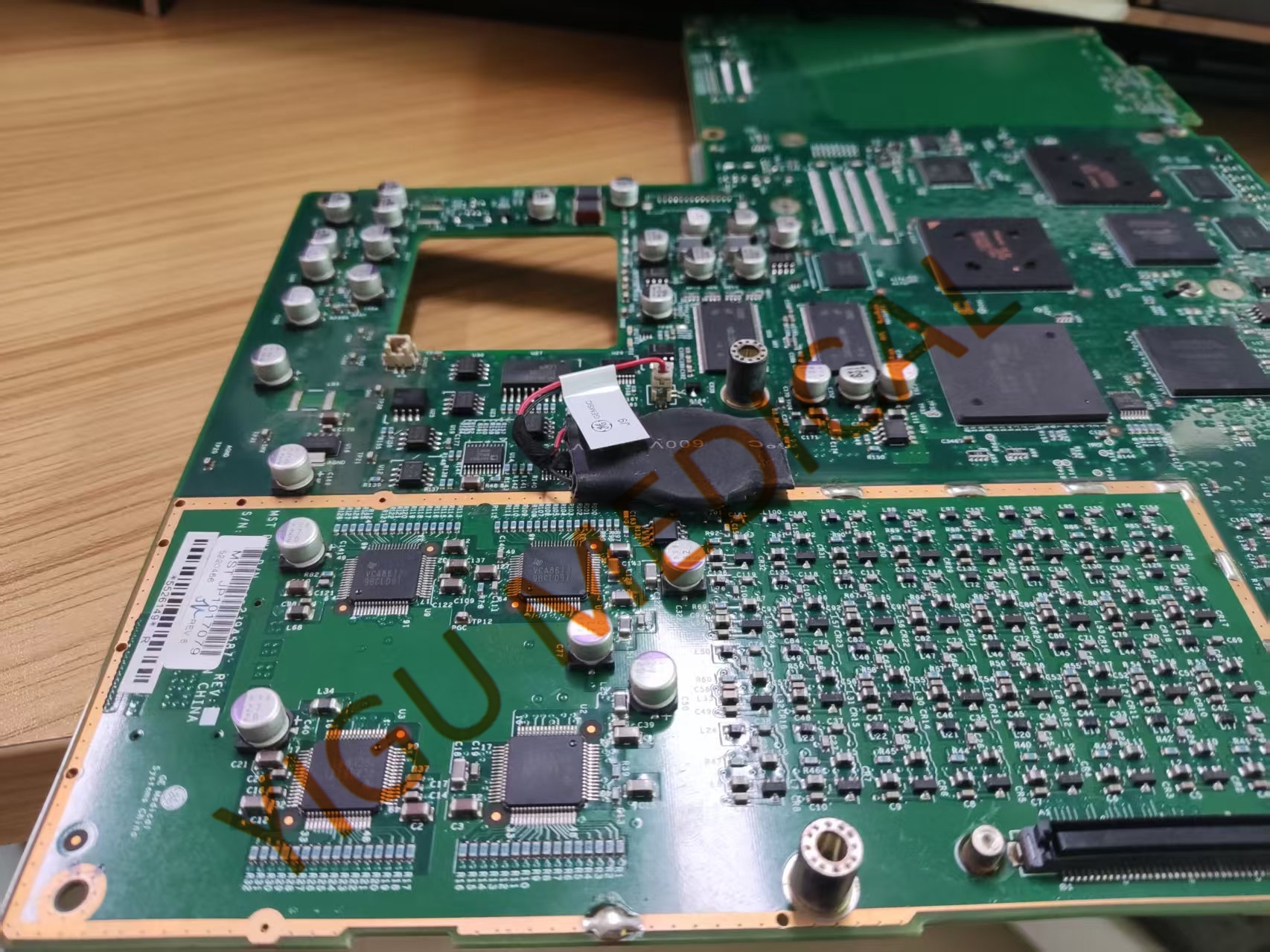

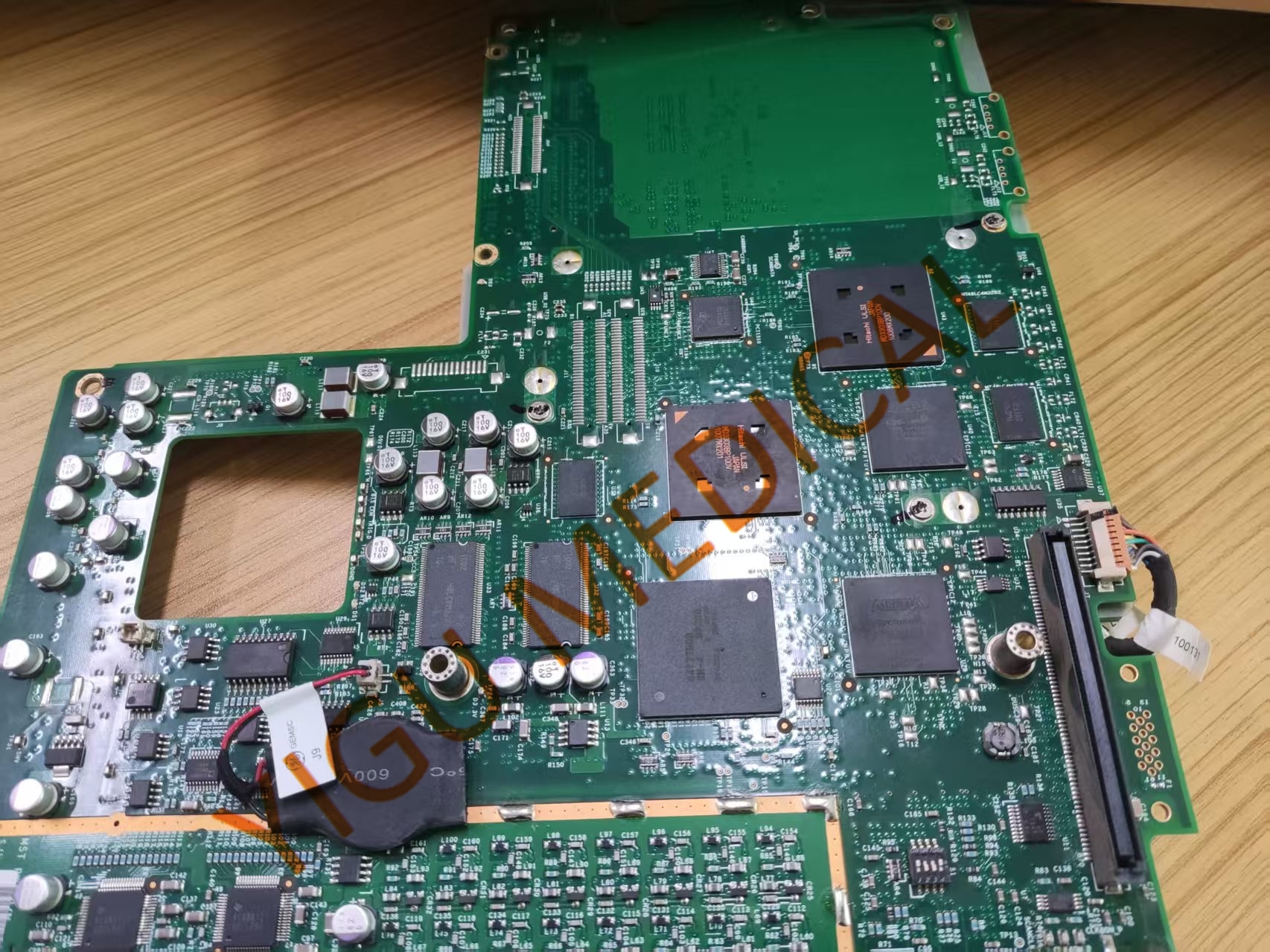

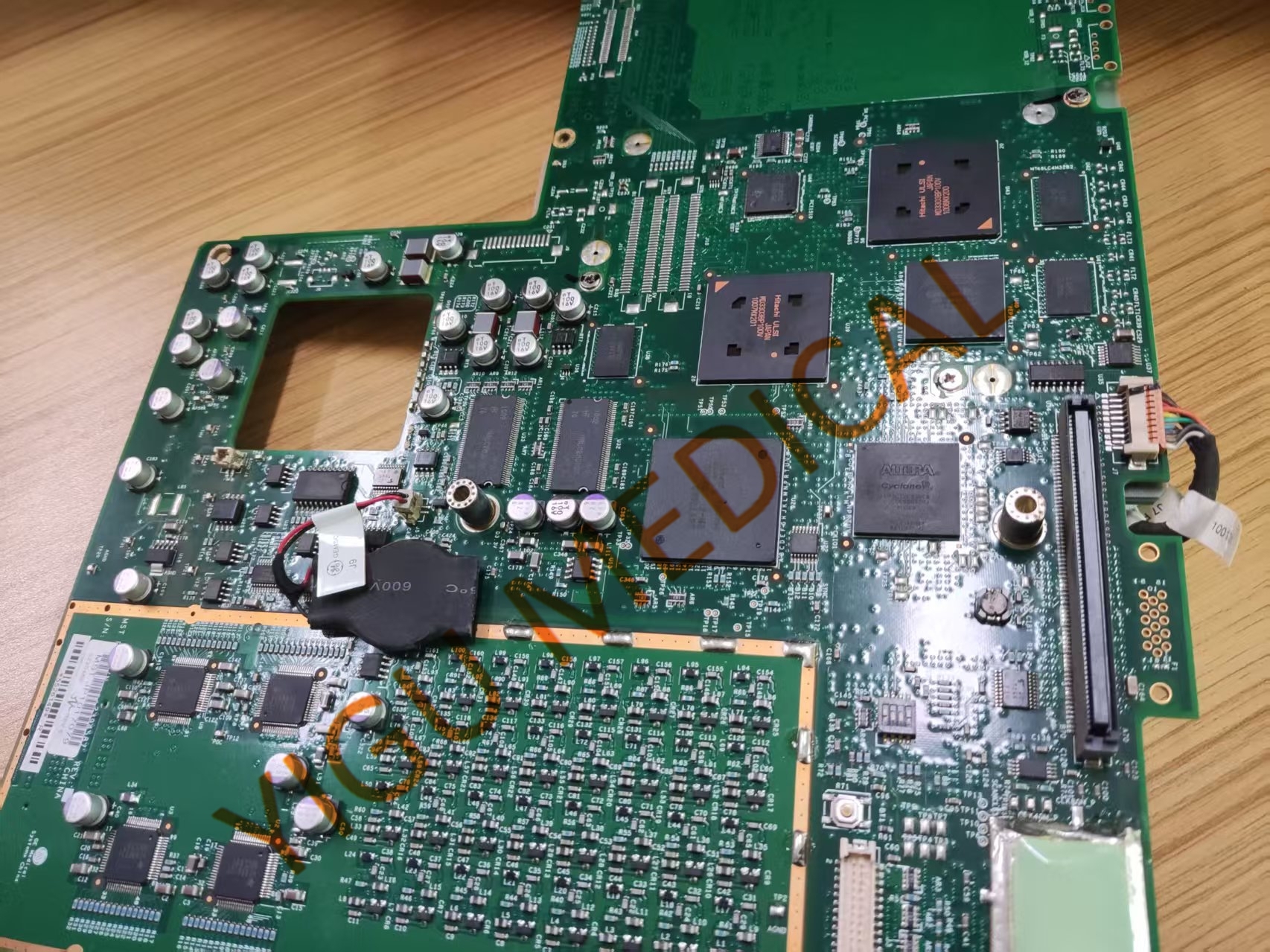

Carte mère d'échographie GE Logiq C2 Réf. 5220411-2 REV3 Manboard d'échographie

GE LOGIQ C2 Système d'échographie – Aperçu de la carte mère**

La **carte mère** (carte principale ou carte système) de l'**appareil d'échographie GE LOGIQ C2** est le **centre de traitement et de contrôle central**, responsable de la gestion du flux de données entre les principaux composants du système, notamment le **transducteur, l'écran, l'interface utilisateur et les connexions externes**.

Le LOGIQ C2 est un **système d'échographie compact et portable** utilisé en imagerie générale, en études vasculaires et en diagnostics au point d'intervention. Sa carte mère assure des performances stables, le traitement du signal et la communication du système.

---

**Principales caractéristiques et fonctions**

1. **Traitement central et gestion des données**
- Agit comme la **carte de circuit imprimé principale**, intégrant :
- **CPU (Unité centrale de traitement)** – Traite les données d'image échographiques.
- **GPU (Unité de traitement graphique)** – Rend les images en temps réel sur l'écran.
- **Mémoire (RAM et stockage)** – Prend en charge le fonctionnement du système et le stockage des images.

2. **Interface du transducteur**
- Gère l'entrée du signal des **transducteurs compatibles GE** (par exemple, convexe, linéaire, réseau phasé).
- Assure une **transmission du signal à faible bruit** pour une imagerie de haute qualité.

3. **Contrôle de l'affichage et de l'interface utilisateur**
- Se connecte à l'**écran tactile/panneau de commande** pour l'interaction de l'utilisateur.
- Sortie des signaux vidéo vers l'**écran LCD intégré**.

4. **Connectivité et extension**
- Inclut des ports pour :
- **USB, Ethernet, VGA/HDMI (le cas échéant)**
- **Compatibilité DICOM** (pour l'intégration PACS)
- **Imprimante et périphériques de stockage externes**

5. **Régulation et protection de l'alimentation**
- Fonctionne avec le **module d'alimentation** pour distribuer une tension stable.

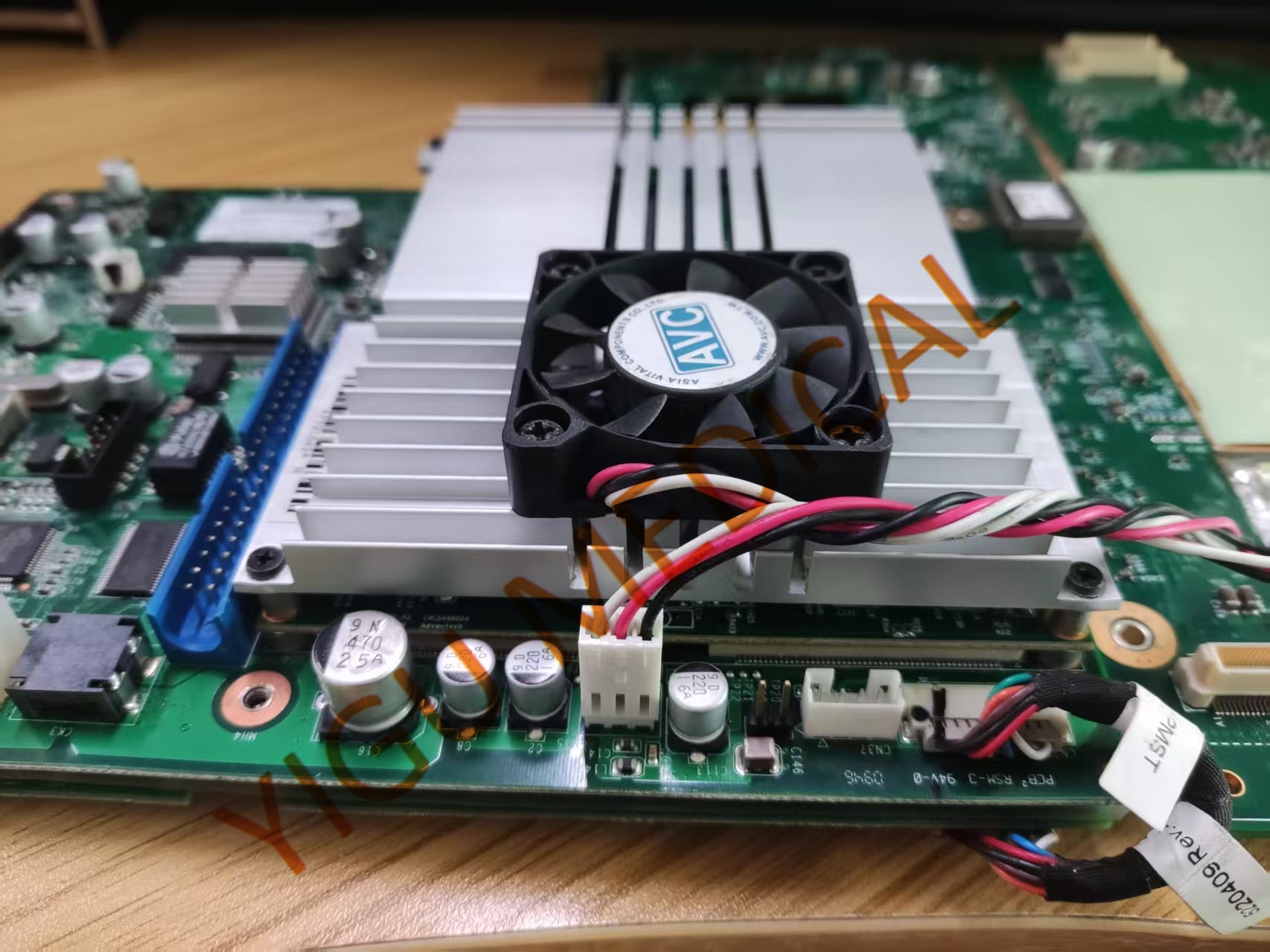

- Inclut une **protection contre les surtensions et une gestion thermique** (dissipateurs thermiques/ventilateurs).

6. **Intégration du micrologiciel et des logiciels**
- Stocke le **BIOS du système et le logiciel d'échographie**.
- Peut nécessiter des **mises à jour du micrologiciel** pour l'optimisation des performances.

---

**Symptômes courants de défaillance de la carte mère**
Si la carte mère du LOGIQ C2 dysfonctionne, le système peut présenter :
- **Impossibilité de mise sous tension** (pas d'affichage ou de rétroéclairage)
- **Gel/plantage pendant le fonctionnement**
- **Artéfacts d'image ou perte de signal**
- **Écran tactile/commandes non réactifs**
- **Codes d'erreur** (par exemple, « Erreur système », « Échec du démarrage »)

---

**Dépannage et maintenance**
1. **Vérifications de base**
- Assurer une **alimentation électrique correcte** (vérifier les câbles et la tension).
- Vérifier **toutes les connexions** (transducteur, écran, périphériques).
- Tenter une **réinitialisation matérielle** (le cas échéant).

**Conclusion**
La **carte mère LOGIQ C2** est essentielle au fonctionnement du système, affectant les performances d'imagerie, l'interface utilisateur et la connectivité. En cas de suspicion de défaillance, **un service professionnel est requis** pour éviter d'autres dommages.
