Carte mère d'oxymètre TRUSAT Réf. 6050-0006 pour la réparation d'oxymètres de pouls

Description de produit

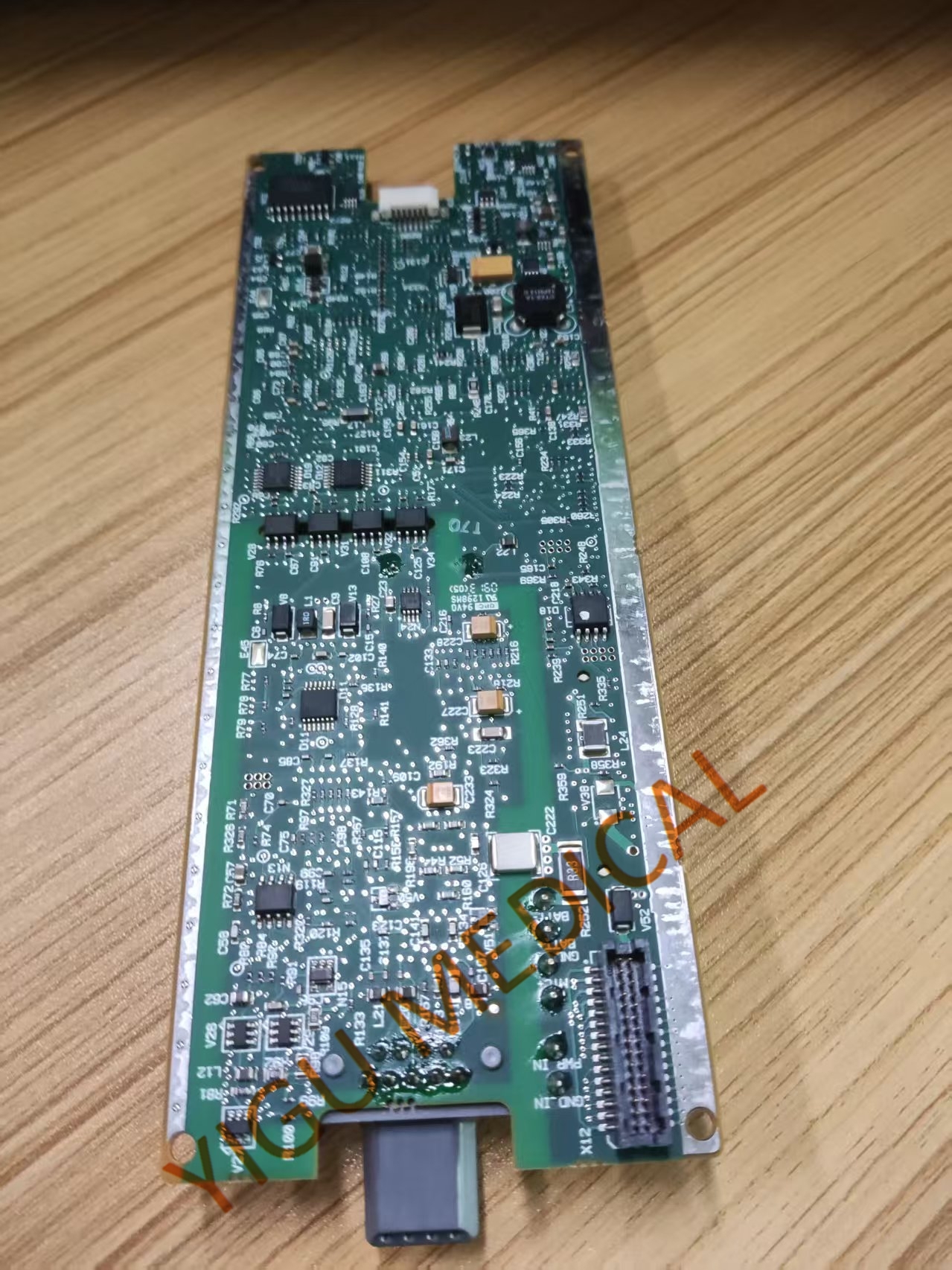

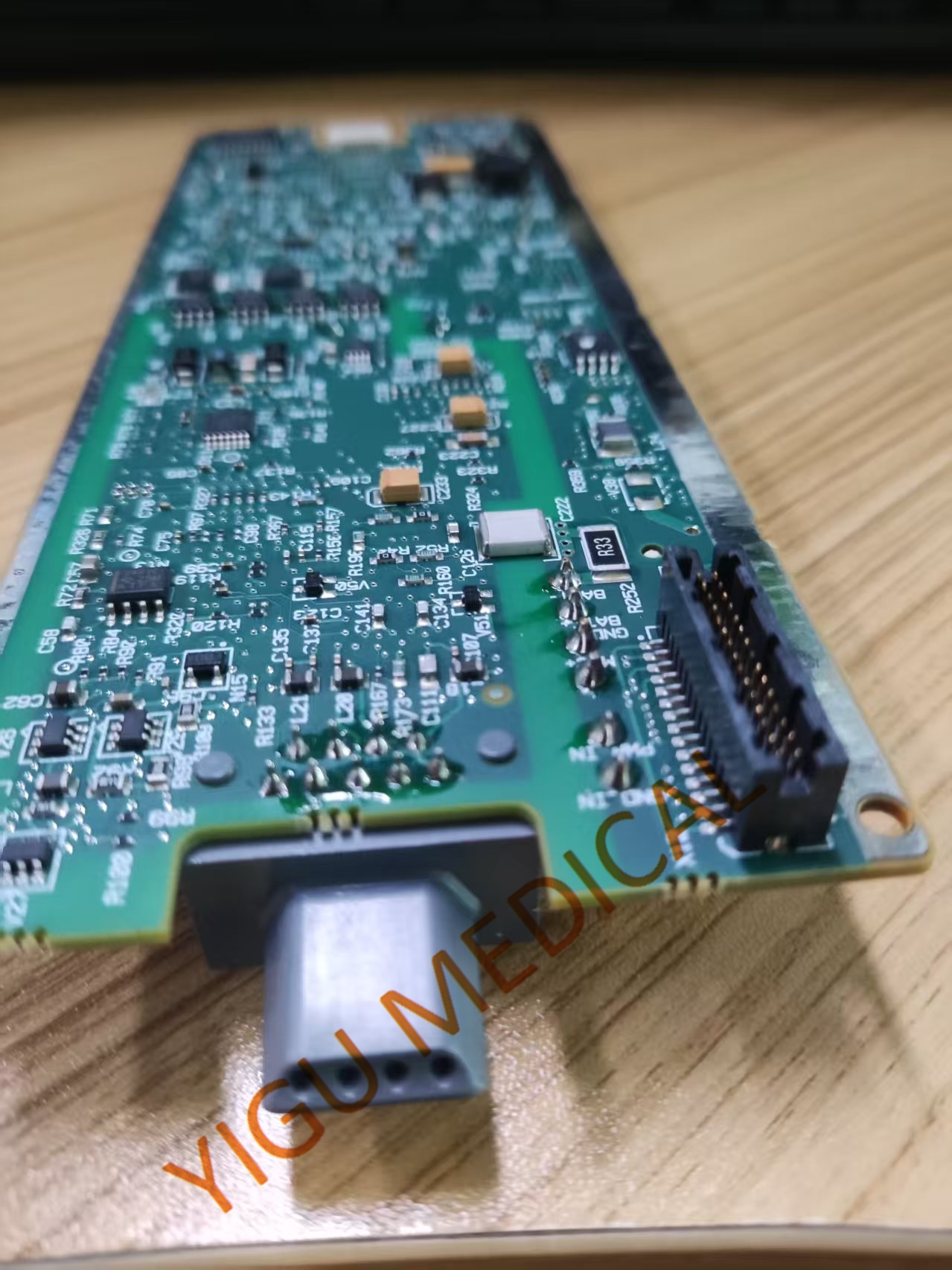

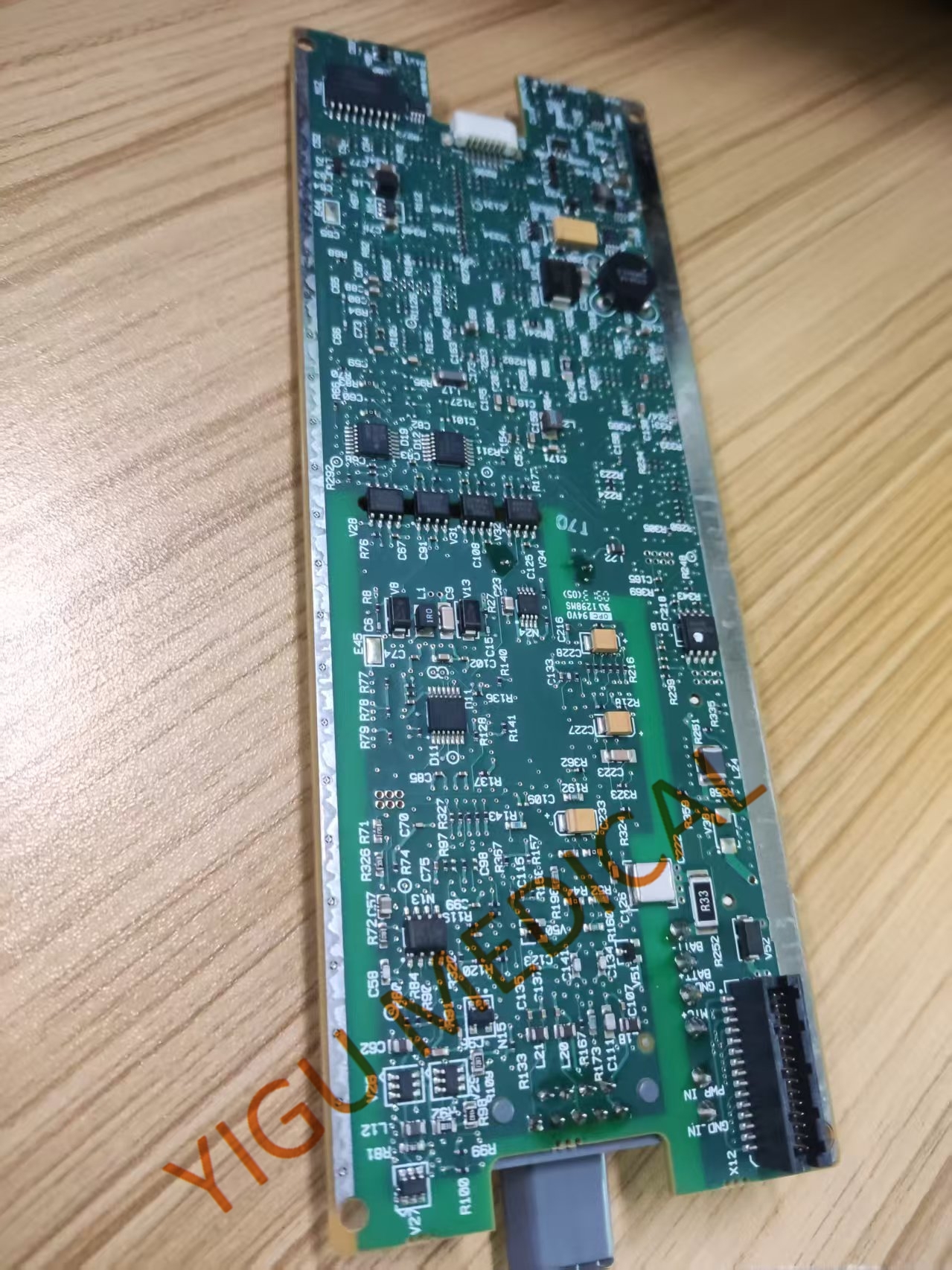

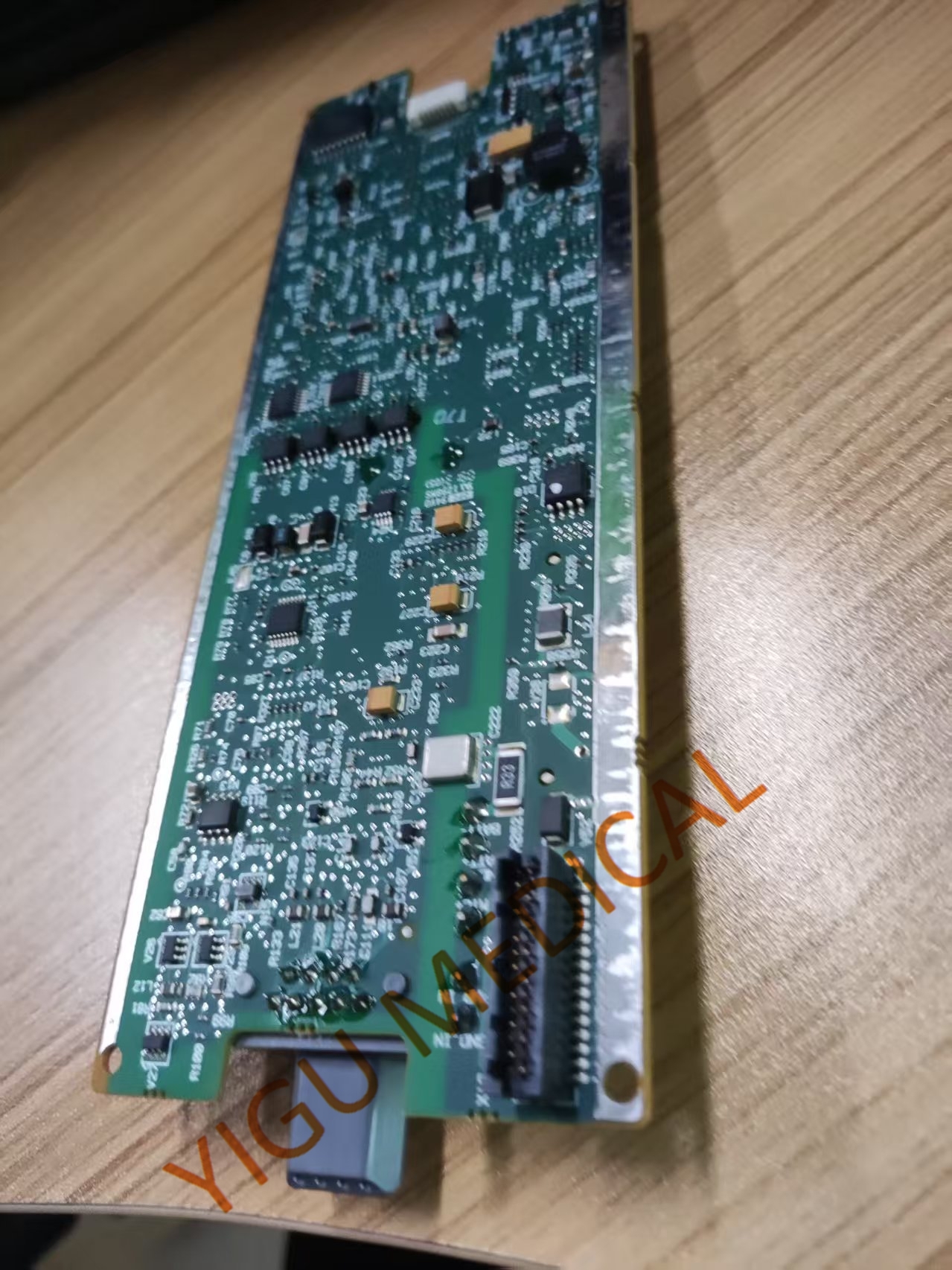

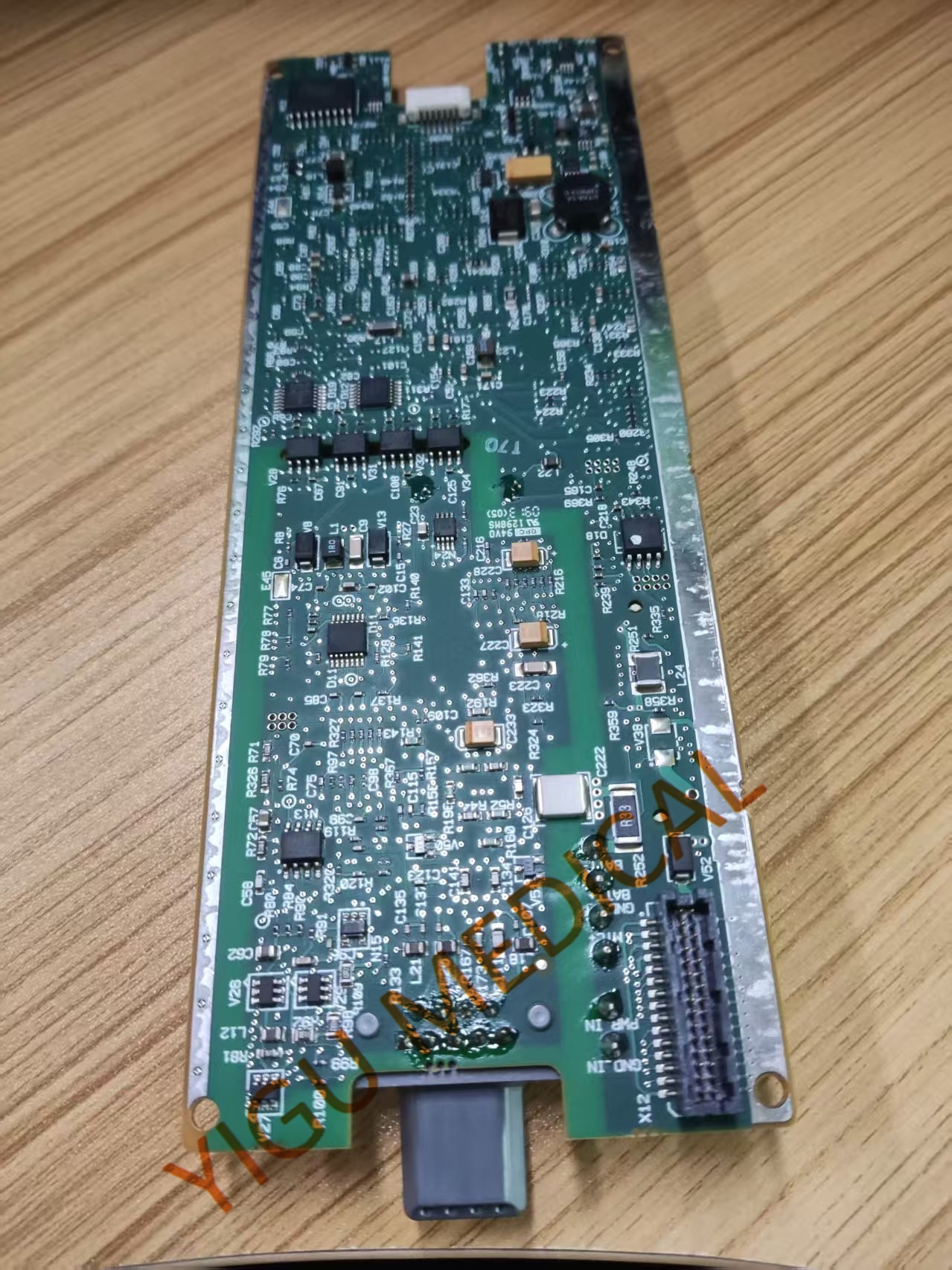

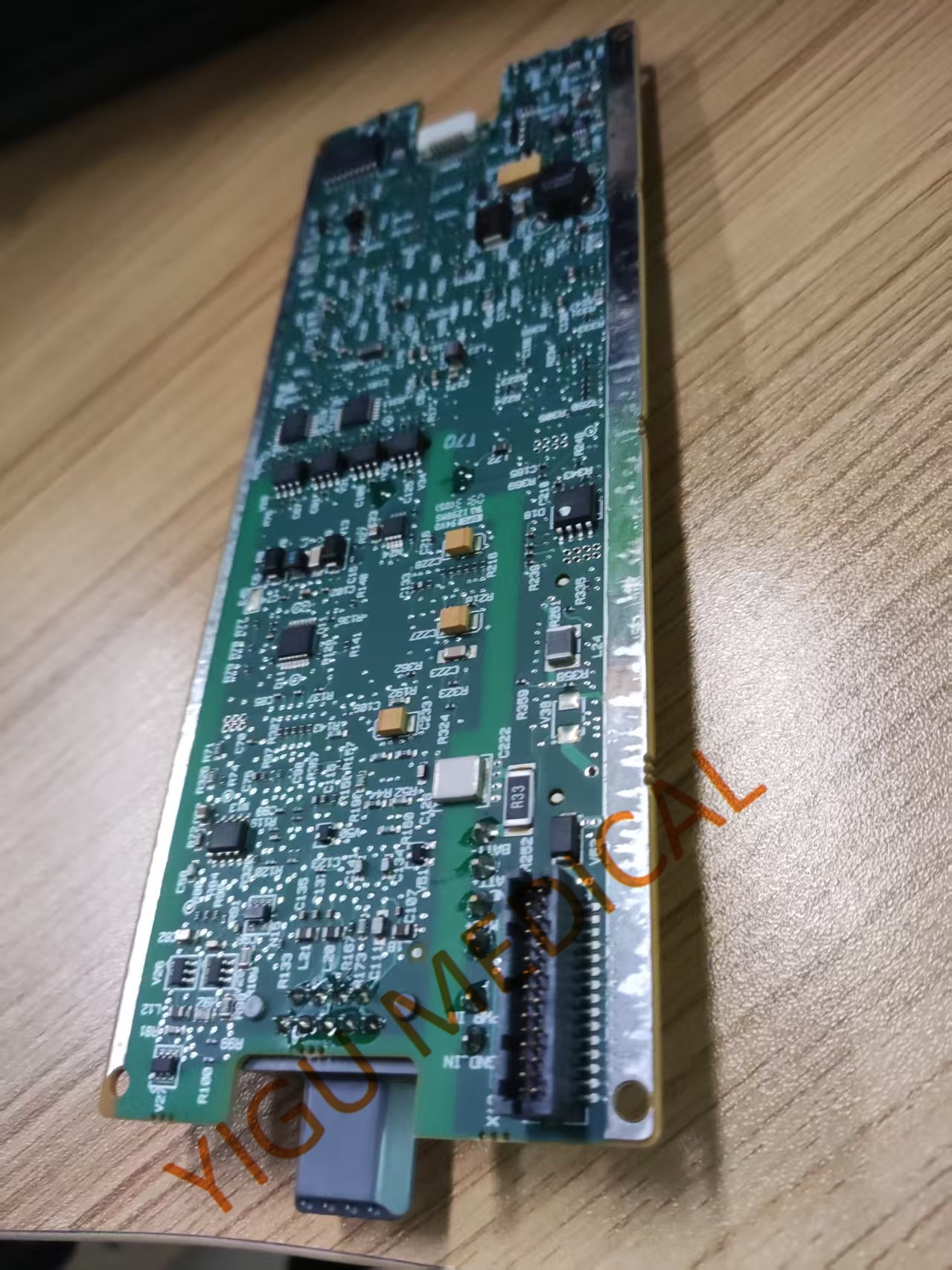

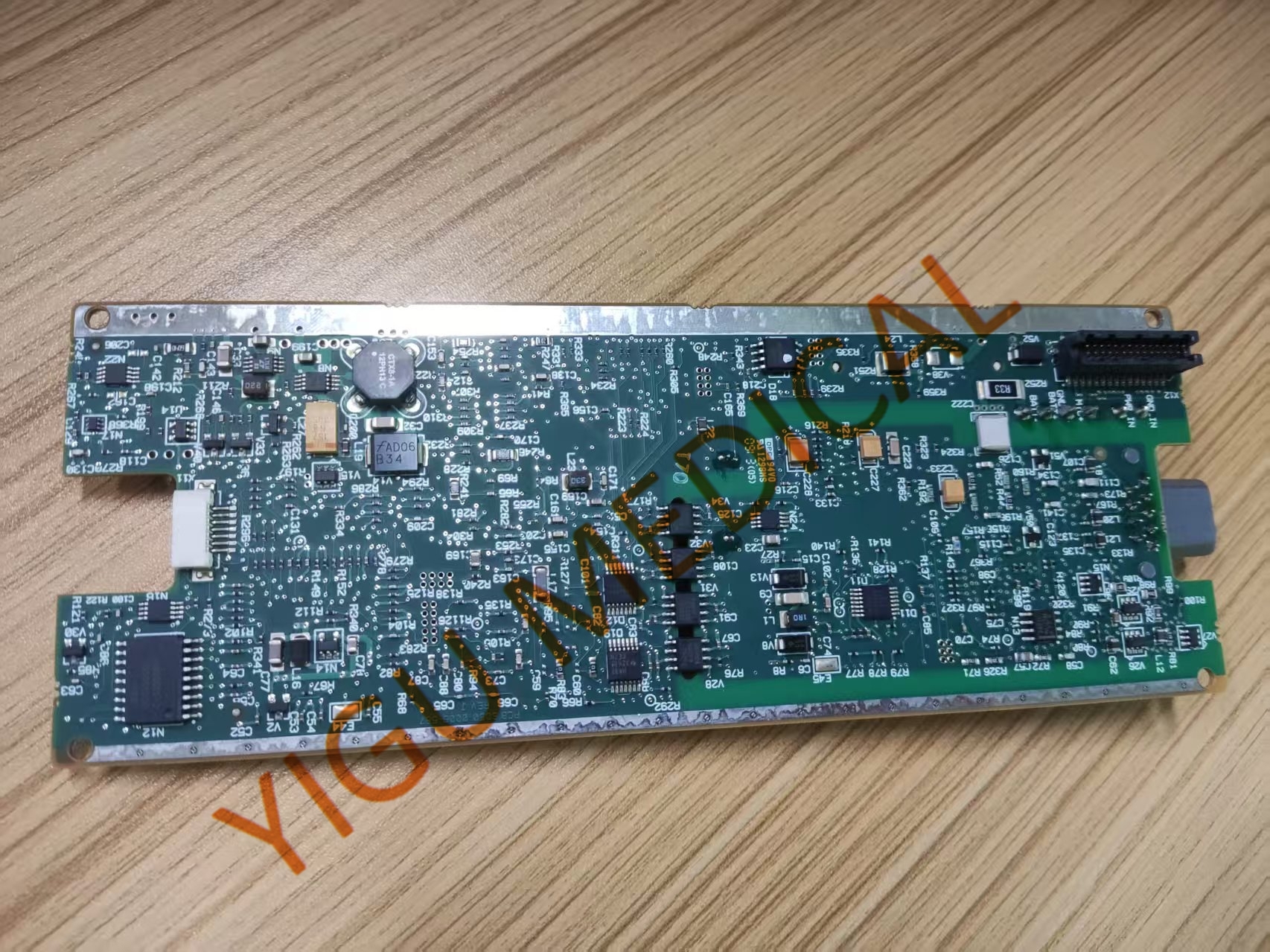

carte mère TRUSAT pour pièces détachées d'oxymètre carte mère PN: 6050-0006

La carte mère d'oxymètre TRUSAT est un ensemble de circuits imprimés (PCB) qui alimente et contrôle un oxymètre d'impulsion (moniteur SpO2).Bien que "TRUSAT" ne soit pas une marque largement reconnue dans l'industrie des dispositifs médicaux (éventuellement un fabricant régional ou OEM), je vais fournir une ventilation technique générale d'une carte mère typique d'un oxymètre de pouls basée sur les normes de l'industrie.

---

### **Composants clés et fonctions d'une carte mère d'oxymètre de pouls**
1. ** Microcontrôleur (MCU) / processeur**
- Gère le traitement du signal, les calculs de SpO2 et l'interface utilisateur.
- Les puces courantes sont les suivantes: ** série ARM Cortex-M**, ** STMicroelectronics STM32**, ou ** NXP/Freescale**.

2. **Interface de capteur optique**
- Se connecte aux LED (rouge et infrarouge) et aux photodiodes pour mesurer l'absorption de la lumière.
- Inclut des puces analogiques (AFE) ** (par exemple, TI AFE4490**, MAXIM MAX30102**) pour le conditionnement du signal.

3. **Gestion de l'énergie**
- ** régulateurs de tension** (par exemple, convertisseurs CC-CC de 3,3 V/5 V).
- **Gestion de la batterie** (batteries Li-ion ou AAA) en mode basse consommation.

4. ** Affichage et interface utilisateur **
- Dispositifs d'écran OLED/LCD** (affichage de SpO2%, fréquence d'impulsion, forme d'onde).
- Des boutons tactiles ou des commandes tactiles.

5. **Connectivité (facultative) **
- ** modules Bluetooth/Wi-Fi** (par exemple, **HC-05**, **ESP32**) pour la transmission de données sans fil.
- ** Ports USB/sériels** pour les mises à jour de firmware ou la communication sur PC.

6. ** Traitement des signaux et algorithmes **
- ** Filtres numériques ** pour réduire les objets de mouvement/bruit.
- **Algorithmes SpO2 propriétaires** (par exemple, Masimo SET®, Nellcor DS100).

7. **Sécurité et conformité**
- Le blindage pour empêcher les interférences.
- Répond à la norme IEC 60601-1** (sécurité électrique médicale) et à la norme ISO 80601-2-61** (normes d'oxymétrie de pouls).

---

Les spécifications typiques
- **Tension d'entrée**: 3,7 V (batteries Li-ion) ou 3 V (batteries AAA).
- ** Taux d'échantillonnage**: 100 ‰ 1000 Hz (pour une détection précise de la forme d'onde).
- ** Sortie**: SpO2 (70 ‰ 100% de précision ± 2%), fréquence de pouls (30 ‰ 250 BPM).
- ** Compatibilité**: fonctionne avec ** capteurs de doigts/clip** ou sondes jetables.

---

### Les demandes
- **Oxymètres de pouls indépendants** (de qualité consommateur ou clinique).
- ** Intégré dans des moniteurs à paramètres multiples** (par exemple, les appareils Mindray).
- Des appareils portables de suivi de la santé (horloges intelligentes, bandes de fitness).
