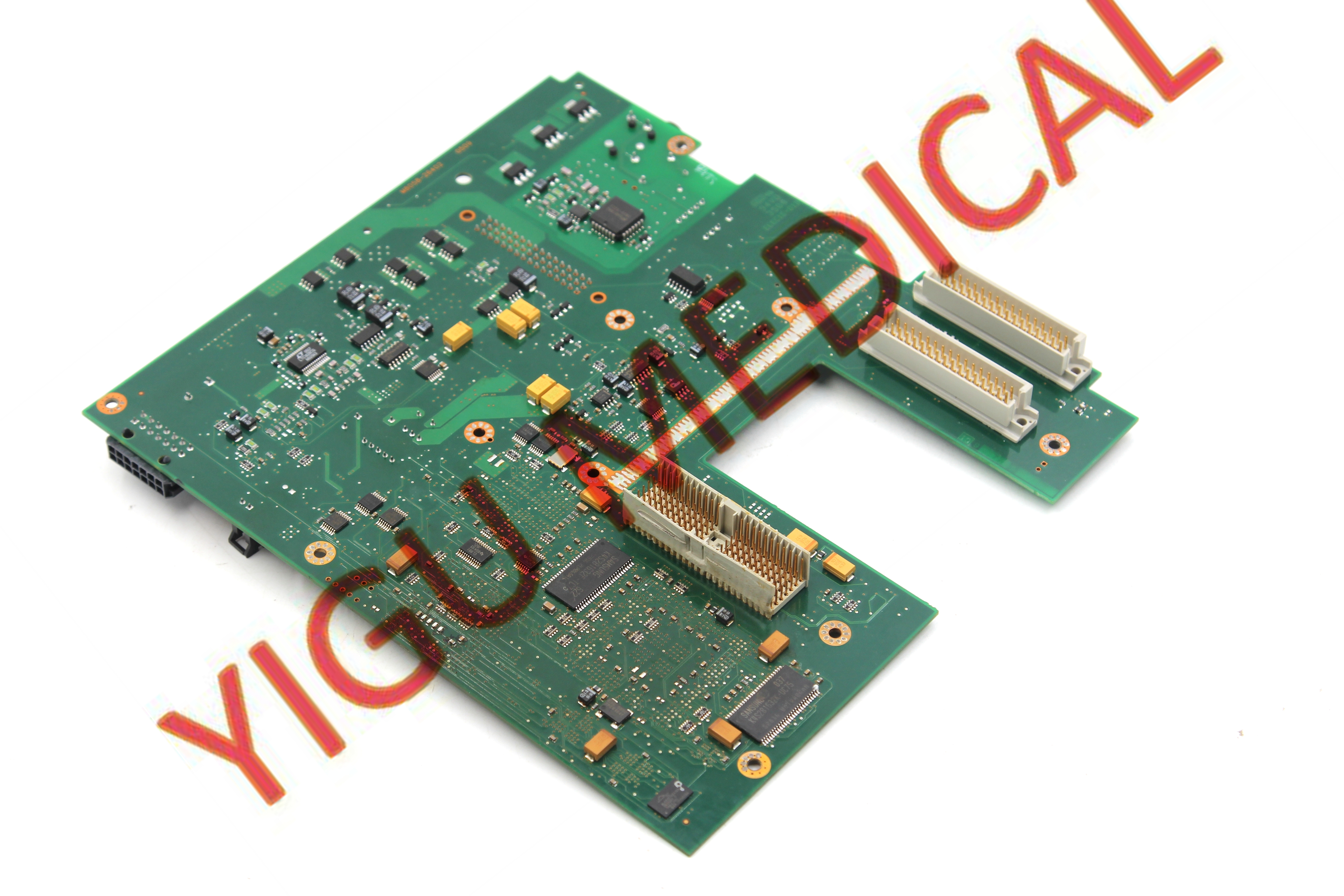

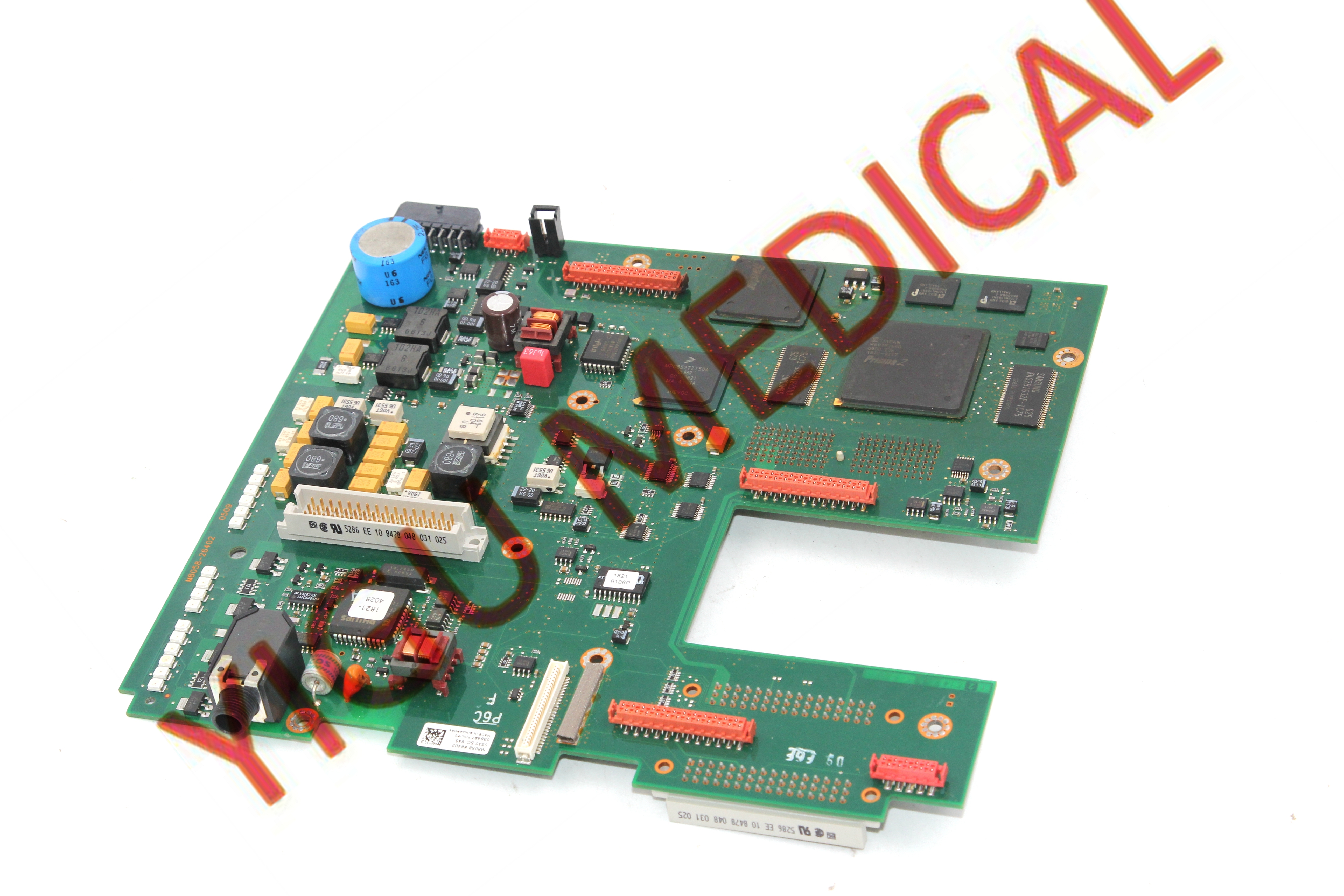

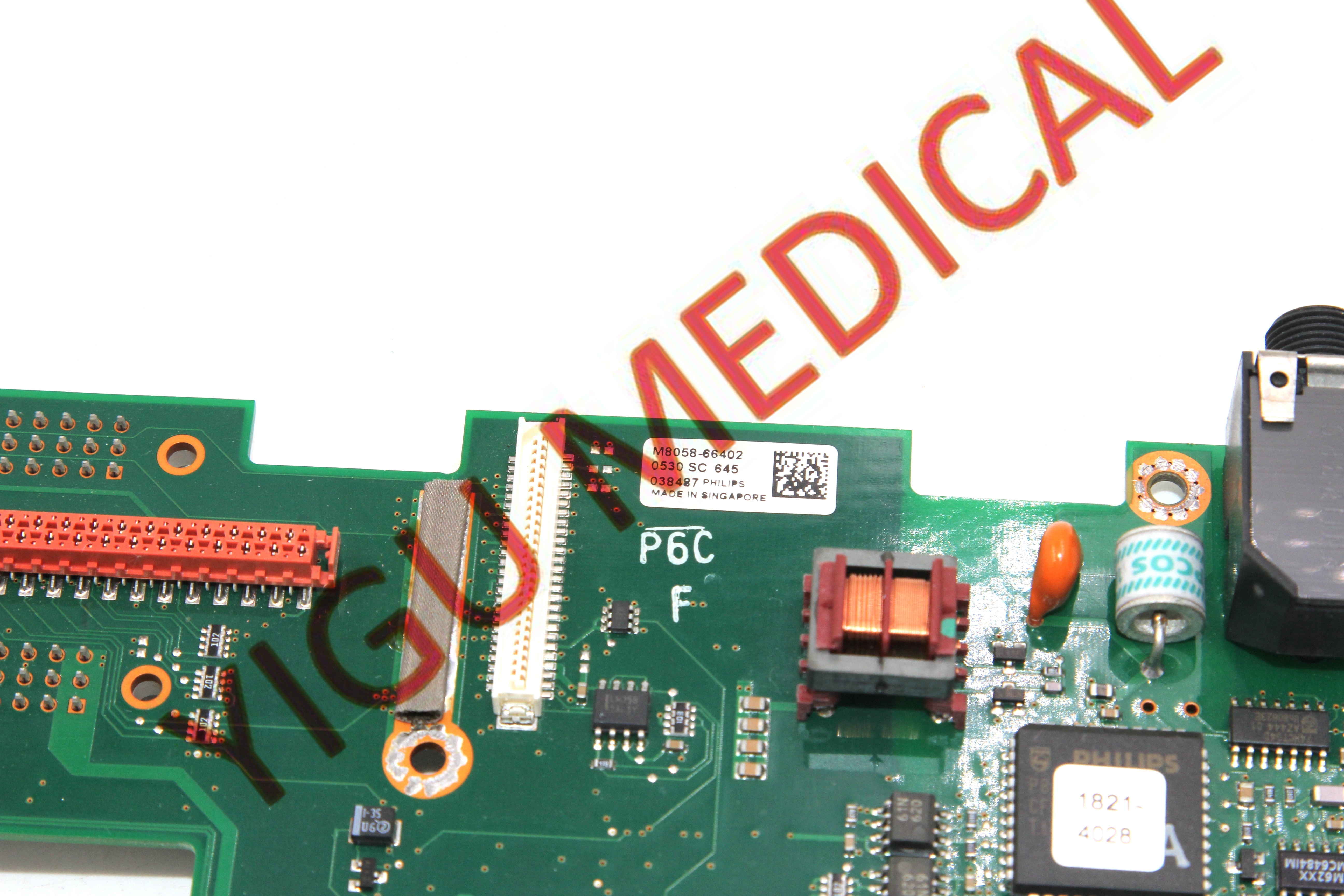

La carte mère MP20 de la carte mère IntelliVue

Description de produit

La carte mère MP20 de la carte mère du patient

La carte mère MP30 est la carte centrale de circuit imprimé critique (PCB) à l'intérieur des séries de moniteurs MP2, MP5, MP20 et MP30.Il agit comme le "cerveau" et le système nerveux central du moniteur, responsable du traitement des données de tous les modules connectés (comme SpO2, NIBP, ECG) et de la gestion de l'interface utilisateur.

---

Caractéristiques et fonctions essentielles

La carte mère intègre plusieurs fonctions clés sur une seule carte:

1. **Procédure centrale:** Il abrite le microprocesseur principal (CPU) et la mémoire (RAM), qui exécutent le système d'exploitation et le logiciel d'application du moniteur.C'est ici que toutes les données des modules de paramètres sont reçues, traitées et combinées pour créer une vue globale du patient.

2. **Interface de module:** La carte mère contient plusieurs connecteurs et contrôleurs spécialisés pour communiquer avec les modules de paramètres plug-in (souvent appelés modules **X2** ou modules **paramètres**). Parmi eux, on trouve:
* **Module SpO2**
* **Module NIBP** (pression artérielle non invasive)
* ** Module ECG** (électrocardiogramme)
* ** Module Temps** (Température)
* **Module IBP** (Invasive Blood Pressure) - souvent un module séparé qui se connecte également à la carte mère.

3. ** Contrôle d'affichage: ** Il comprend le contrôleur graphique et les circuits qui entraînent l'écran LCD intégré du moniteur, rendant les formes d'onde, les chiffres et l'interface utilisateur.

4. **Gestion des entrées/sorties:** La carte gère toutes les entrées de l'utilisateur (par les touches avant, le bouton rotatif) et les sorties vers des appareils externes via des ports tels que:
* **Port réseau (RJ-45):** Pour se connecter au réseau d'un hôpital (par exemple, pour envoyer des données à une station centrale telle que Philips ICM ou IntelliVue CNS).
* ** Ports série (RS-232):** Pour la connexion à des appareils plus anciens tels que des imprimantes ou des modems externes.
* **Port USB ((s):** Pour l'exportation de données ou les mises à jour logicielles.
* ** Sortie vidéo (VGA):** Pour la sortie de l'écran sur un moniteur externe.
* ** Sorties d'alarme:** Connecteurs pour actionner des alarmes audio externes ou des systèmes d'appel d'infirmière.

5. ** Distribution de l'alimentation:** La carte mère reçoit l'alimentation de l'adaptateur CA externe ou de la batterie de secours et distribue les tensions correctes à tous les composants internes et modules connectés.

---

Problèmes courants et résolution de problèmes

Les défaillances de la carte mère MP30 peuvent causer un large éventail de problèmes, car elles affectent l'ensemble du système.

Le moniteur ne s'allume pas (pas de lumière, pas d'affichage).
* ** boucles de démarrage continues ** ou défaillance du démarrage complet.
* **écran vide ou gelé** pendant que le rétroéclairage est allumé.
* ** Faillite de reconnaissance d'un ou de tous les modules de paramètres.**
* ** Graphiques corrompus ** ou éléments manquants sur l'écran.
* ** Ports non fonctionnels** (réseau, USB, etc.).
* **Codes d'erreur matérielle persistants** qui ne peuvent être attribués à un module spécifique.

** Remarque importante:** Avant de conclure que la carte mère est défectueuse, les techniciens effectueront des diagnostics pour exclure d'autres problèmes, tels que:
* Une alimentation électrique défaillante / adaptateur CA.
* Une batterie interne déchargée ou défectueuse.
* Un module de paramètres défectueux provoquant un conflit à l'échelle du système.
* Logiciel endommagé (qui peut nécessiter une mise à jour).

-

Résumé

En substance, la carte mère MP30 est le composant essentiel indispensable d'une famille polyvalente de moniteurs pour patients..Bien qu'il soit robuste, il peut échouer et nécessite un diagnostic et un remplacement par des experts en raison de son rôle essentiel et de la nécessité d'une manipulation appropriée du logiciel.
