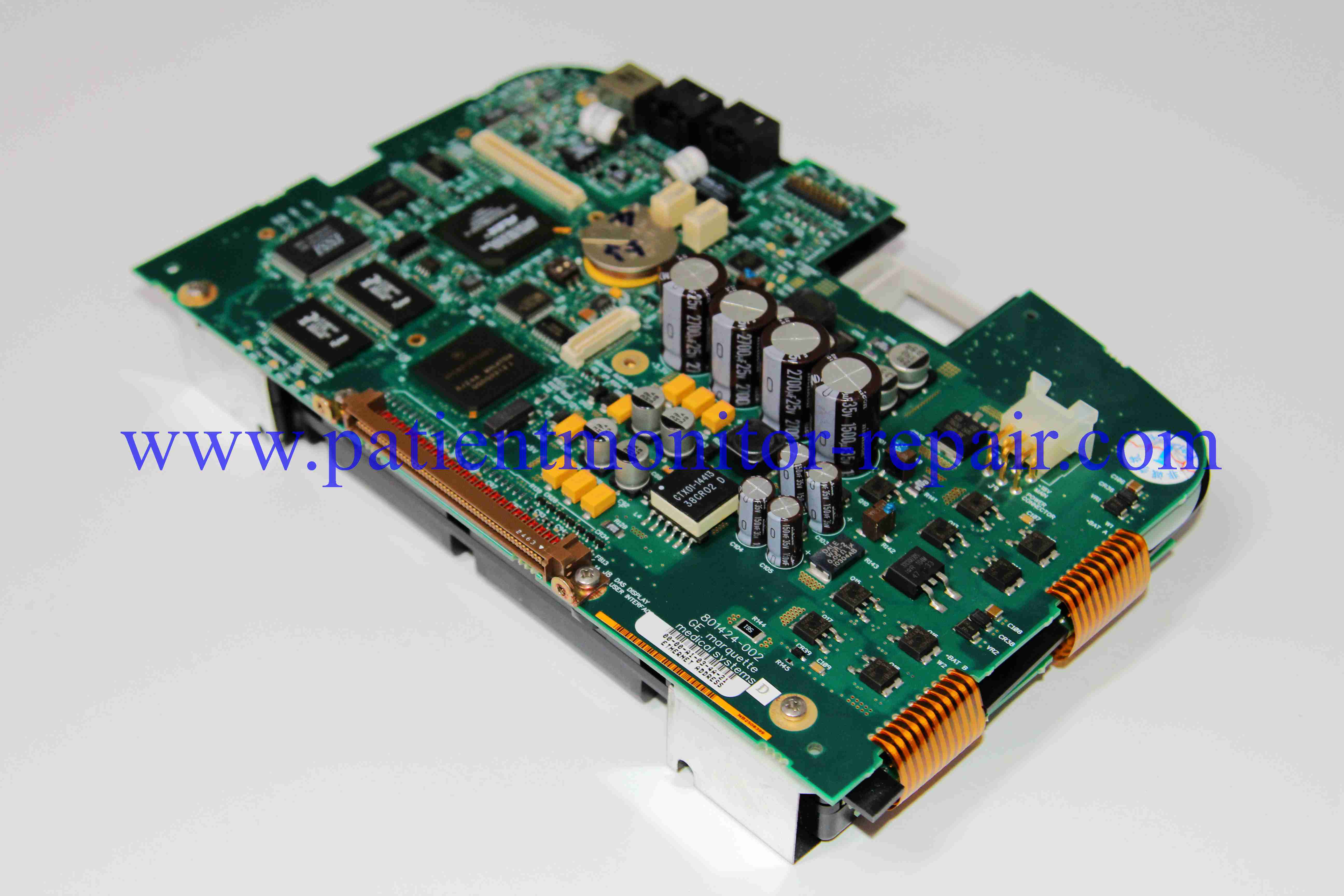

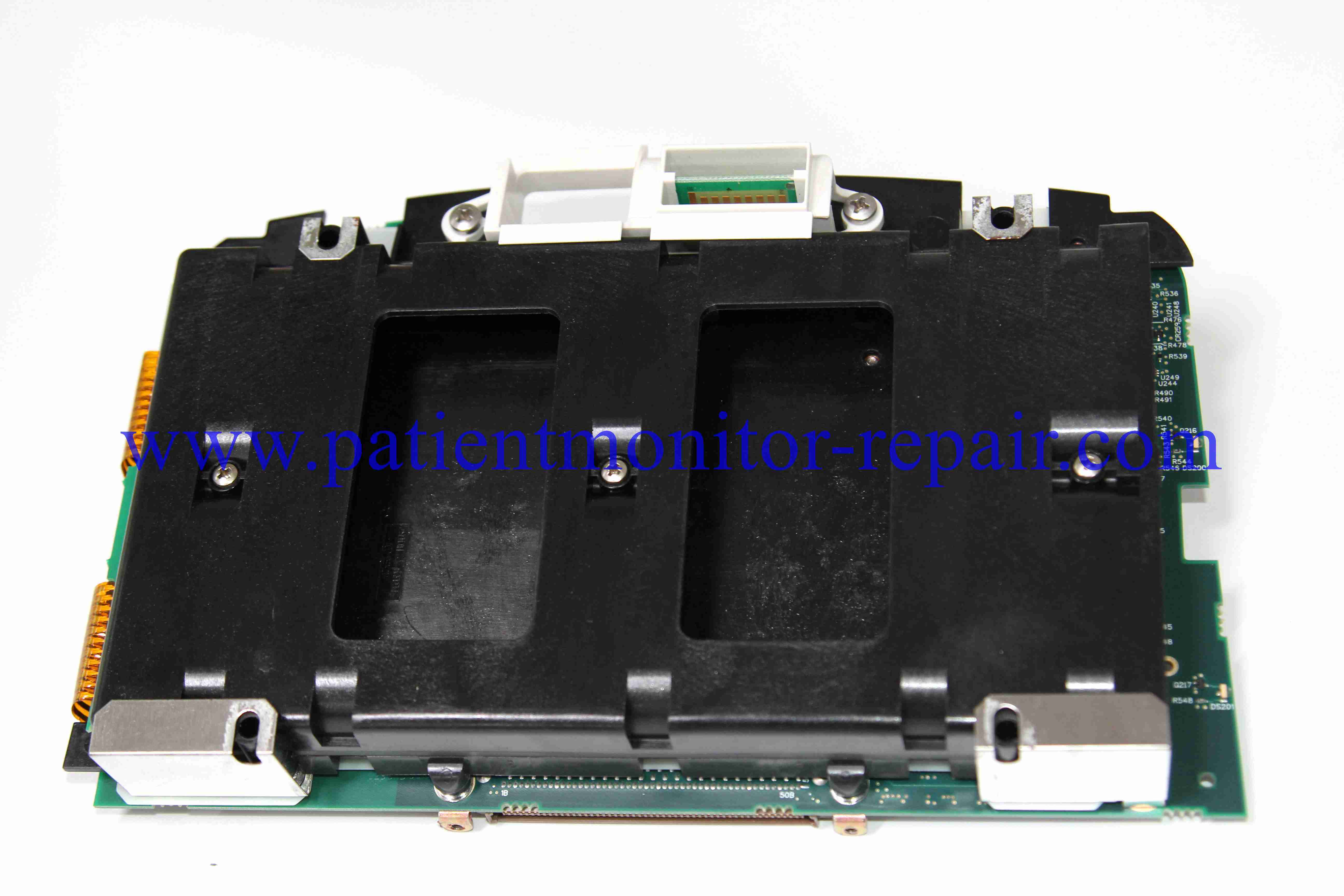

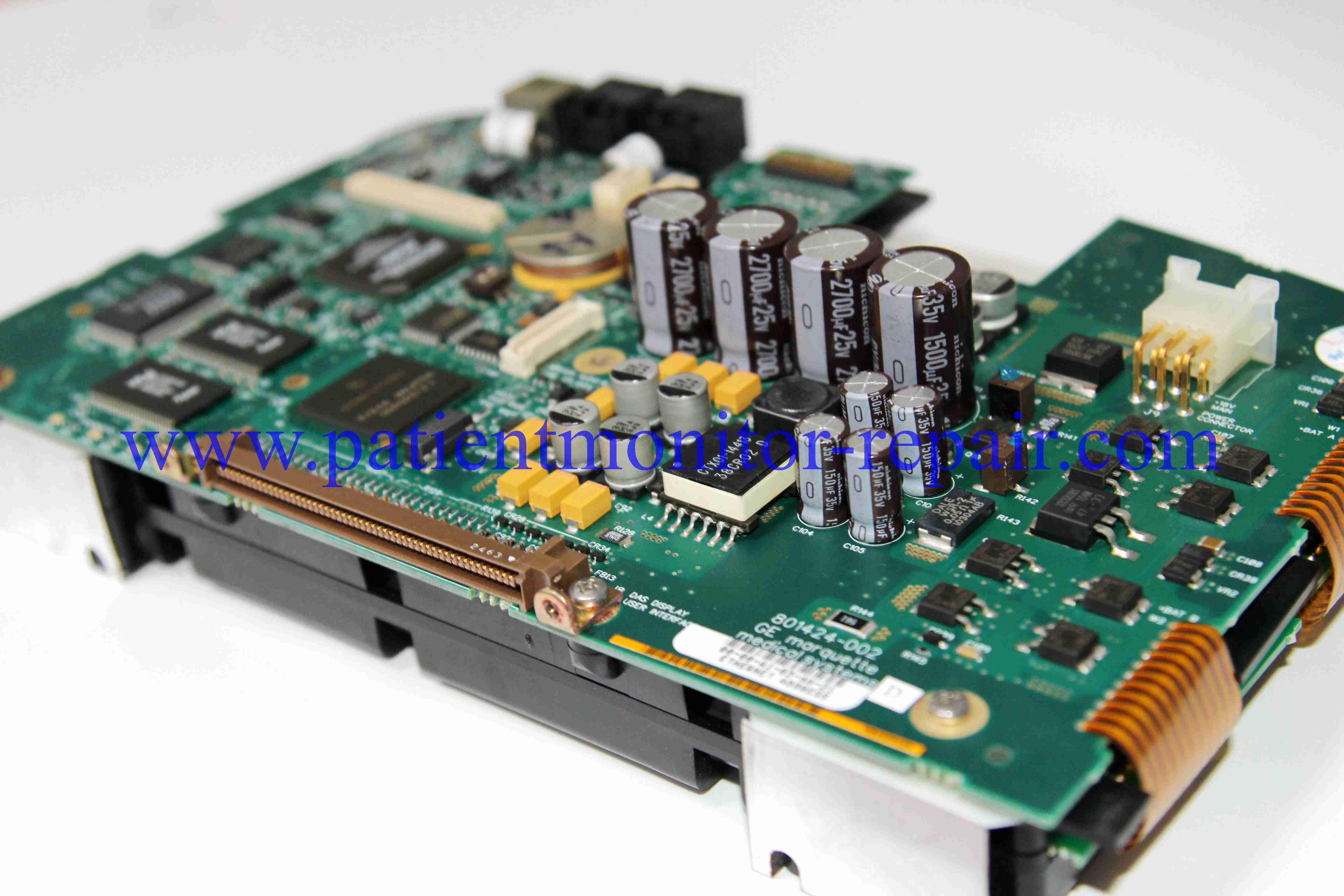

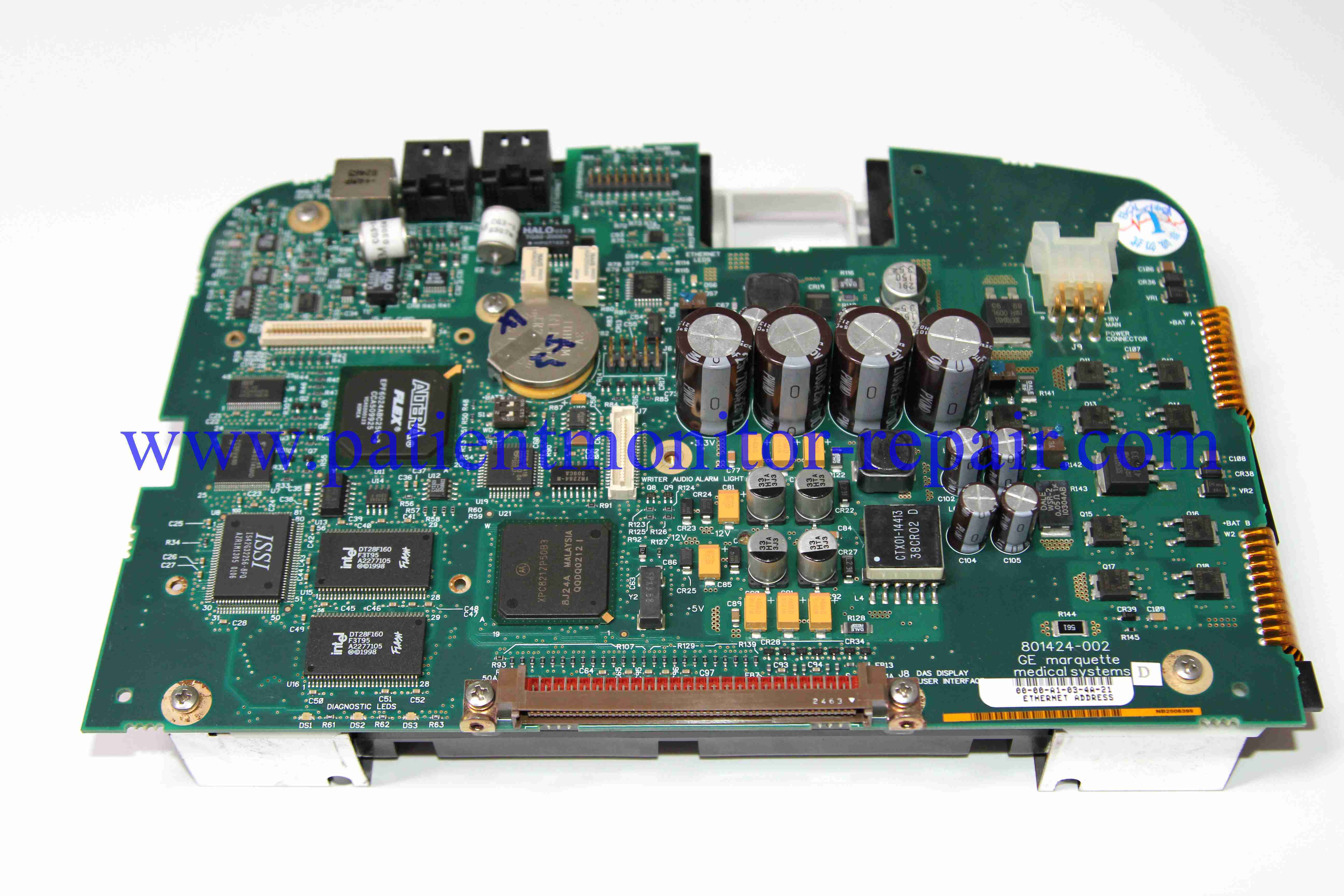

Plaque mère GE DASH3000 4000 5000 Plaque mère du moniteur de patient

Description de produit

Voici un guide détaillé sur l'utilisation de la carte mère GE DASH 3000/4000/5000 destinée auxtechniciens qualifiés en équipement biomédical (BMET).

Avertissement important:La carte mère est le composant interne de base. "Utilisation" se réfère aux procédures d'installation, de test et de dépannage partechniciens formésCe n' est pas un guide pour l' utilisation clinique par les professionnels de santé.

1Précautions de pré-installation et de sécurité

• Vérifier la compatibilité du modèle:Vérifiez que la carte mère de remplacement est explicitement compatible avec votre modèle DASH spécifique (3000, 4000 ou 5000) et sa configuration matérielle exacte.Une carte pour un DASH 5000 peut ne pas fonctionner dans un DASH 3000 et vice versa.

• Éteindre et déconnecter:Débranchez complètement le moniteur du patient, débranchez-le de l'alimentation en courant alternatif et retirez le moniteur du support murale ou du poteau.

• Protection contre les décharges électrostatiques (ESD): Il est obligatoire.La carte mère contient des puces BGA très sensibles et des composants très facilement endommagés par l'électricité statique.

• Préparez l'environnement:Travaillez dans un endroit propre, bien éclairé et exempt de static pour éviter la contamination ou les dommages physiques à la planche.

• Rassemblez les outils et la documentation:Avoir les outils nécessaires (par exemple, tournevis Torx, spudgers) et, essentiellement, lemanuel de service officiel de GELe processus de démontage est complexe et nécessite des conseils précis.

2- Retrait de la carte mère.

• Démontrez le moniteur:Suivez exactement les instructions du manuel d'entretien pour retirer le boîtier extérieur, la lunette avant et l'ensemble d'affichage pour accéder aux composants internes.Ce processus est complexe et implique plusieurs étapes et câbles.

• Connexions au document:Avant de déconnecter quoi que ce soit,prendre des photos haute résolutionet de créer des diagrammes de tous les câbles à ruban, des câbles de câbles et des connecteurs attachés à la carte mère existante.Le fait de ne pas les relier est la principale cause d'échec..

• Déconnectez les câbles:Déconnectez doucement tous les câbles de l'ancienne carte mère.

• Dévisser et retirer:Dévisser la carte mère de ses prises de montage et soulever soigneusement la carte directement vers le haut et hors du châssis, en évitant tout contact avec les autres composants.

3. Installation de la nouvelle carte mère

• Inspectez le nouveau conseil:Vérifiez visuellement la nouvelle carte mère pour tout signe de dommages physiques, épingles courbées ou connecteurs endommagés en cours d'expédition.

• Position et sécurisation:Alignez correctement la nouvelle carte mère avec les trous de montage, abaissez-la soigneusement et fixez-la avec les vis appropriées, évitez toute flexion de la carte.

• Les câbles de reconnexion:En utilisant votre documentation préalable (photos/diagrammes), reconnectez méthodiquementtoutles câbles et les câbles sont à leur emplacement exact sur la nouvelle carte mère.

  • Assurez-vous que chaque connecteur est bien fixé.

  • N'oubliez pas de réactiver les serrures ZIF.Un câble à ruban lâche provoquera une panne d'affichage ou d'écran tactile.

• Réassembler le moniteur:Retournez soigneusement le processus de démontage pour remettre le moniteur en place. Assurez-vous que tous les composants sont alignés correctement et que toutes les vis sont serrées au couple spécifié.

4Test, étalonnage et configuration après installation

• Énergie initiale alluméeRemettez la batterie et connectez le moniteur à l'alimentation CA.

• Observez le démarrage:L'appareil effectuera un auto-test étendu. Observez les codes d'erreur (par exemple, erreurs FPGA, DSP ou mémoire) indiquant une installation incorrecte ou une carte défectueuse.

• Entrez le mode de service:Vous aurez besoin d' accéder au cacheMode de fonctionnementIl s'agit généralement d'une séquence de touches spécifique au démarrage (détaillée dans le manuel d'utilisation).

• Calibrez l'écran tactile:Une étape critique. Utilisez l'utilitaire d'étalonnage dans le mode service pour calibrer avec précision l'écran tactile. Un écran tactile non calibré sera inutilisable.

• Vérifier la configuration du matériel:Il peut être nécessaire de configurer la carte mère en mode service pour qu'elle corresponde aux options matérielles spécifiques du moniteur (par exemple, les modules de paramètres installés).

• Effectuer des tests fonctionnels complets:Testez chaque paramètre et fonction:

  • Affichage et toucher:Vérifiez la clarté et l'étalonnage.

  • ECG, SpO2, NIBP:Utilisez un simulateur patient pour vérifier la qualité de la forme d'onde et l'exactitude numérique.

  • Les alarmes:Testez toutes les fonctions d'alarme.

  • Réseau et interfaces:Vérifier la fonctionnalité des ports Ethernet et série, le cas échéant.

• Éliminer les journaux d'erreur:Utilisez le mode service pour effacer les journaux d'erreurs historiques de la carte mère précédente.

5Documentation et conformité

• Enregistrer le service:Documentez minutieusement toute la procédure dans le journal d'entretien de l'appareil.et les résultats de tous les essais et étalonnages.

• Conformité réglementaire:Cette réparation doit être effectuée conformément aux spécifications de GE et aux réglementations pertinentes sur les dispositifs médicaux (par exemple, FDA, CFDA) afin de maintenir la conformité et la sécurité de l'appareil pour une utilisation clinique.

Avertissement final: il s'agit d'une procédure complexe réservée au personnel hautement qualifié.Une mauvaise installation peut endommager définitivement la nouvelle carte mère ou d'autres composants., entraînant des réparations coûteuses et rendant le dispositif de maintien de la vie dangereux pour l'usage du patient.
