L'écran tactile du moniteur de patient Mindray EPM10 avec 90 jours de garantie

Description de produit

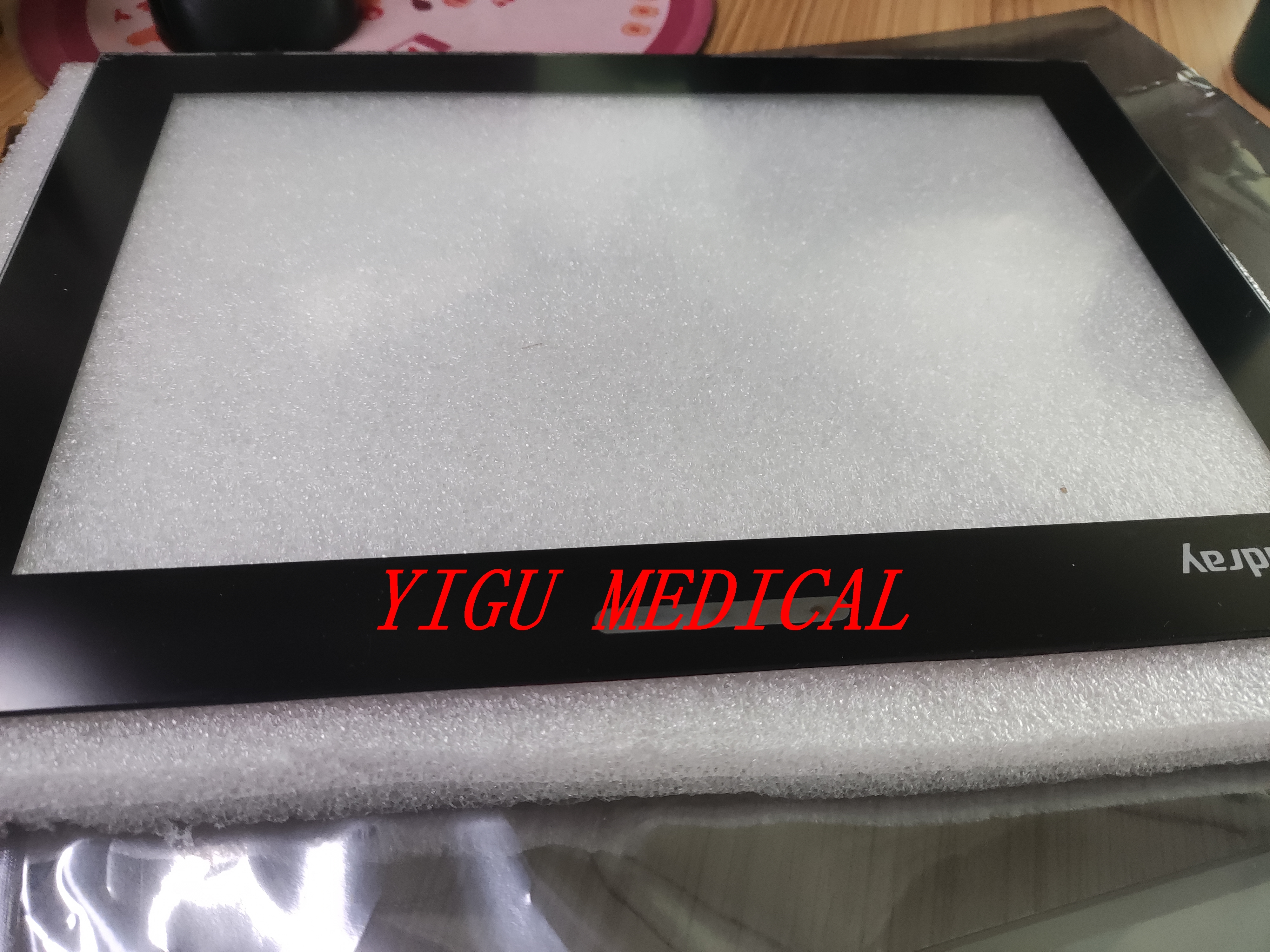

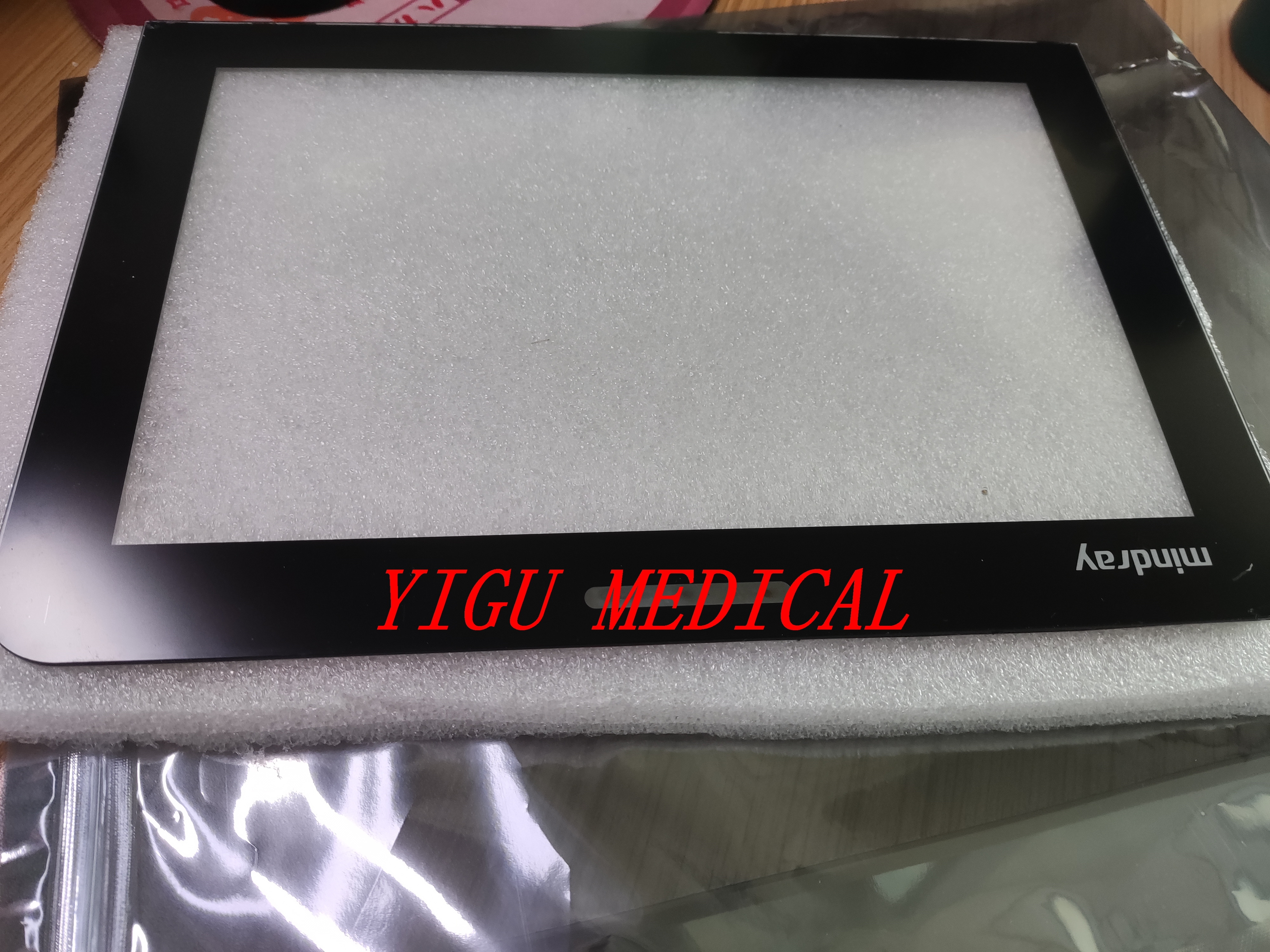

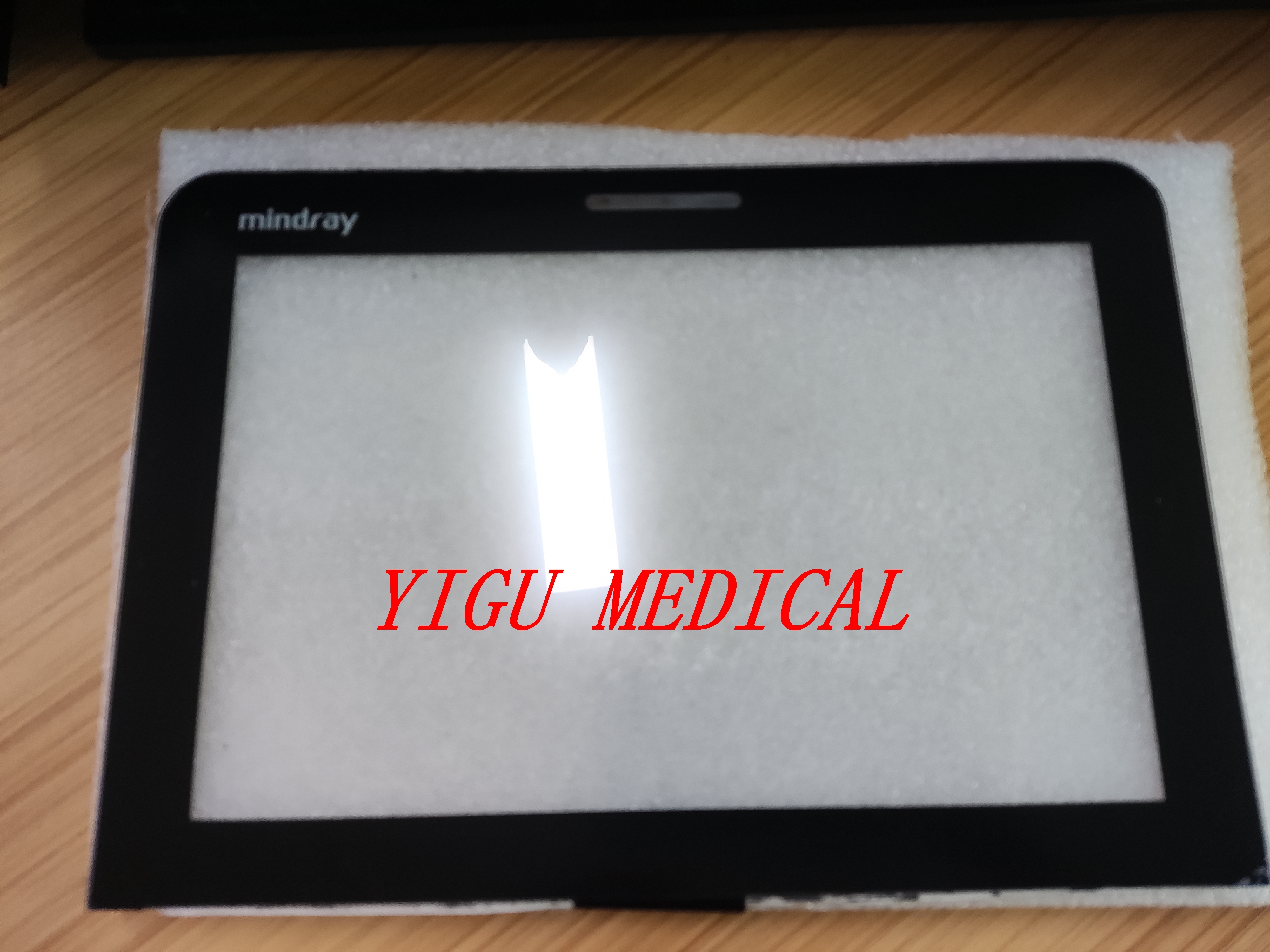

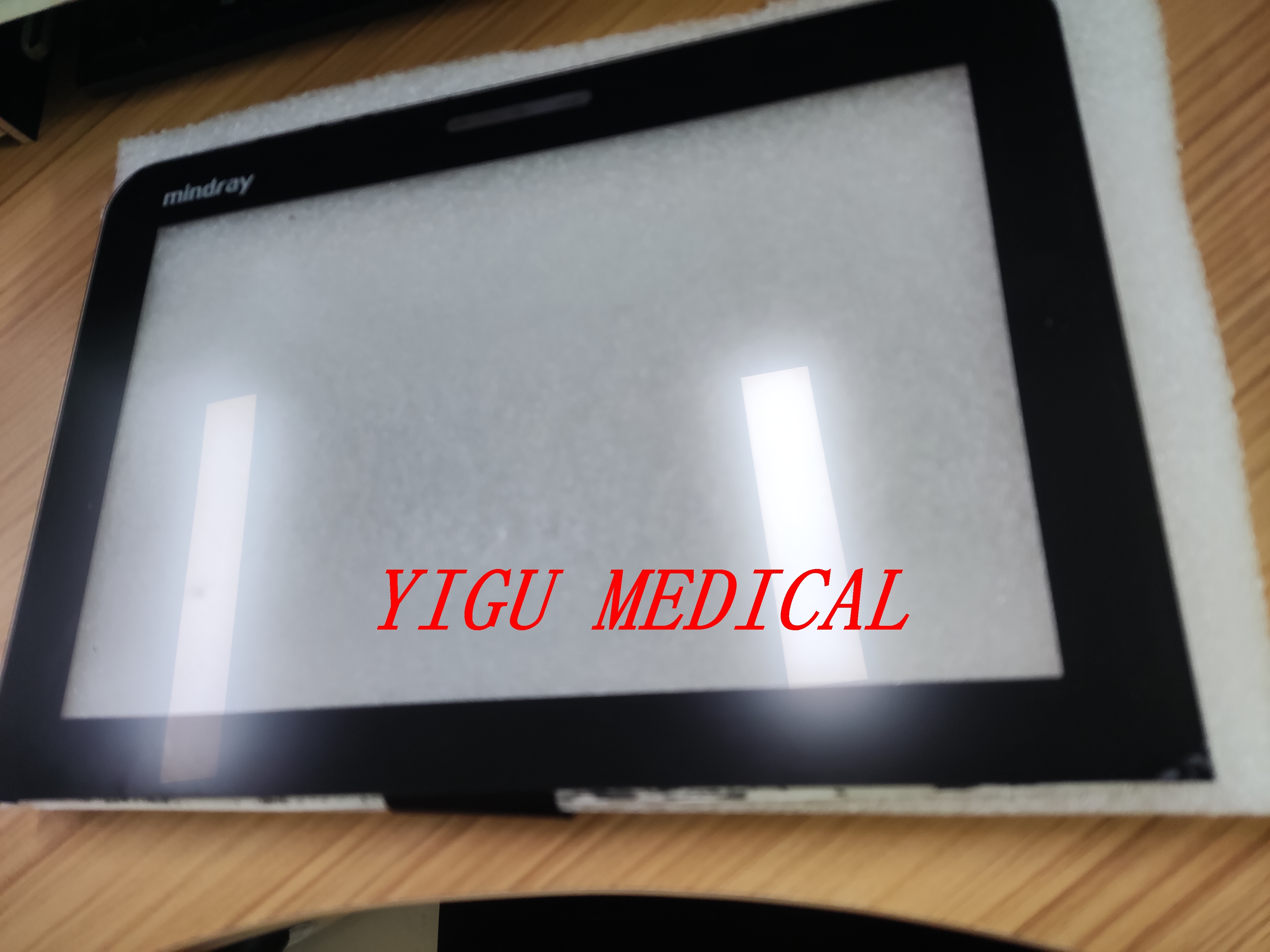

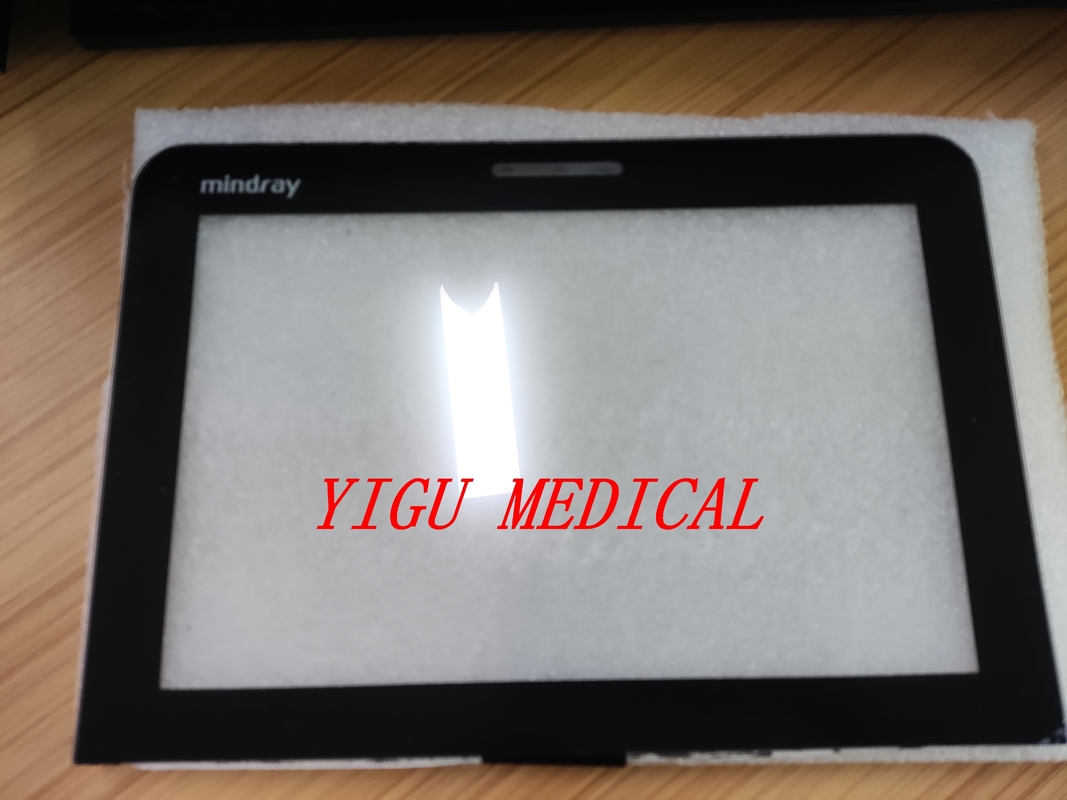

L'écran tactile du moniteur de patient Mindray EPM10 avec 90 jours de garantie

Vue d'ensemble: L'interface utilisateur principale

L'écran tactile sur le moniteur du patient **Mindray EPM10** est un composant intégral qui sert de point d'interaction principal entre le clinicien et le dispositif.Il remplace ou complète les boutons et les boutons physiques traditionnels par un, interface intuitive et configurable par logiciel pour contrôler tous les aspects de la surveillance.

Ce n'est pas seulement un écran, c'est un système d'entrée complexe conçu pour l'environnement clinique en évolution rapide.

Principales fonctions et caractéristiques

1. **Input de l'utilisateur principal:**
* Il permet aux cliniciens d'accéder aux menus, de modifier les paramètres, de définir des limites d'alarme, de geler les formes d'onde et de revoir les tendances directement en touchant l'écran.
* Cela fournit une interface flexible où les commandes peuvent changer contextuellement en fonction du paramètre ou du mode sélectionné.

2. ** Affichage haute résolution: **
* L'écran affiche simultanément toutes les informations critiques sur le patient, notamment:
* Formes d'onde en temps réel (ECG, SpO2, RESP, IBP, etc.)
* Les valeurs numériques des signes vitaux (HR, NIBP, SpO2, Temp)
* Messages d' alarme et réglages
* Données démographiques des patients
* État de la batterie et connectivité réseau

3. ** Durabilité et conception clinique:**
* **Type:** Il s'agit presque certainement d'un écran tactile **projected capacitive (PCAP) **, qui est la même technologie utilisée dans les smartphones et tablettes modernes.
* Excellente clarté et capacité multi-touch.
* Haute sensibilité et réactivité.
* Durabilité, car il s'agit d'une surface solide en verre sans membrane mobile.
* ** Couche protectrice:** L'écran est revêtu d'un revêtement de verre robuste et résistant aux rayures pour résister au nettoyage et à la désinfection constants dans un environnement hospitalier.
* **Liens optiques (probablement):** Pour améliorer la lisibilité dans des environnements lumineux (comme les salles d'opération avec de fortes lumières), l'écran LCD est souvent lié optiquement au verre tactile.Ce procédé réduit la réflexion interne et l'éblouissement, améliorant le contraste et la visibilité sous grands angles.

Composants communs de l'assemblage de l'écran tactile EPM10

Les "écrans tactiles" sont généralement un ensemble intégré composé de plusieurs couches:

1. **Couche supérieure: verre de protection**
* La surface extérieure dure et durable qui est touchée par les utilisateurs.

2. ** Couche de capteur tactile (la partie "toucher"):**
* Une grille mince et transparente d'électrodes (généralement en oxyde d'indium d'étain - ITO) qui détecte la présence et la localisation de la charge capacitive d'un doigt.

3. **Panneau d'affichage LCD (partie "écran"):**
* L'écran LCD TFT réel qui génère les images et les données.

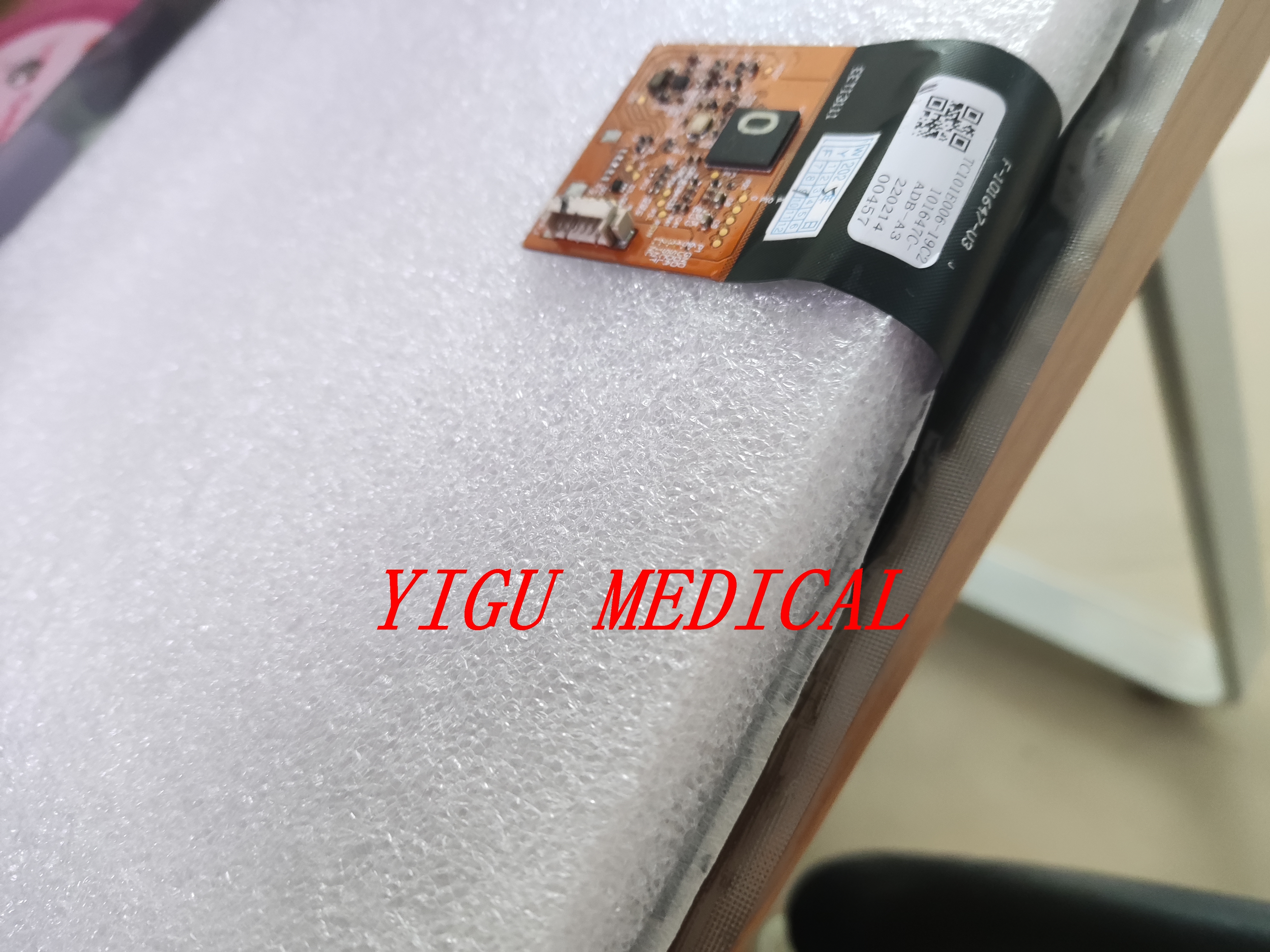

4. ** Plaque de commande à écran tactile:**
* Une petite carte de circuit dédiée qui se connecte à la couche principale du capteur.
* Scanner continuellement le capteur tactile pour les entrées.
* Numériser l'emplacement du toucher.
* Transmettre ces données à la carte mère du moniteur via une interface standard (par exemple, USB).

5. **LVDS/câble d'affichage:**
* Un câble séparé qui transporte le signal vidéo de la carte mère du moniteur vers le panneau LCD.

Problèmes communs et défauts

1. ** Dommages physiques: **
* **Fractures:** Les dommages causés par un choc peuvent fissurer le verre extérieur.
* ** Délamination:** Au fil du temps ou en raison d'une exposition chimique, les couches de l'assemblage peuvent commencer à se séparer, provoquant des bulles ou des zones nuageuses.

2. **Défaillance de la fonction tactile:**
* **Drift d'étalonnage:** La réponse tactile devient inexacte (par exemple, en touchant une icône en active une autre).
* **Échec total du tactile:** L'affichage fonctionne, mais pas l'entrée tactile.
Une carte de contrôle à écran tactile défectueuse.
* Un câble flexible avec capteur tactile déconnecté ou endommagé.
* Échec de l'alimentation ou du traitement du signal sur la carte mère.

3. ** Problèmes d'affichage (inherents à l'écran LCD):**
* **Pixels morts:** Pixels qui sont définitivement éteints, apparaissant sous forme de points noirs.
* **Flimmering ou Artifacts:** Souvent causé par un panneau LCD défectueux, un câble LVDS lâche, ou une carte mère en panne.
* ** Échec de rétroéclairage:** L'écran apparaît flou ou complètement sombre, mais vous pouvez voir faiblement les données avec une lampe de poche.

Notes d'entretien et de maintenance

* Nettoyage:** Utilisez uniquement des chiffons doux et sans peluche et des désinfectants recommandés par Mindray (généralement des lingettes à base d'alcool isopropylique ou de peroxyde d'hydrogène).Évitez les vêtements abrasifs et les produits chimiques agressifs..
* ** Calibration:** Si le toucher devient inexact, un technicien biomédical qualifié peut effectuer un réétalonnage de l'écran tactile à l'aide du menu de service caché de l'appareil.
* ** Complicité de remplacement:** Le remplacement de l'ensemble de l'écran tactile est une réparation spécialisée. Il nécessite souvent de démonter la lunette avant du moniteur et de manipuler des connecteurs délicats.**Ce travail doit être effectué par du personnel qualifié.**
* **Unité intégrée:** À des fins de réparation, l'écran tactile, l'écran LCD et parfois la lunette avant sont souvent vendus comme une seule unité préassemblée pour assurer un bon alignement et une étanchéité.

En résumé, l'écran tactile **Mindray EPM10 est une interface tactile capacitive de haute qualité de qualité médicale** conçue pour une fiabilité, une clarté et un fonctionnement intuitif dans les environnements de soins intensifs.Sa défaillance affecte directement la facilité d'utilisation du moniteur, ce qui en fait l'un des composants les plus couramment remplaçables par l'utilisateur et nécessitant un service professionnel.
