Carte MPM Mindray BeneHeart D3 - Module multiparamétrique avec équipement avancé et conception durable

Description de produit

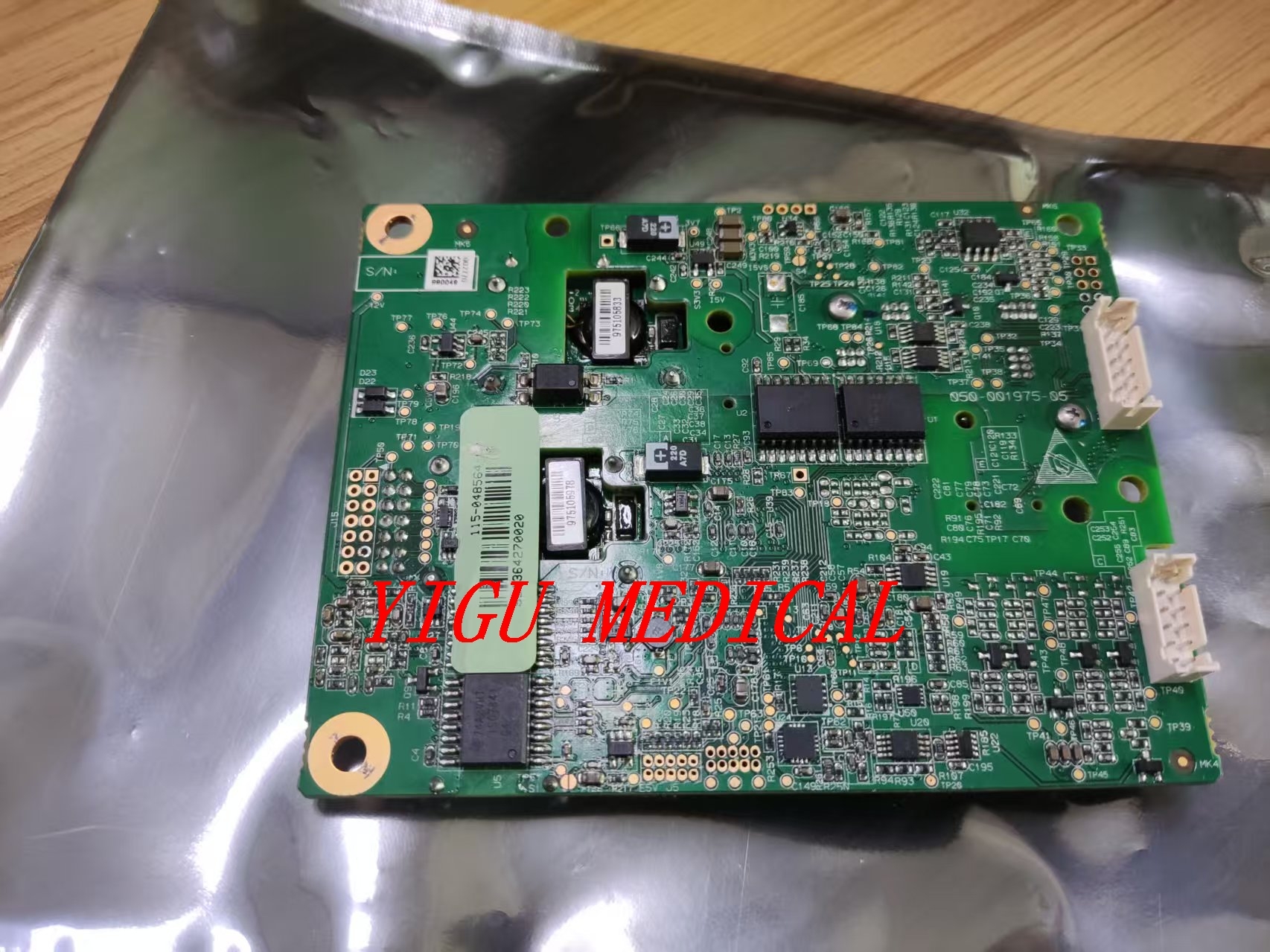

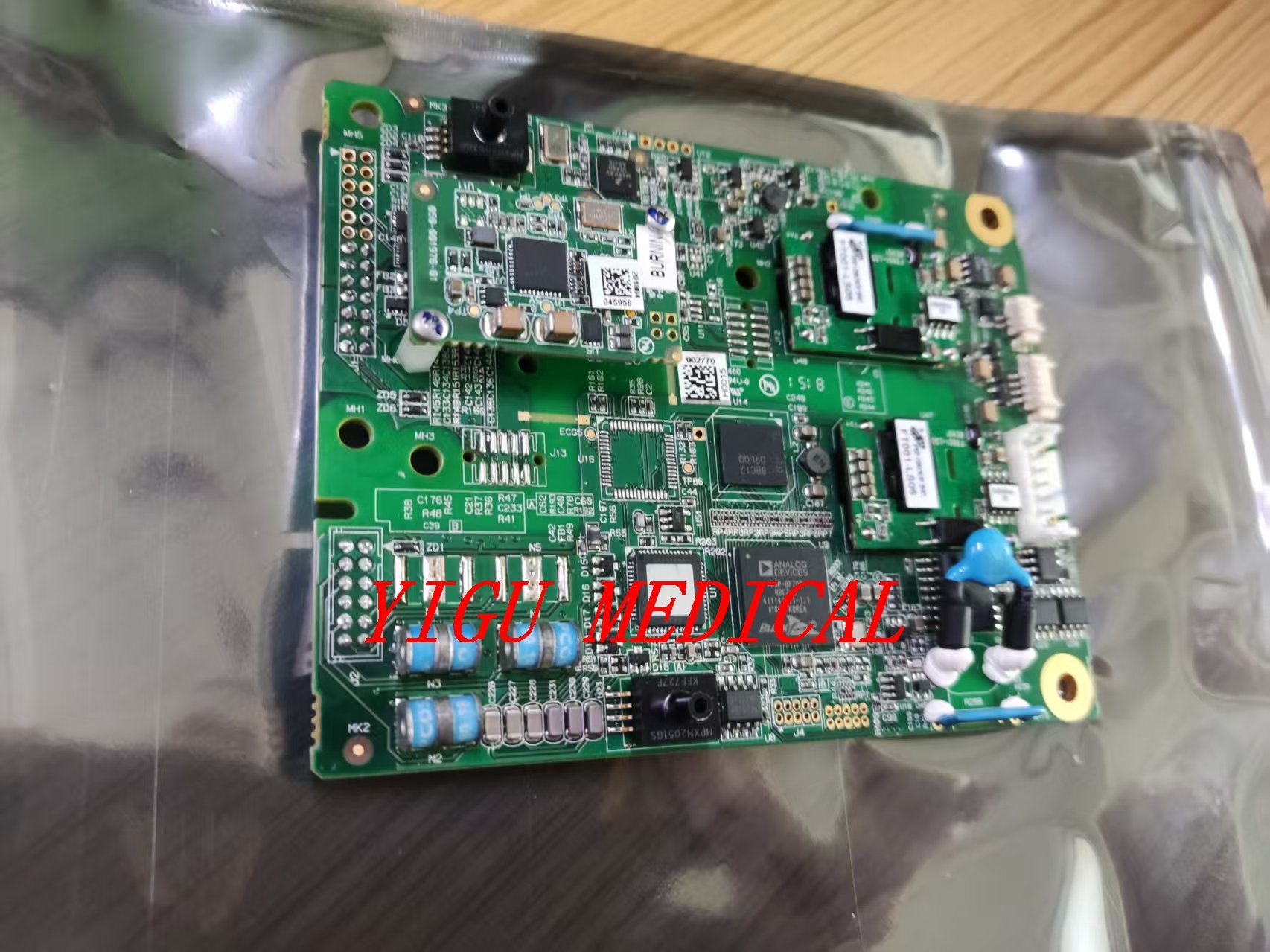

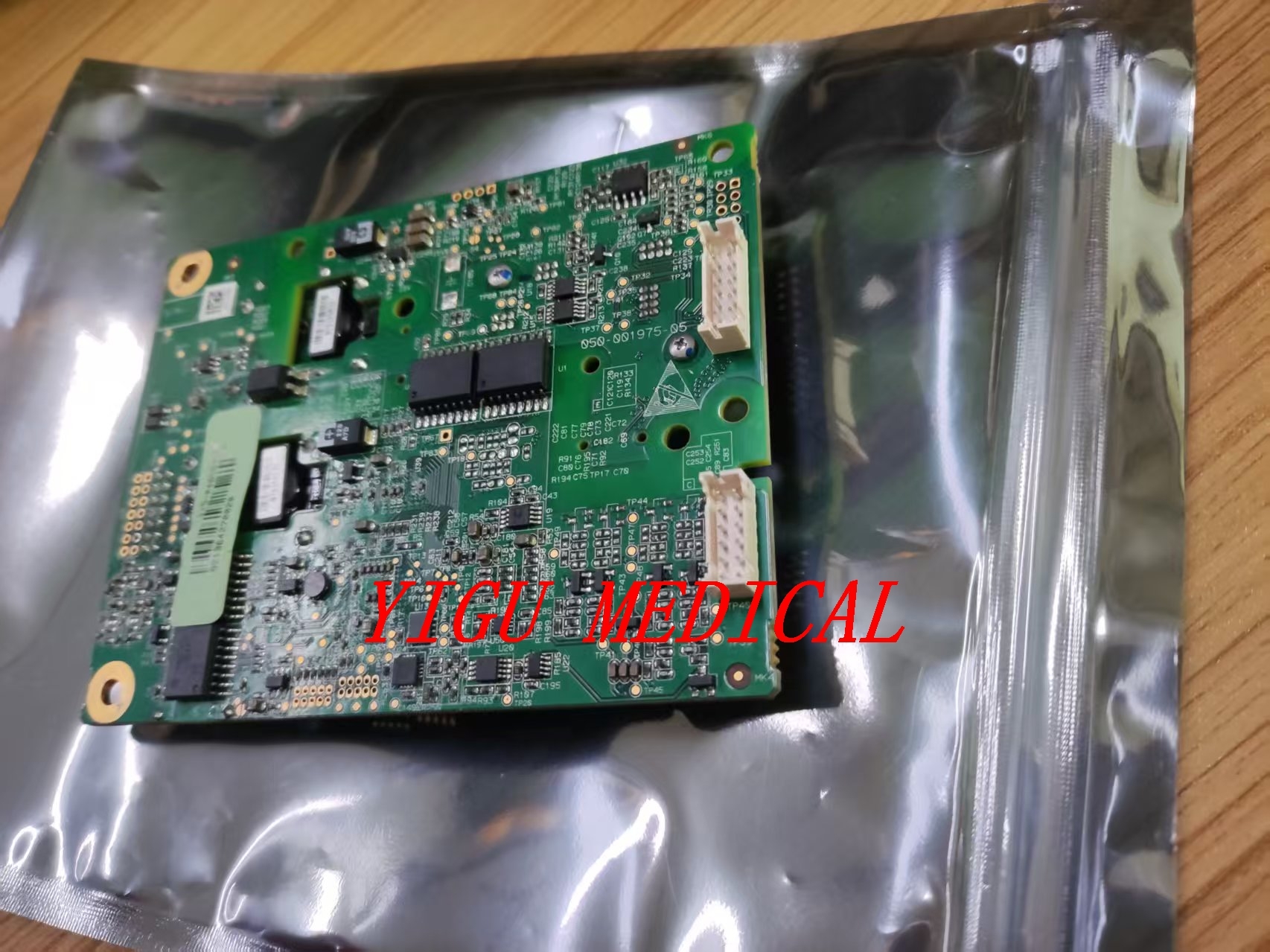

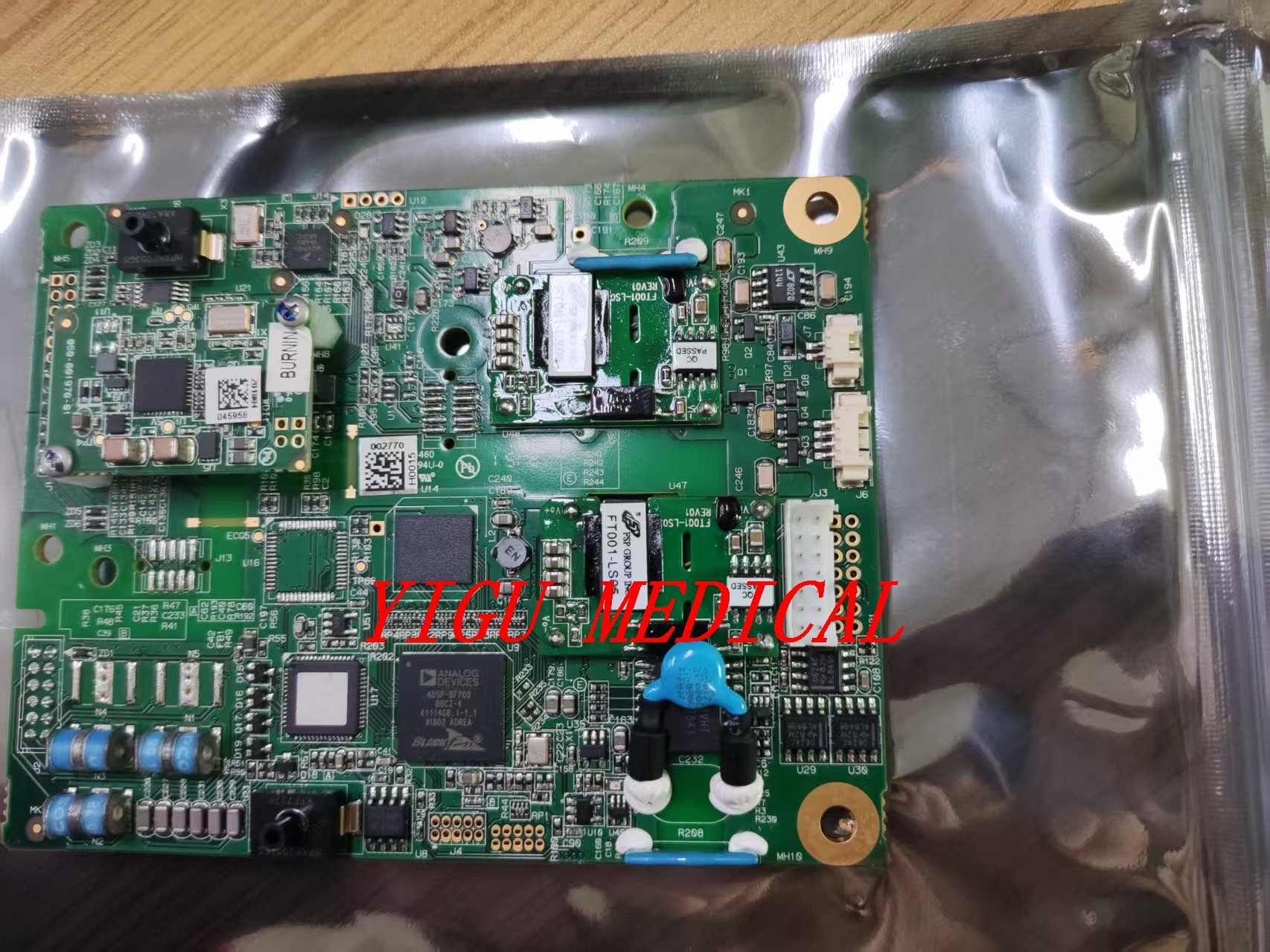

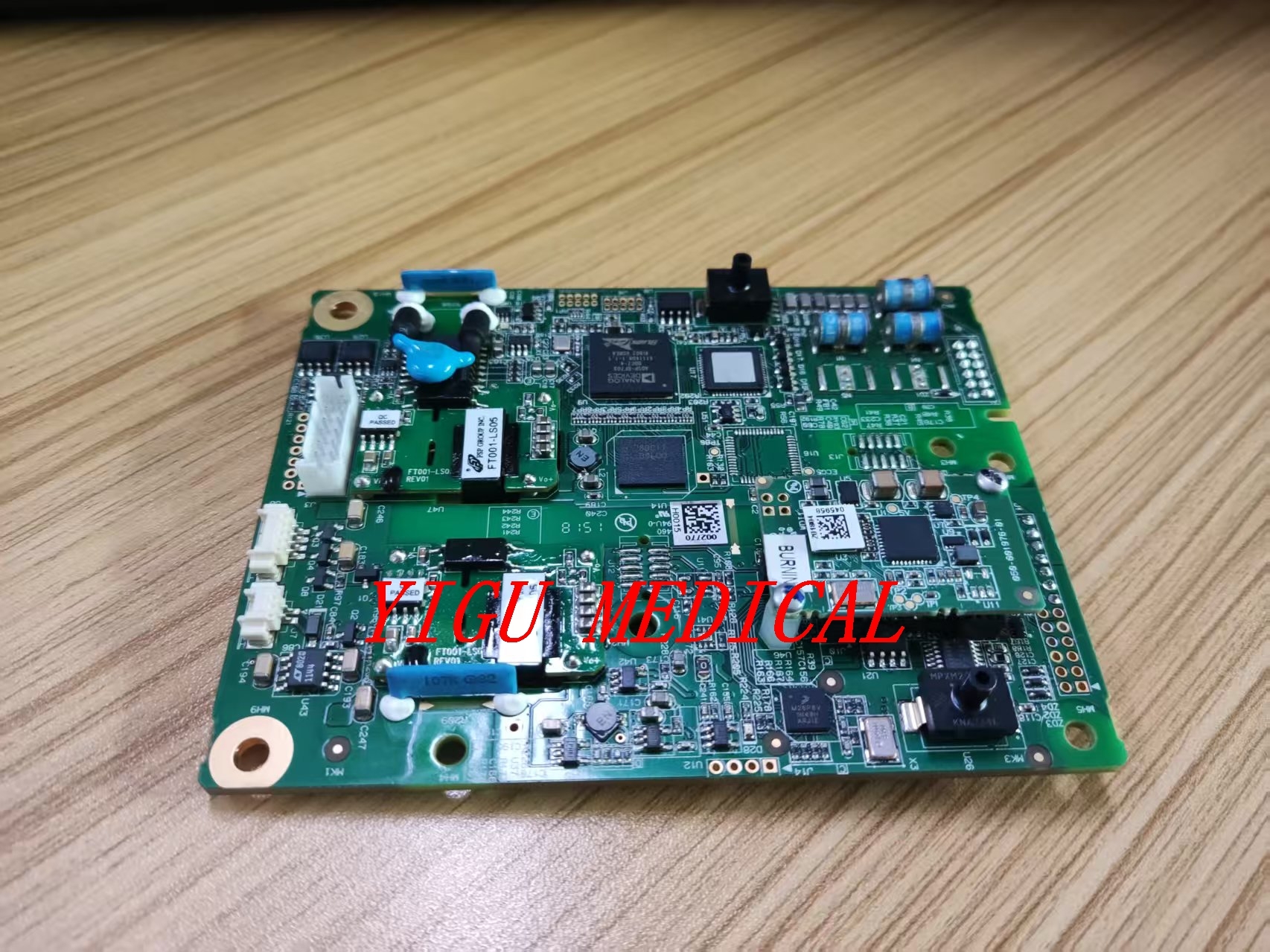

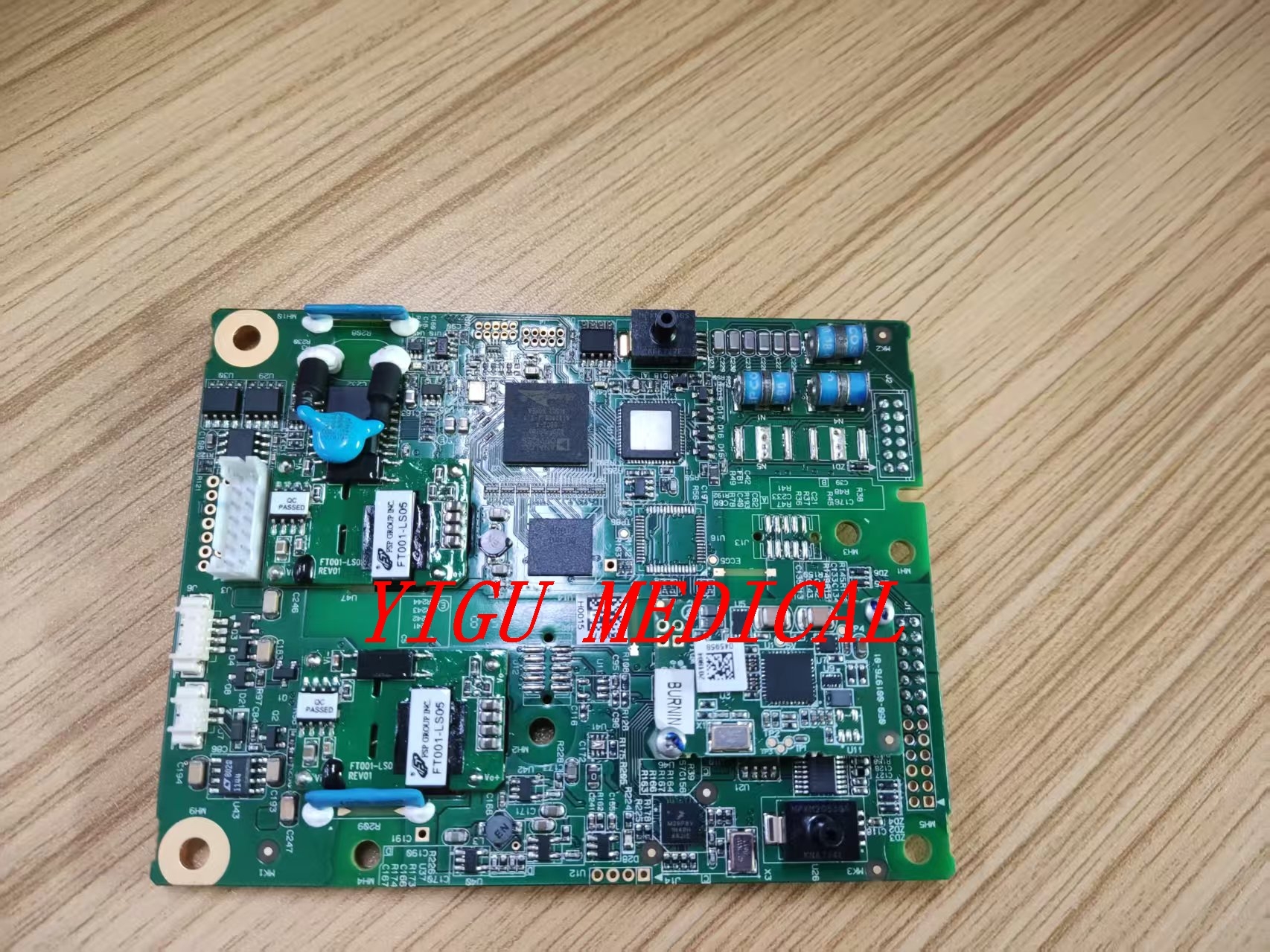

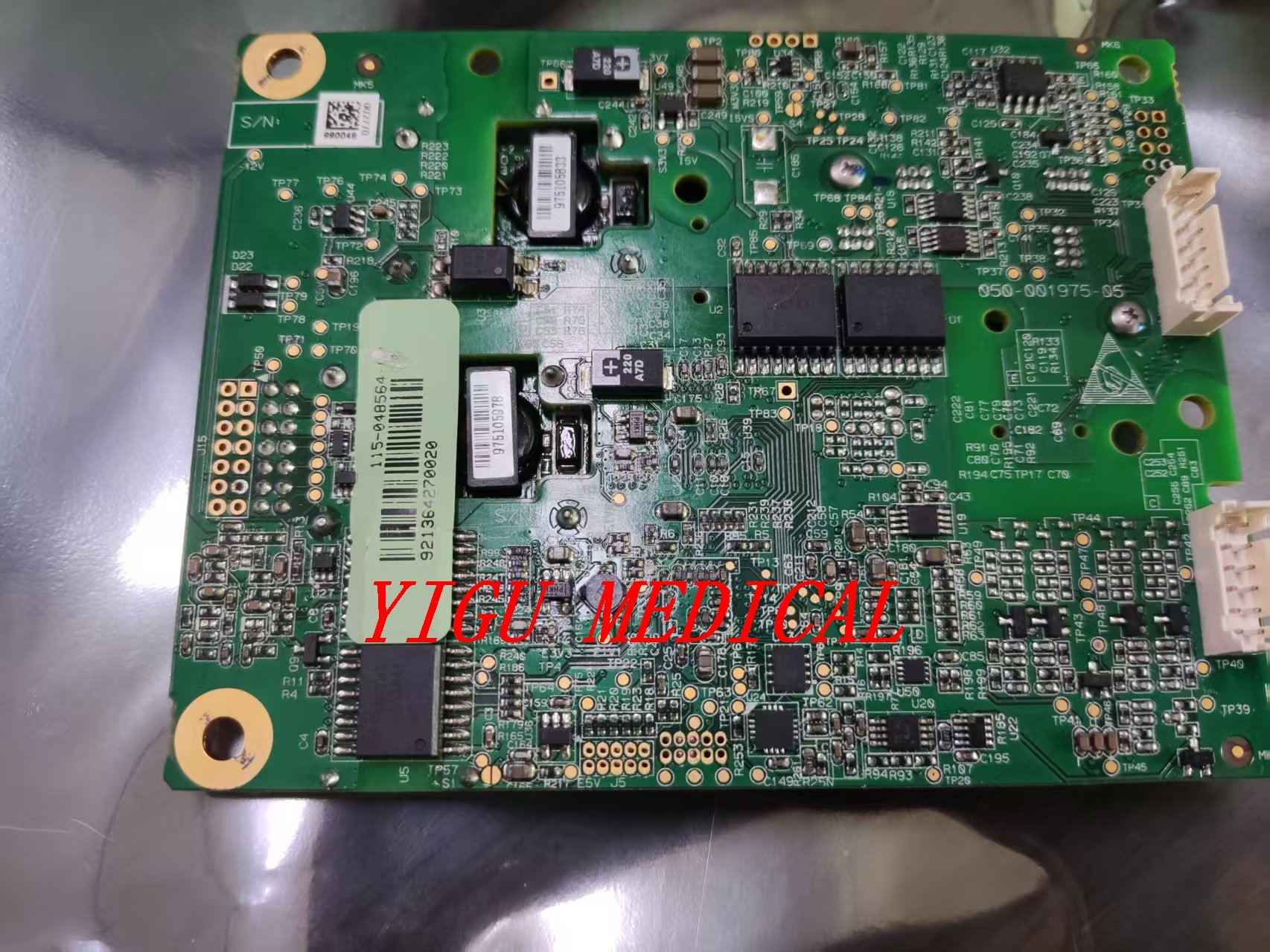

Mindray BeneHeart D3 module multiparamètres carte MPM PN 050-001975-05 en état neuf

le Mindray D3 MPM est un système modulaire de surveillance des patients.et la transmission de données physiologiques à partir de divers modules de paramètres (ECG), SpO2, NIBP, etc.).

Architecture et fonction des conseils
Fonctions principales
Centre d'intégration des données:
Aggrege les données des modules de paramètres connectés
Synchronise plusieurs flux de données
Gère le calcul des paramètres dérivés (MAP, HR, etc.)
Traitement et analyse:
Algorithmes de traitement des signaux en temps réel
Détection des arythmies et analyse des segments ST (avec les modules appropriés)
Filtrage des artefacts et validation des signaux
Gestion du système:
Reconnaissance et configuration du module
Distribution de l'électricité aux modules connectés
Gestion du firmware des modules périphériques

Spécifications du matériel
Les composants clés à bord
Processeur principal: microcontrôleur basé sur ARM (le modèle exact varie selon la version)
Mémoire: stockage flash pour le firmware, RAM pour le traitement en temps réel
Interfaces de communication:
Bus CAN pour la communication interne du module
Port Ethernet pour la connectivité réseau
Interfaces série pour les appareils anciens
Ports USB pour l'exportation ou la mise à niveau des données
Régulation de la puissance: convertisseurs CC-DC pour l'alimentation propre dans les circuits sensibles
Caractéristiques techniques
Traitement des signaux
ECG: capacité de 12 conduits avec filtrage avancé
SpO2: réduction des artefacts de mouvement (algorithmes propriétaires Masimo ou Mindray)
NIBP: algorithmes de mesure adaptés pour différentes populations de patients
Gestion des alarmes
Limites et priorités d'alarme configurables
Suppression intelligente de l'alarme lors de courts artefacts
Prototypes d'alarme à escalade
Stockage et exportation de données
Stockage des tendances: généralement plus de 72 heures de formes d'ondes détaillées
Enregistrement des événements: actions de l'utilisateur, alarmes, changements de paramètres
Formats d'exportation: PDF, XML ou formats propriétaires
Configurations communes
D3 Combinaisons de systèmes
MPM de base: ECG + SpO2 + NIBP
MPM étendue: ajoute la température, la respiration, la BPI
MPM complet: comprend la capnographie, les modules de sortie cardiaque
Affichage des options
D3 Affichage principal: intégré au module MPM
Affichage secondaire: peut entraîner des écrans supplémentaires
Vue à distance: via la connectivité réseau
Résolution de problèmes et maintenance
Problèmes communs
Module non reconnu:
Vérifiez si les broches de connexion sont endommagées
Vérifier la compatibilité du module
Faute de communication possible sur la carte

Perte de données intermittente:

Connexions internes lâches

Problèmes d'alimentation électrique

Corruption du firmware

Erreurs de traitement:

Erreurs logicielles (peut nécessiter un redémarrage)

Corruption de la mémoire

Surcharge du processeur

Exigences en matière d'entretien
Régulièrement: mises à jour logicielles/mise à niveau du firmware

Préventif: nettoyage par contact, inspection visuelle

Périodique: vérification de l'étalonnage (pour certains paramètres)

Notes techniques
Architecture du micrologiciel
Système d'exploitation en temps réel: typiquement VxWorks ou système embarqué similaire

Conception modulaire: chaque module paramétrique dispose d'un firmware dédié

Processus de mise à jour: via USB ou connexion réseau

Caractéristiques de sécurité
Isolement: les circuits connectés au patient sont isolés de manière médicale.

Autotests: automatique au démarrage et périodiquement pendant le fonctionnement

Redondance: les fonctions critiques peuvent avoir des chemins de traitement de sauvegarde
