Détails sur le produit:
|
|
| Nom de marque: | Comen |
|---|---|
| Numéro de modèle: | C30 |
|
Conditions de paiement et expédition:
|
|
| Quantité de commande min: | 1 |
| Prix: | Négociable |
| Détails d'emballage: | Package normal standard |
| Délai de livraison: | Dans les 1-2 jours de travail |
| Conditions de paiement: | T/T, Western Union, Paypal |
| Capacité d'approvisionnement: | 20 |
|
Détail Infomation |
|||
| Avantage concurrentiel du produit: | Original | Temps d'expédition: | Dans un délai de 1 à 3 jours ouvrables |
|---|---|---|---|
| Spécialité de produit: | Facile à utiliser, résistant | Matériel: | Plastique, métal, etc. |
| Bord du produit: | Équipement d'origine et avancé | Termes de recherche: | mainboard de moniteur patient |
| Modèle: | C30 | Conditions d'expédition: | DHL, EMS, ACS, UPS |
| Paiement: | Western Union, Paypal, T / T | Condition: | Utilisé, original et d' excellente qualité |
| Délai de mise en œuvre: | Dans les 1-3 jours de travail | ||
| Mettre en évidence: | Carte mère de moniteur patient Comen C30,Carte mère de moniteur patient E257384,Carte mère de moniteur C30 avec garantie |
||
Description de produit

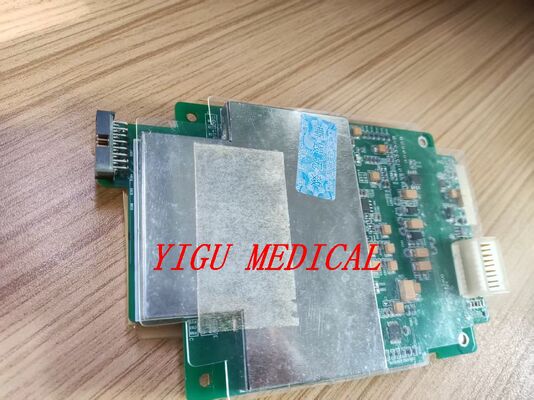

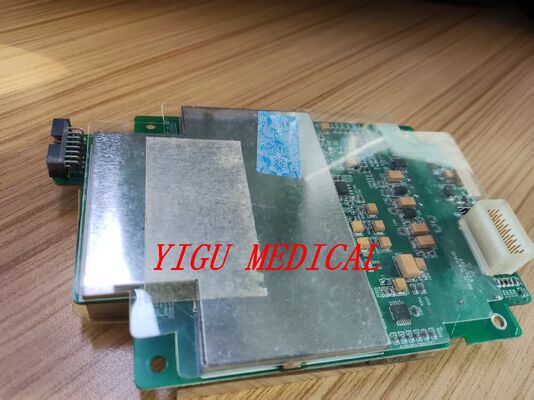

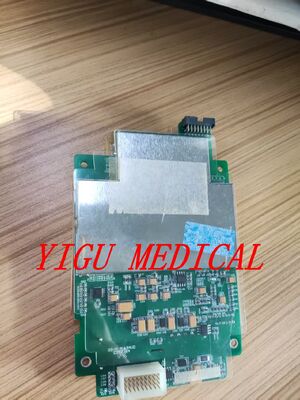

Carte mère du moniteur patient Comen C30 PN E257384 en bon état
Voici une introduction complète à la **carte mère du moniteur patient Comen C30** :
**Aperçu**
Le Comen C30 est un moniteur patient compact et multi-paramètres conçu pour divers environnements cliniques. Sa **carte mère** (souvent appelée **carte mère** ou **carte système**) est la carte de circuit imprimé (PCB) centrale qui intègre tous les composants électroniques et facilite la communication entre les différents modules.
**Architecture de la carte mère**
**Fonctions principales**
1. **Centre de traitement central :**
- Intègre les données des modules de paramètres (ECG, SpO₂, PNI, Temp, Resp, PAI, etc.)
- Exécute le système d'exploitation et le logiciel de surveillance
- Gère les alarmes, les calculs et le stockage des données
2. **Distribution et gestion de l'alimentation :**
- Convertit la puissance d'entrée (CA/CC/batterie) aux tensions requises
- Gère la charge de la batterie et la commutation de l'alimentation
- Fournit une alimentation propre et régulée aux circuits analogiques sensibles
3. **Routage et traitement des signaux :**
- Conversion analogique-numérique pour les signaux physiologiques
- Traitement numérique du signal (DSP) pour l'analyse des formes d'onde
- Filtrage du bruit et réduction des artefacts
**Composants matériels**
**Principaux circuits intégrés (CI) sur la carte**
- **Processeur principal :** Généralement une série ARM Cortex-A ou un processeur embarqué similaire
- **Mémoire :**
- RAM DDR3 (généralement 512 Mo-1 Go)
- Stockage Flash NAND (4-8 Go) pour le système d'exploitation et les données
- Éventuellement un emplacement pour carte SD pour l'extension
- **FPGA/CPLD :** Pour la logique personnalisée et le contrôle de la synchronisation
- **CI de gestion de l'alimentation :** Plusieurs convertisseurs CC-CC et régulateurs LDO
- **Contrôleurs de communication :** Contrôleurs CAN, USB, Ethernet, UART
**Sections critiques de la carte**
1. **Zone CPU/traitement :** Processeur central avec RAM et mémoire flash
2. **Front-end analogique (AFE) :** Circuits d'amplification ECG, conditionnement du signal SpO₂
3. **Section d'alimentation :** Régulateurs de tension, circuits de gestion de la batterie
4. **Section d'interface :** Connecteurs pour l'affichage, les modules de paramètres, les ports externes
5. **Barrière d'isolation :** Optocoupleurs/amplificateurs d'isolation pour la sécurité du patient
**Connectivité et interfaces**
**Connecteurs externes**
- **Ports de module :** Pour la connexion des modules de paramètres (généralement des connecteurs propriétaires)
- **Interface d'affichage :** Connecteur LVDS ou eDP pour écran LCD
- **Réseau :** Port Ethernet RJ45
- **USB :** Généralement 2 à 4 ports USB 2.0/3.0
- **Ports série :** RS-232 pour les appareils externes (imprimantes, ventilateurs)
- **Audio :** Sortie haut-parleur pour les alarmes
- **Lecteur de carte :** Pour les cartes SD/mémoire
**En-têtes internes**
- **Interface bouton/LED :** Commandes et indicateurs du panneau avant
- **Connecteur de batterie :** Pour le bloc-batterie interne
- **Connecteur de ventilateur :** Pour le ventilateur de refroidissement
- **Connecteur de haut-parleur :** Haut-parleur d'alarme interne
- **Ports JTAG/DEBUG :** Pour la programmation/les tests en usine
**Intégration du système**
**Interface du module de paramètres**
Le C30 utilise généralement une **conception modulaire** où :
- La carte mère fournit une **fonctionnalité de fond de panier**
- Chaque paramètre (ECG, SpO₂, etc.) dispose d'une carte fille dédiée
- Communication via **bus CAN** ou protocole série propriétaire
**Architecture logicielle**
- **Système d'exploitation :** Linux embarqué ou VxWorks
- **Couche d'application :** Logiciel de surveillance propriétaire Comen
- **Processus de démarrage :** U-Boot → noyau Linux → Application
**Spécifications techniques**
**Caractéristiques électriques**
- **Tension d'entrée :** 12-24 V CC (généralement 19 V à partir de l'adaptateur secteur)
- **Tension de la batterie :** Généralement 10,8-14,4 V (Li-ion à 3 ou 4 cellules)
- **Isolation :** Les circuits connectés au patient ont une isolation de 4000 V+
- **Consommation électrique :** 15-40 W selon les modules actifs
**Spécifications de performance**
- **Échantillonnage ECG :** Jusqu'à 1000 Hz par canal
- **Taux de mise à jour SpO₂ :** Généralement 1 à 2 lectures par seconde
- **Temps de mesure PNI :** 30 à 60 secondes typiques
- **Stockage des données :** Plus de 72 heures de données de tendance
**Problèmes courants et dépannage**
# **Points de défaillance fréquents**
1. **Section d'alimentation :**
- Convertisseurs CC-CC défaillants
- Fusibles grillés ou diodes de protection
- Défaillances du circuit de charge de la batterie
2. **Problèmes de mémoire/stockage :**
- Mémoire flash corrompue
- Puces RAM défaillantes
- Dommages à l'emplacement pour carte SD
3. **Problèmes d'interface :**
- Connecteurs endommagés suite à des échanges fréquents de modules
- Défaillances de la communication du bus CAN
- Problèmes d'interface d'affichage
**Symptômes de défaillance de la carte mère**
- **Pas d'alimentation/pas de démarrage :** Même avec une bonne alimentation
- **Gel/plantage intermittent :** Surtout pendant les mesures
- **Problèmes de reconnaissance des modules :** Modules non détectés ou hors ligne
- **Artéfacts d'affichage :** Formes d'onde ou graphiques déformés
- **Batterie ne se chargeant pas :** Malgré une bonne batterie et une bonne alimentation
**Maintenance et service**
**Maintenance préventive**
- **Nettoyage régulier :** Élimination de la poussière (air comprimé recommandé)
- **Inspection des connecteurs :** Vérifiez l'absence de broches pliées ou de corrosion
- **Mises à jour du micrologiciel :** Appliquez les mises à jour du fabricant avec prudence
- **Refroidissement :** Assurer la ventilation et le fonctionnement du ventilateur
![]()
