Aperçu ProduitsPièces de réparation de moniteur patientAvalon FM20/FM30 Moniteur fœtal carte de conduite PN M2703-66430 En bon état

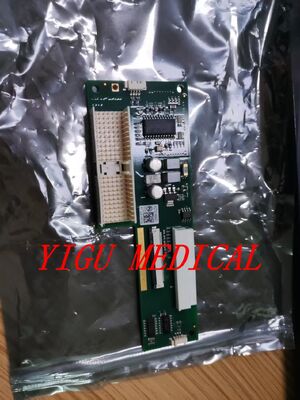

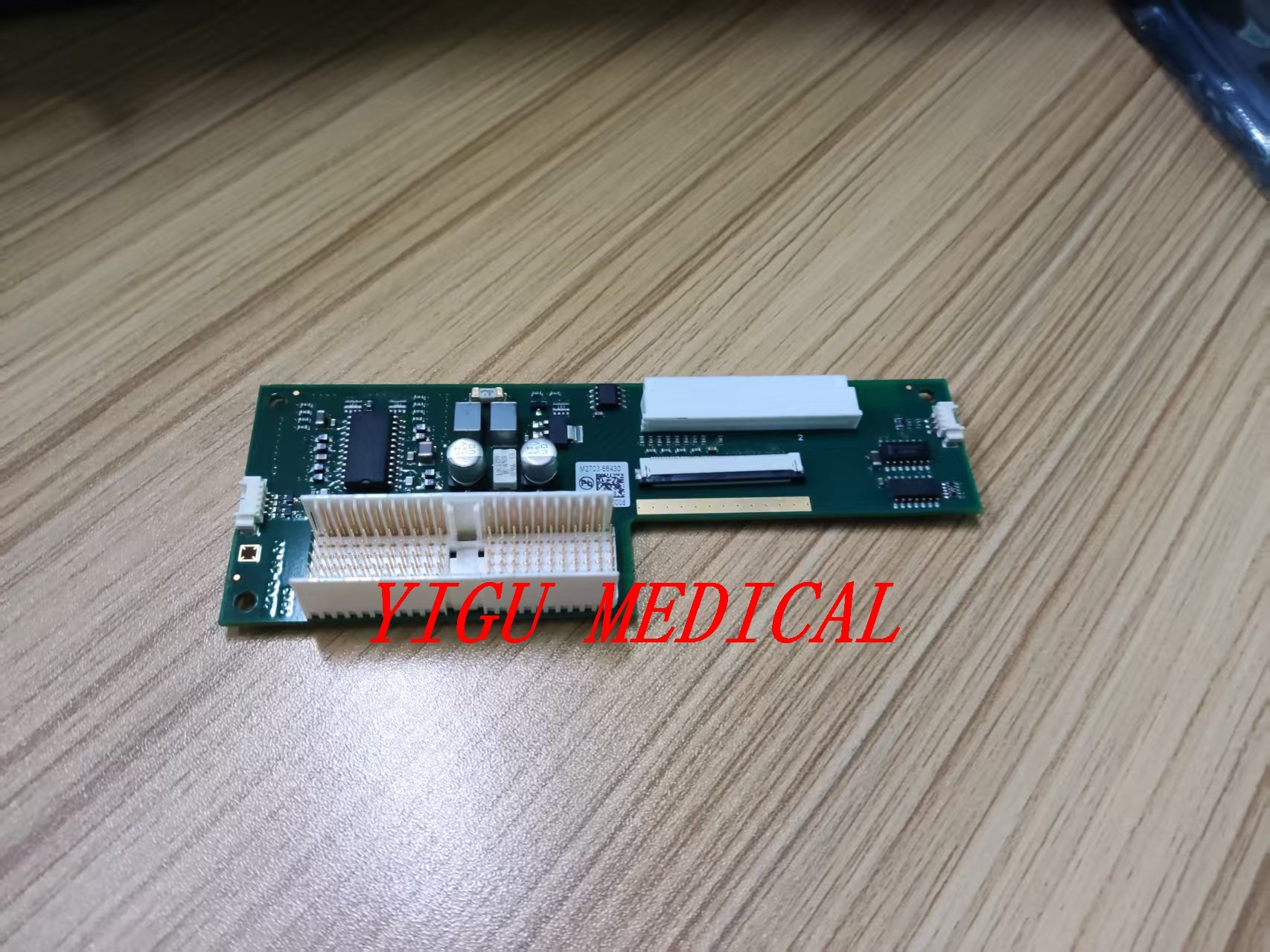

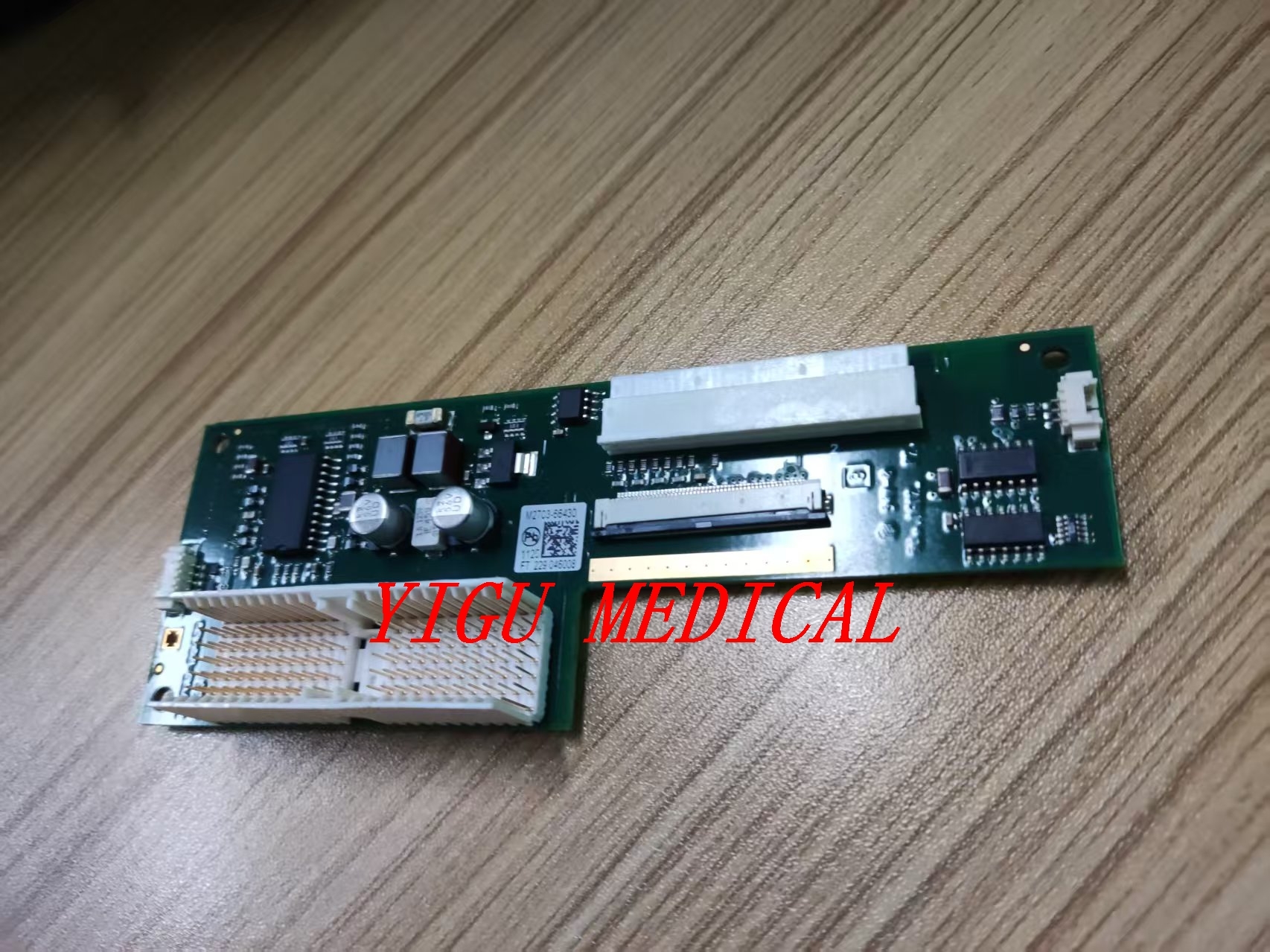

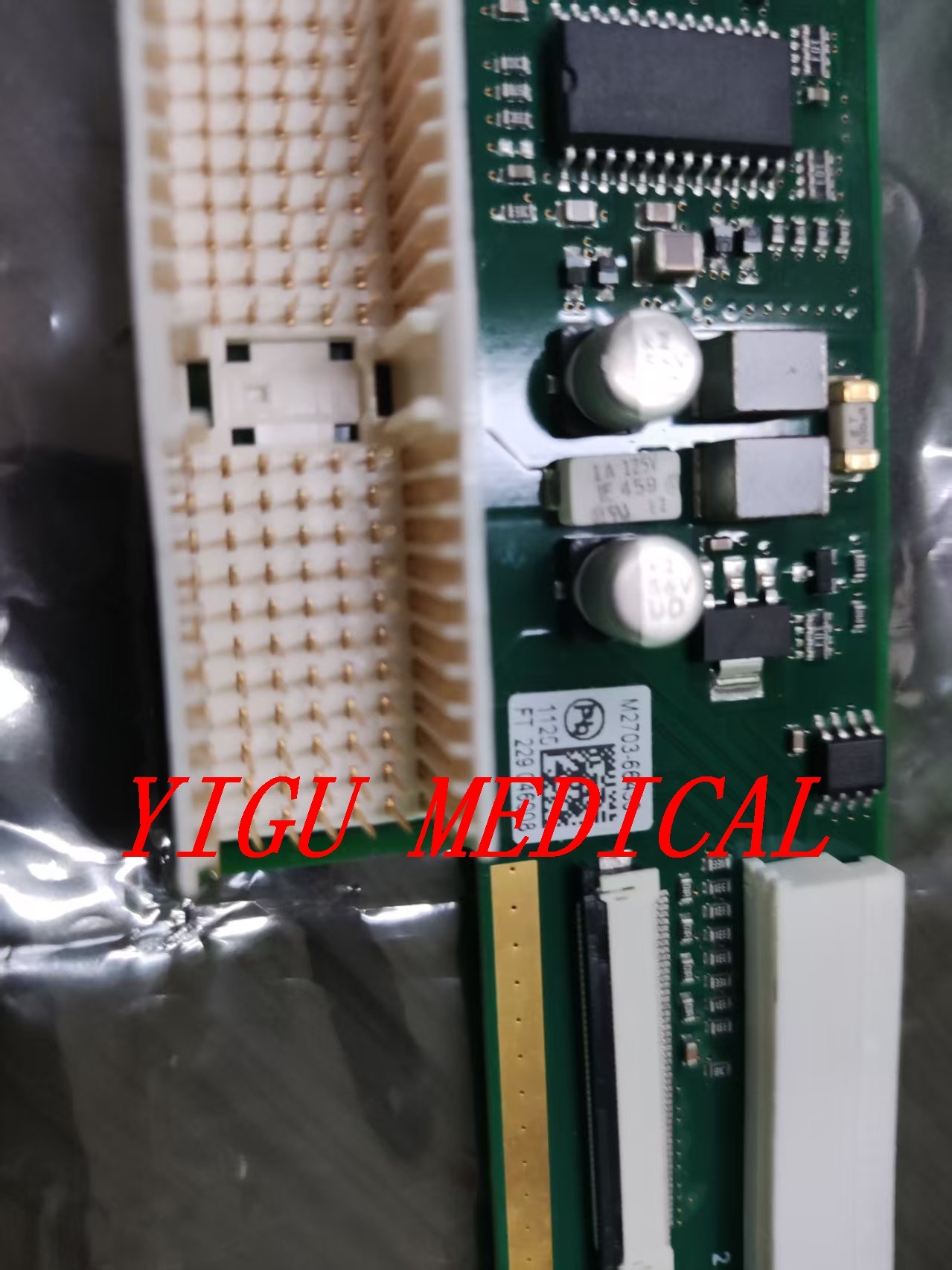

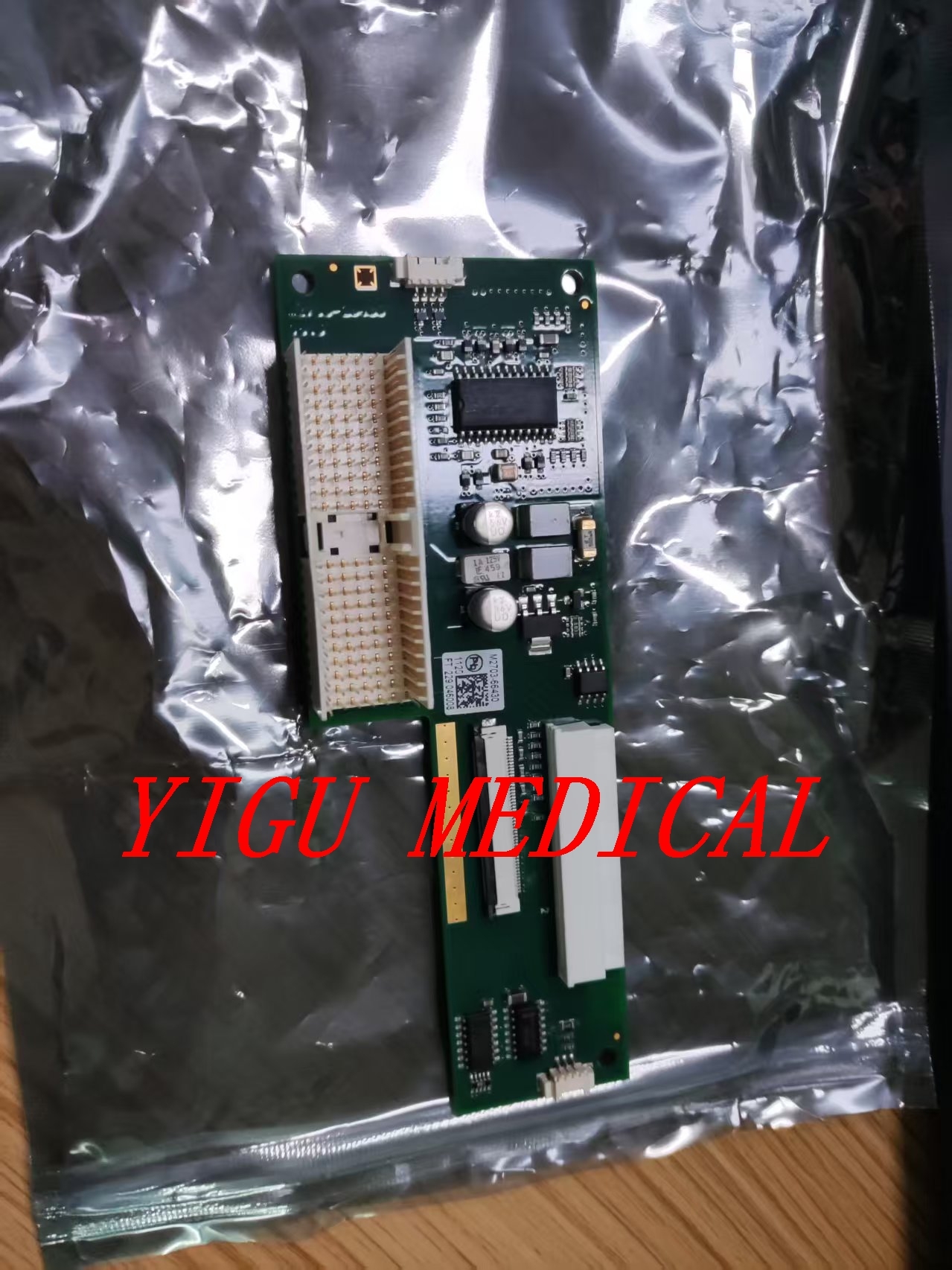

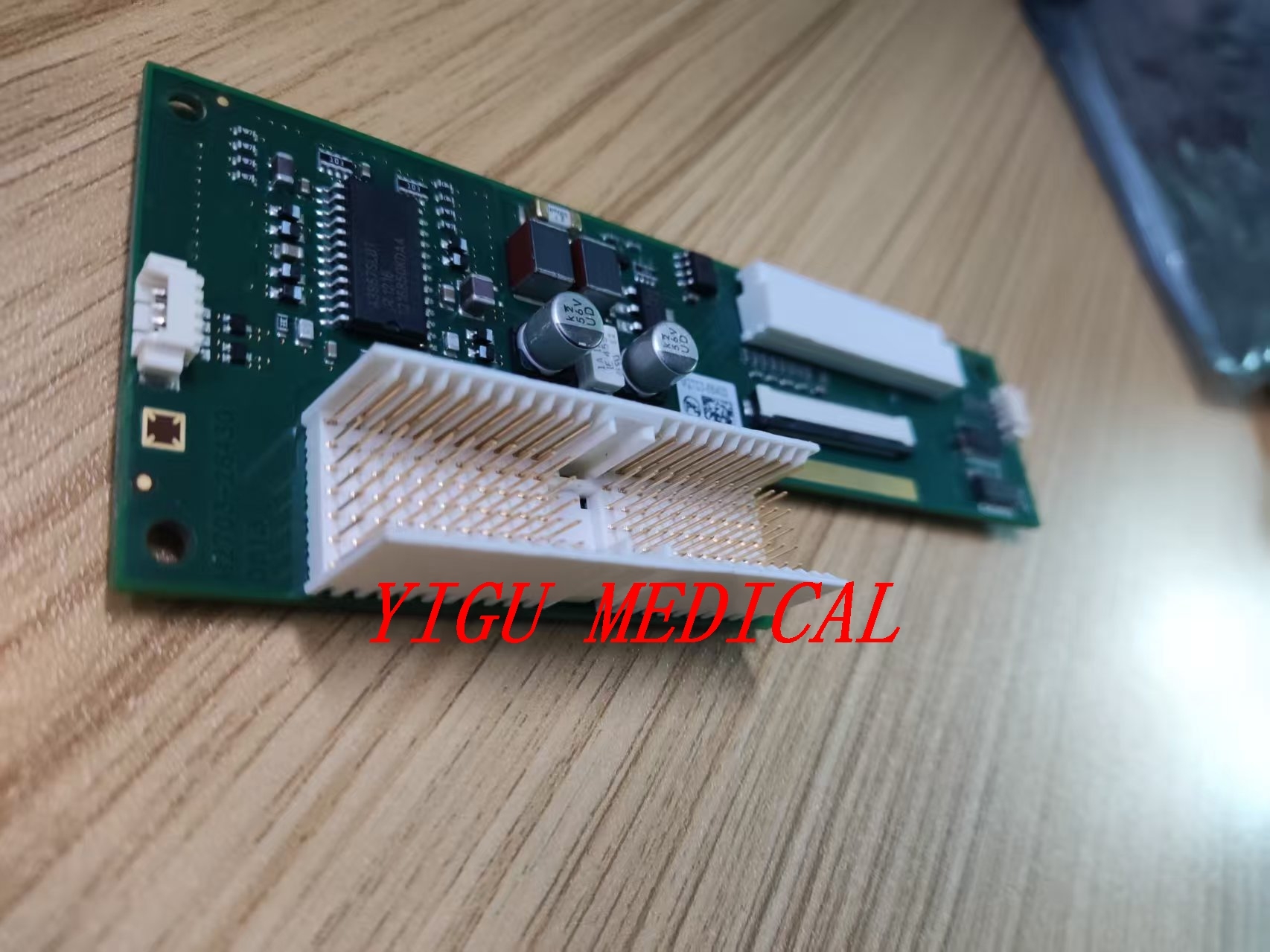

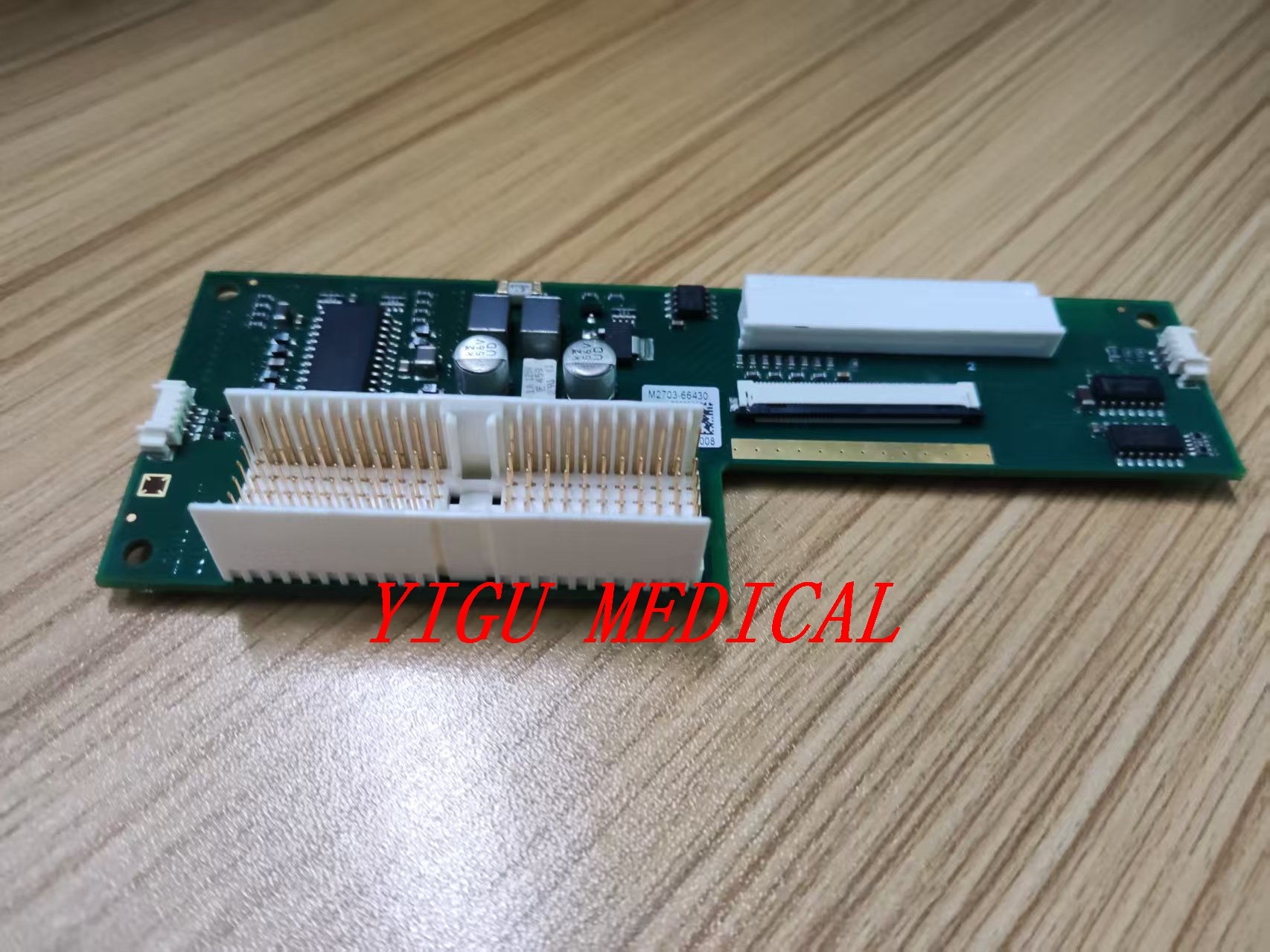

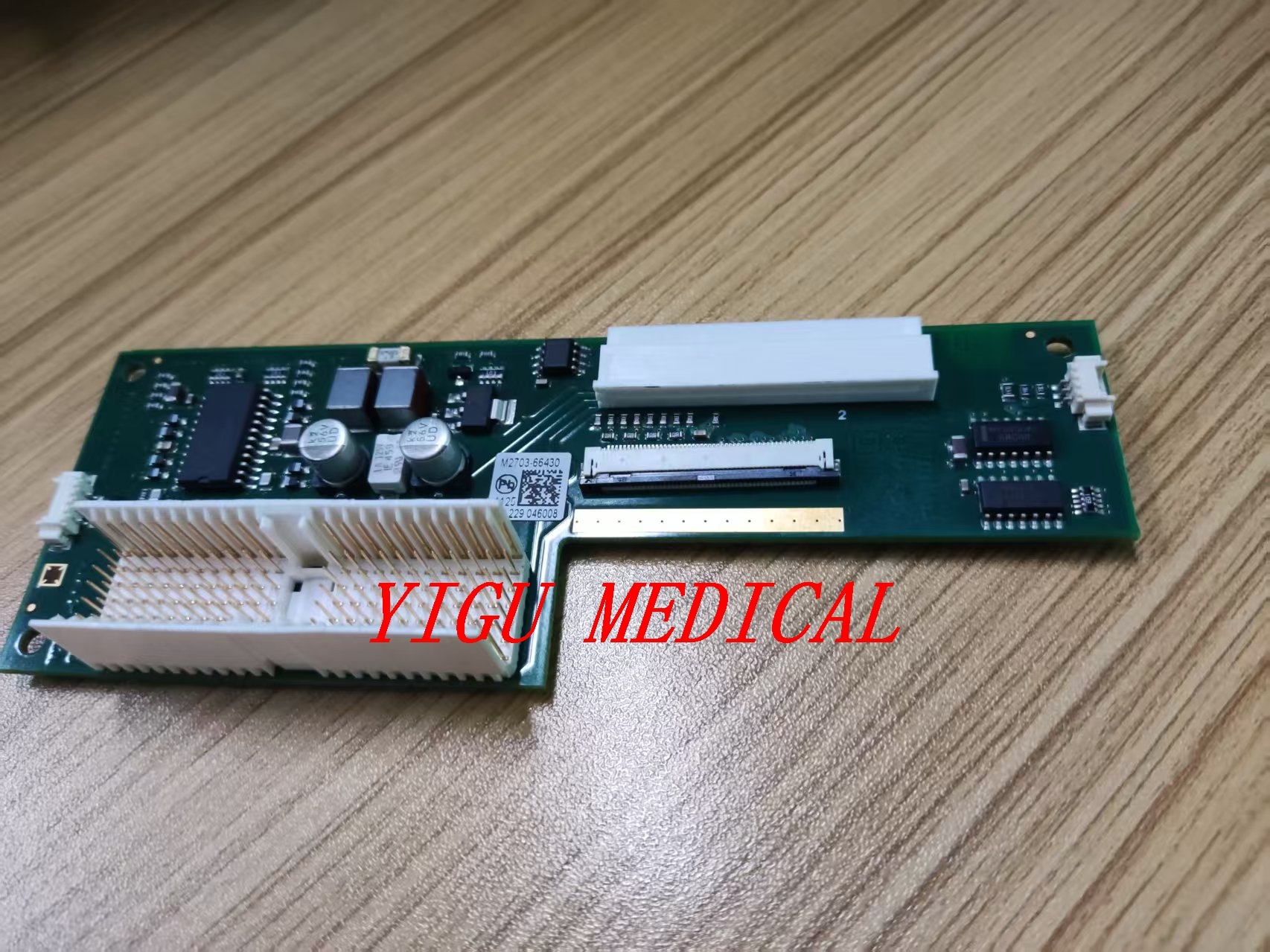

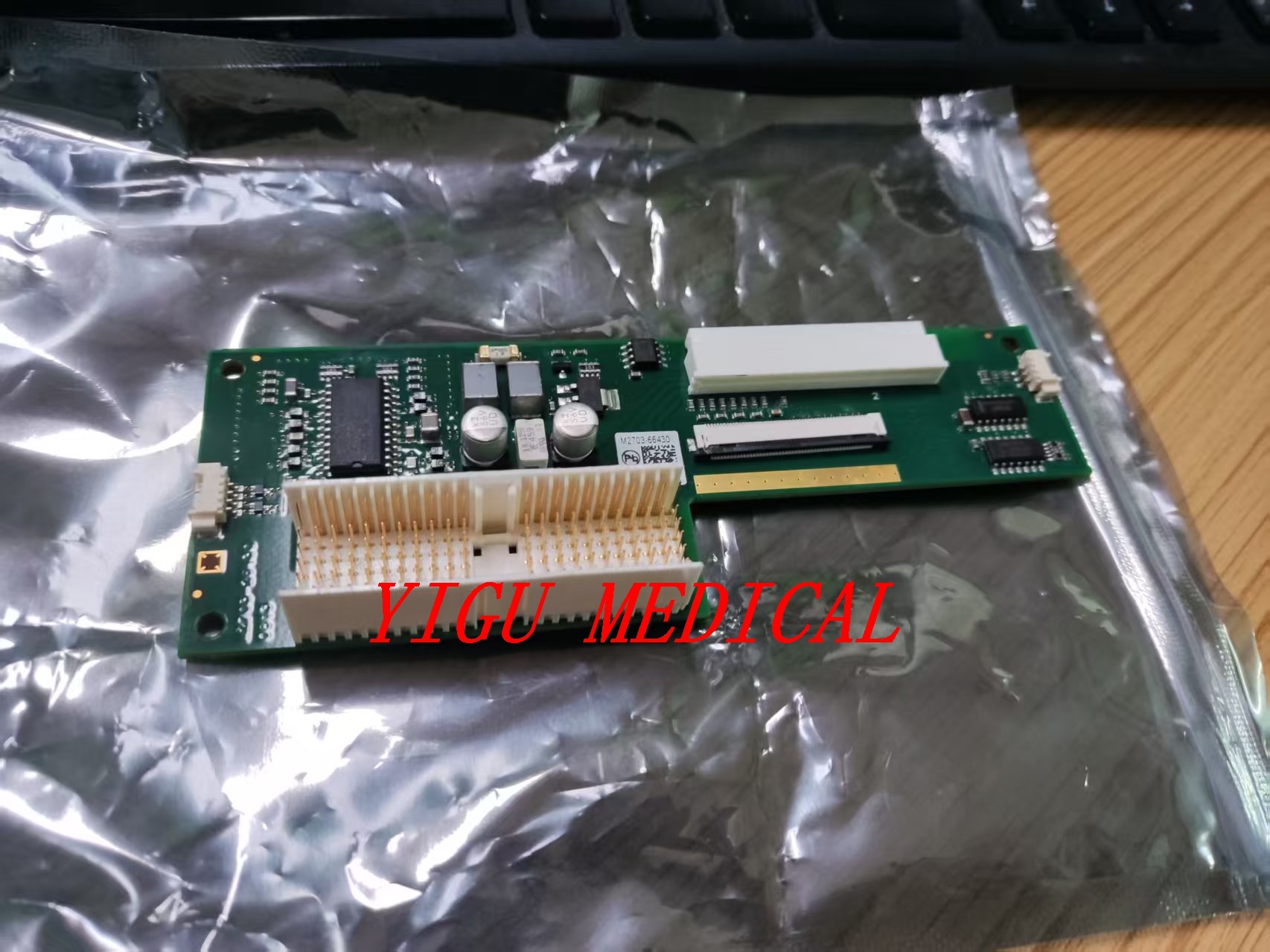

Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition
Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition Avalon FM20/FM30 Fetal Monitor Drive Board PN M2703-66430 In Good Condition

Avalon FM20/FM30 Moniteur fœtal carte de conduite PN M2703-66430 En bon état

Détails sur le produit:
Numéro de modèle: FM20/FM30
Conditions de paiement et expédition:
Prix: Négociable
Détails d'emballage: Forfait normal
Délai de livraison: 1-2 jours
Conditions de paiement: T/T, Western Union, PayPal
Capacité d'approvisionnement: 30
Contactez
  • Détail Infomation
  • Description de produit

Détail Infomation
Quantité: 50 pièces Fonction: L'état de santé du patient de moniteur
En stock: Oui Angle de vision: env. 60°
Marque compatible: PH Garantie: 90 jours
Formation client: Formation post-réparation facultative Conditions d'expédition: DHL, EMS, UPS, ACS, etc.
Statut: En bon état Mode de livraison: DHL, UPS, Fedex
Disponibilité du service: Mondial Action: ex-actions
Des pièces de rechange: Pièces originales
Mettre en évidence:

Avalon FM20 carte d'entraînement de moniteur fœtal

,

FM30 pièce de rechange de moniteur fœtal

,

M2703-66430 carte de moniteur fœtal

Description de produit

Carte d'entraînement de moniteur fœtal Avalon FM20/FM30 PN M2703-66430 en bon état
Il est important de préciser que dans le contexte des moniteurs fœtaux Avalon FM20/FM30, le terme « carte de commande » n'est généralement pas un nom officiel et singulier de composant. Au lieu de cela, le moniteur contient plusieurs assemblages de cartes de circuits imprimés (PCB) spécifiques qui remplissent des fonctions de pilotage ou de contrôle.
Composants clés du circuit imprimé
Carte principale (carte mère)
Numéro de pièce M2705-66410 (également répertorié sous 451261009061)
Fonction Contrôle toutes les opérations principales du moniteur, y compris le traitement des signaux des sondes fœtales (échographie, TOCO), les modules de signes vitaux maternels et l'interface utilisateur globale. Il s'agit de la carte mère principale.
Application Si le moniteur ne démarre pas, présente des graphiques corrompus ou ne répond pas, il s'agit du principal suspect.
Unité d'alimentation (PSU) / Carte d'alimentation
Numéro de pièce Fait partie de la série M4605A / M8023A (externe)
Fonction Il s'agit d'une alimentation à découpage à large plage. Il accepte automatiquement une entrée de 100 V à 240 V (± 10 %) à 50/60 Hz et la convertit en tensions CC nécessaires (principalement une sortie de 24 V) pour faire fonctionner la carte principale, l'écran et l'enregistreur thermique.
Application Utilisé pour les problèmes de « Pas d'alimentation » ou « Arrêt intermittent ».
Carte de connexion (interface du capteur)
Numéro de pièce M2703-26420 / M2703-66420
Fonction Cette carte fait office de passerelle d'interface physique. Il s'agit de la carte sur laquelle les capteurs fœtaux (TOCO, ultrasons) et les câbles patient se branchent à l'avant du moniteur.
Application Si des capteurs spécifiques ne sont pas détectés (par exemple, erreur « Sonde déconnectée ») mais que le reste du moniteur fonctionne, cette carte peut être défectueuse.
Carte contrôleur d'écran tactile
Numéro de pièce M2703-26440
Fonction Il s'agit de l'équivalent le plus proche d'une « Touch Drive Board ». Il contrôle la superposition de l’écran tactile. Il traduit vos entrées tactiles en signaux numériques pour la carte principale.
Application Si l'affichage fonctionne (affiche des formes d'onde/des chiffres) mais que l'écran ne répond pas au toucher, cette carte pilote spécifique est probablement à l'origine du problème.
Résumé technique pour la réparation
  • Compatibilité de puissance :Le moniteur ne nécessite pas de sélection manuelle de la tension ; l'alimentation est à détection automatique.
  • Classe de sécurité :Le FM20/30 est un appareil de classe II (double isolation), ce qui signifie qu'il ne repose pas sur une mise à la terre de protection pour des raisons de sécurité, bien qu'une mise à la terre soit requise pour la conformité CEM.
