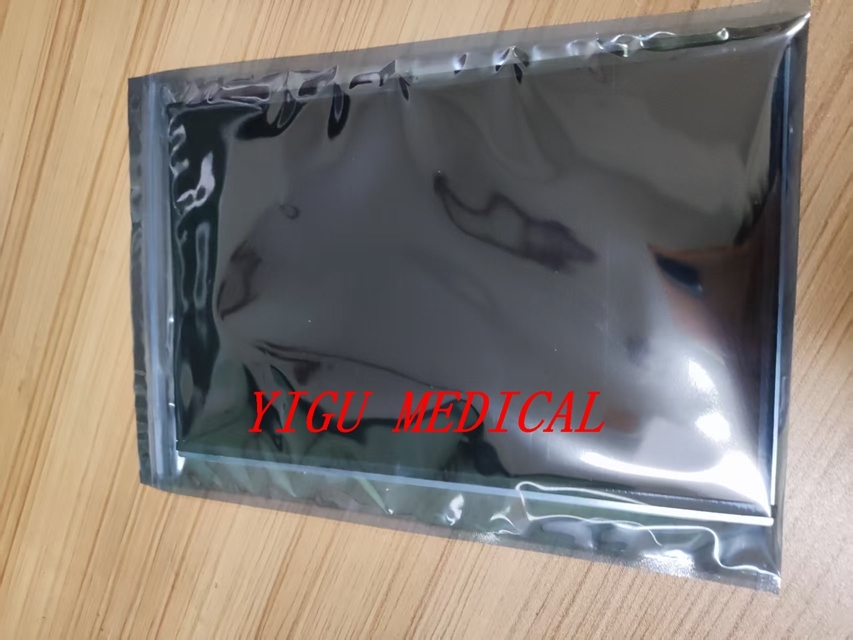

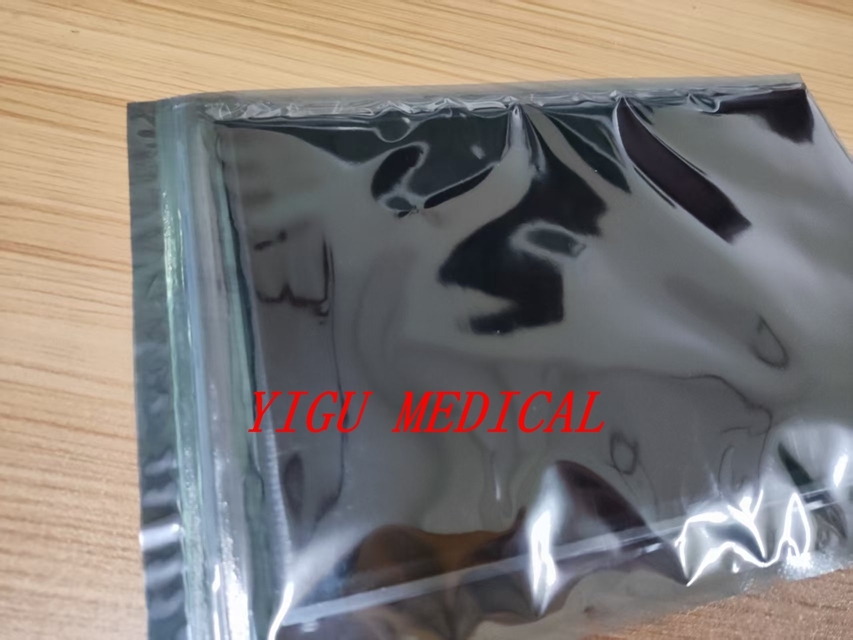

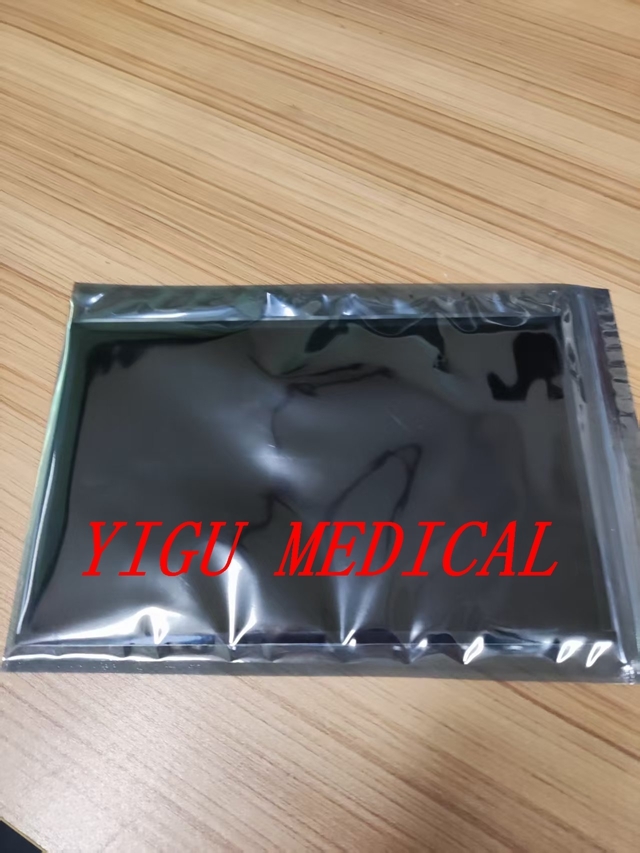

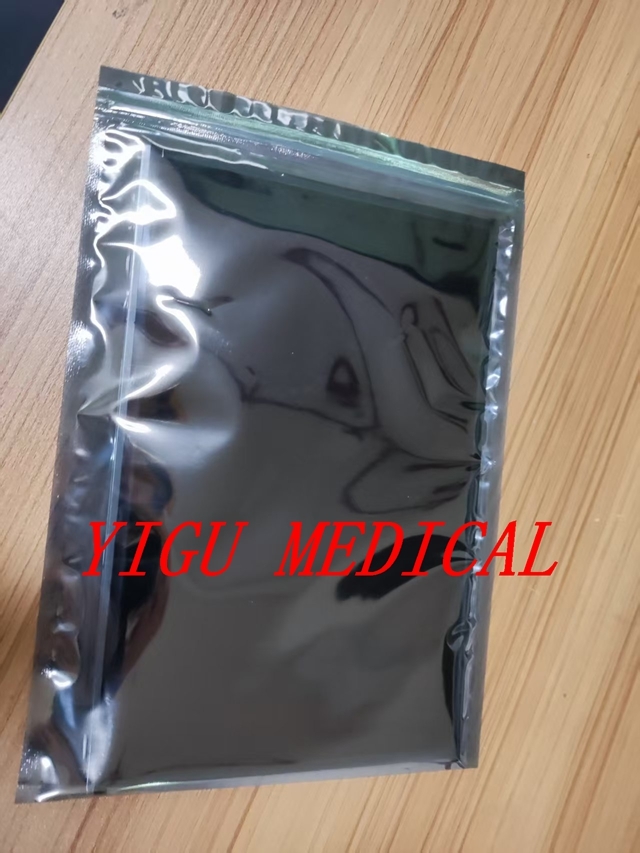

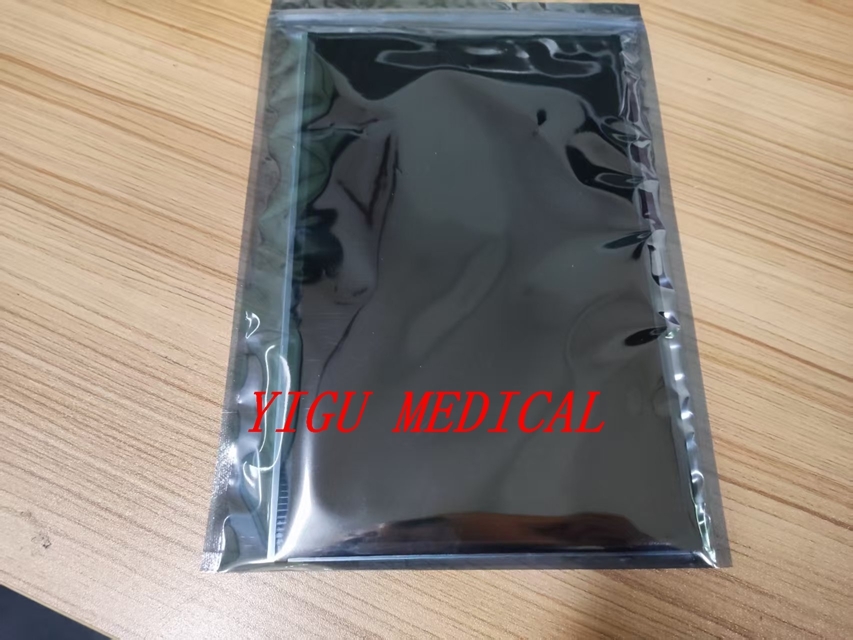

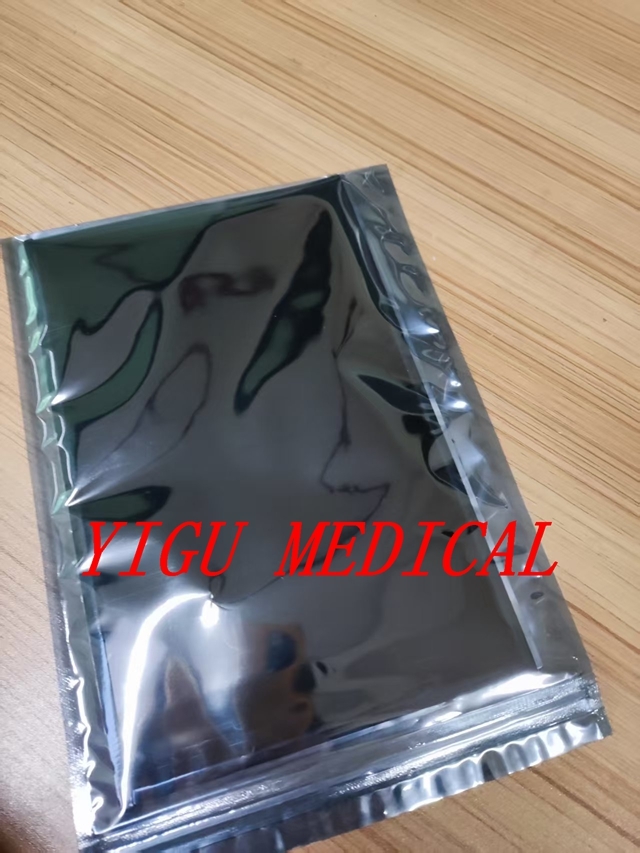

Écran LCD du moniteur patient EFFICIA CM10 PN : B101EW05 pour un affichage nouveau et original

Écran d'affichage LCD de remplacement de haute qualité pour les systèmes de moniteur patient EFFICIA CM10. Cet écran garantit des performances et une fiabilité optimales pour les équipements de surveillance médicale.

1. Présentation du moniteur patient Efficia CM10
Efficia CM10 est un moniteur patient multiparamétrique de chevet économique et léger conçu pour les services généraux, les salles d'urgence, les salles de réveil et le transport intra-hospitalier des patients, compatible avec les adultes et la pédiatrie. Il offre une surveillance précise des signes vitaux de qualité hospitalière avec des fonctions cliniques de base, équilibrant le contrôle budgétaire et des algorithmes de mesure fiables auxquels font confiance plus de 200 millions de patients dans le monde.
Paramètres de surveillance clinique de base
Mesures intégrées standard
ECG 3/5 dérivations avec analyse du segment ST et algorithme d'arythmie ST/AR (détecte 24 types d'arythmie)
FAST SpO₂ (lectures stables sous faible perfusion ou mouvement du patient)
Respiration (méthode d'impédance thoracique)
Pression artérielle non invasive (NBP)
Surveillance continue de la température à deux canaux
Modules extensibles en option
Analyse ECG complète à 12 dérivations
Pression artérielle double invasive (PIB)
Capnographie EtCO₂ secondaire/grand public
Surveillance du débit cardiaque
Calcul de l'intervalle QT/QTc, calculateur de médicaments rénaux, mode nuit automatique
Avantages matériels et fonctionnels clés
Léger et portable : dimension 270 × 220 × 170 mm, poids <3,3 kg (sans batterie) ; prend en charge le montage mural, le support roulant et le placement au chevet
Double alimentation : secteur CA + batteries lithium-ion remplaçables (3 cellules : jusqu'à 2 heures de transport ; 9 cellules : jusqu'à 9 heures de surveillance continue)
Stockage et examen complets des données : stocke jusqu'à 240 heures de données de tendance tabulaires/graphiques ; Divulgation facultative de la forme d'onde complète sur 48 heures pour un diagnostic rétrospectif
Système d'alarme : alarmes sonores combinées à haut volume + alertes visuelles à code couleur pour les écarts de paramètres potentiellement mortels
Connectivité hospitalière : LAN/WLAN en option, interface de données HL7 vers les stations de surveillance centrales ; Port USB pour les mises à niveau logicielles et la saisie de l'identification du patient par code-barres ; Enregistreur thermique intégré en option (largeur de papier 58 mm)
Boutons à membrane anti-poussière : panneau de commande physique sans couture, désinfection facile pour l'hygiène clinique ; mise à niveau optionnelle de l'écran tactile pour une utilisation à une seule touchePhilips
Degré de protection : IPX1 résistant aux éclaboussures, résistant aux éclaboussures de liquides cliniques de routine ; fonctionnement stable Environnement clinique de 10 à 40 °C
2. Spécifications détaillées de l'écran LCD Efficia CM10
Le CM10 est équipé d'un panneau LCD médical industriel large couleur de 10,1 pouces (modèle B101EW05 comme écran de remplacement d'origine), optimisé pour une visualisation clinique de longues heures avec une conception anti-éblouissante et à contraste élevé.
Paramètres matériels de base
Diagonale de l'écran : 10,1 pouces (25,6 cm)
Format d'image : écran large 16:10
Résolution native : WXGA 1280 × 800 pixels (netteté HD pour un affichage de forme d'onde dense)
Taux de rafraîchissement : 50/60 Hz sans scintillement
Inclinaison de visualisation : l'ensemble de l'écran prend en charge une rotation mécanique de ± 15 ° pour une visualisation ergonomique depuis le lit/debout Philips
Version standard : LCD passif avec commande par bouton physique
Mise à niveau en option : superposition tactile résistive à 5 fils sur le même panneau LCD, fonctionnement tactile sans danger pour les gants
Fonctionnalités d'affichage clinique
Prise en charge de la disposition multi-ondes : affiche simultanément jusqu'à 8 formes d'onde physiologiques en temps réel (ECG, respiration, pléthysmogramme SpO₂, IBP, courbe CO₂, etc.) avec de grandes valeurs vitales numériques codées par couleur pour une lecture rapide
Mises en page personnalisables : modèles prédéfinis pour les modes de soins intensifs, de division générale, néonatale et de transport ; taille de forme d'onde réglable, échelle de police et marquage couleur de la zone d'alarme
Mode de gradation automatique de nuit : réduit automatiquement la luminosité du rétroéclairage la nuit pour éviter les perturbations lumineuses du patient sans perdre la clarté de la forme d'onde
Rétroéclairage de qualité médicale à contraste élevé : visible sous un éclairage puissant au plafond du service ; revêtement de surface antireflet pour éliminer les reflets de l'écran
Hiérarchie visuelle de priorité d'alarme : des invites d'alarme critiques rouges, des rappels d'avertissement jaunes et des notifications système grises sont superposées sur l'en-tête de l'écran sans couvrir les formes d'onde vitales.
Fonction d'écran partagé : affiche des données en direct en temps réel + de courts graphiques de tendance côte à côte pour un suivi continu de l'état du patient
Durabilité et remplacement de l'écran
Le panneau LCD est protégé contre les petites éclaboussures de liquide et les lingettes désinfectantes médicales

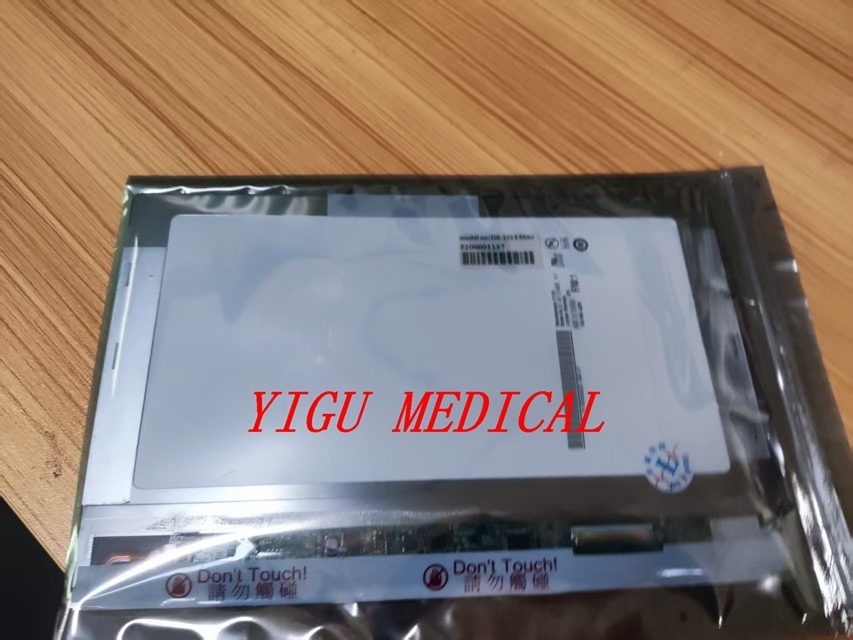

Le module LCD de rechange d'origine (B101EW05) est prêt à l'emploi pour la maintenance biomédicale ; numériseur tactile séparé disponible si seule la fonction tactile échoue sans endommager l'écran LCD
