PH MX700 MX750 carte mère de moniteur de patient PN 453564121591 pour carte mère de moniteur

Description de produit

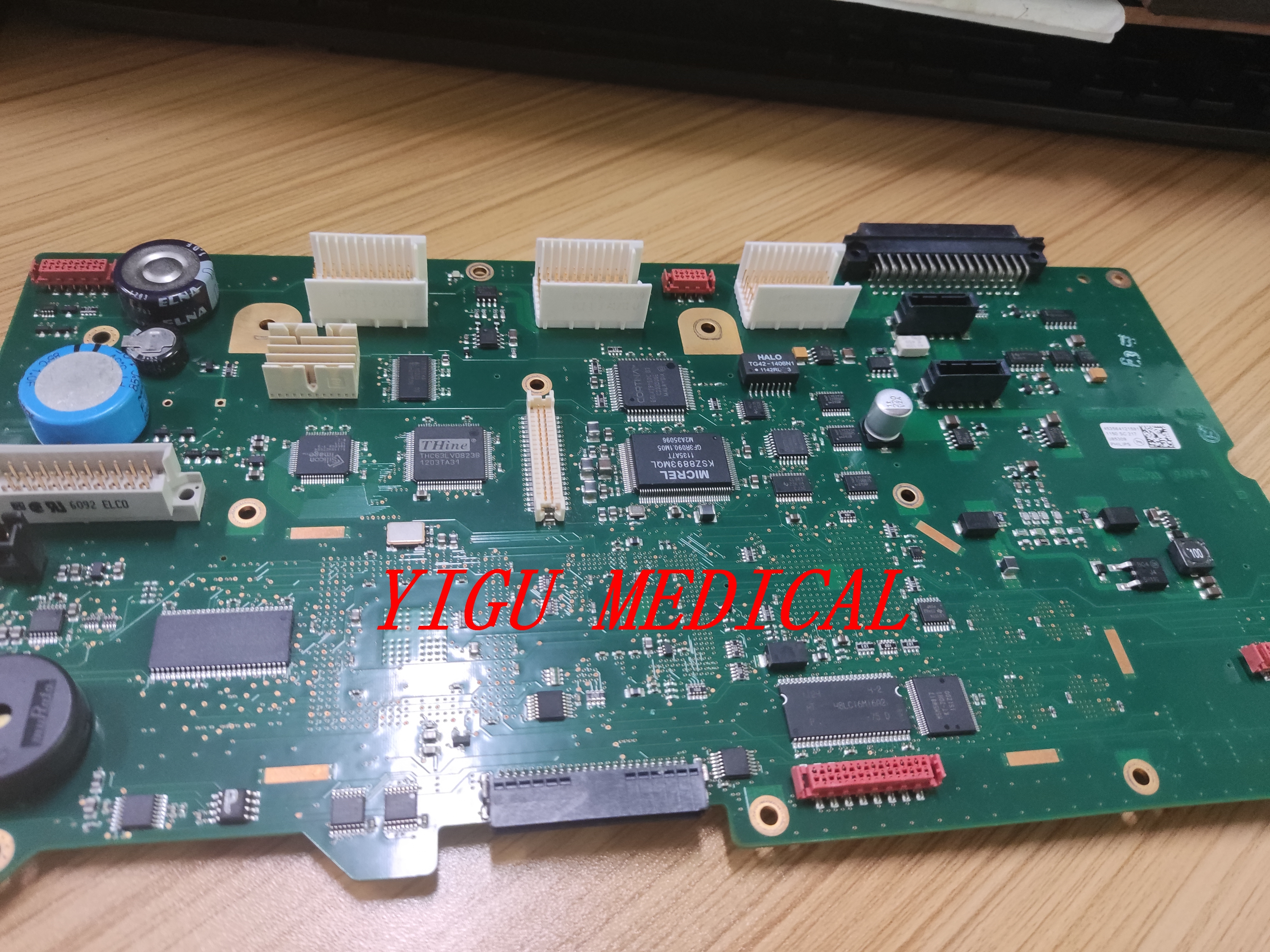

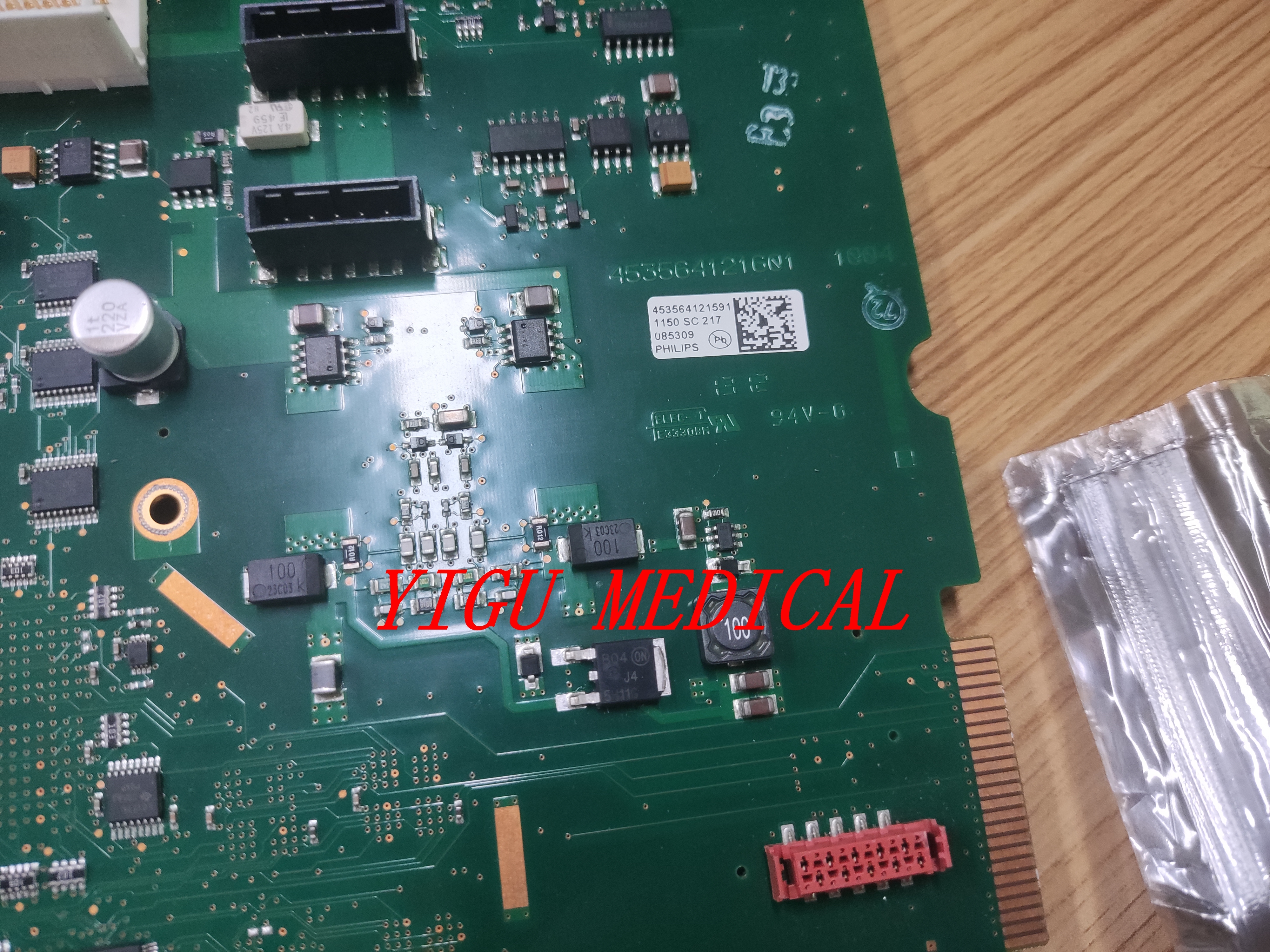

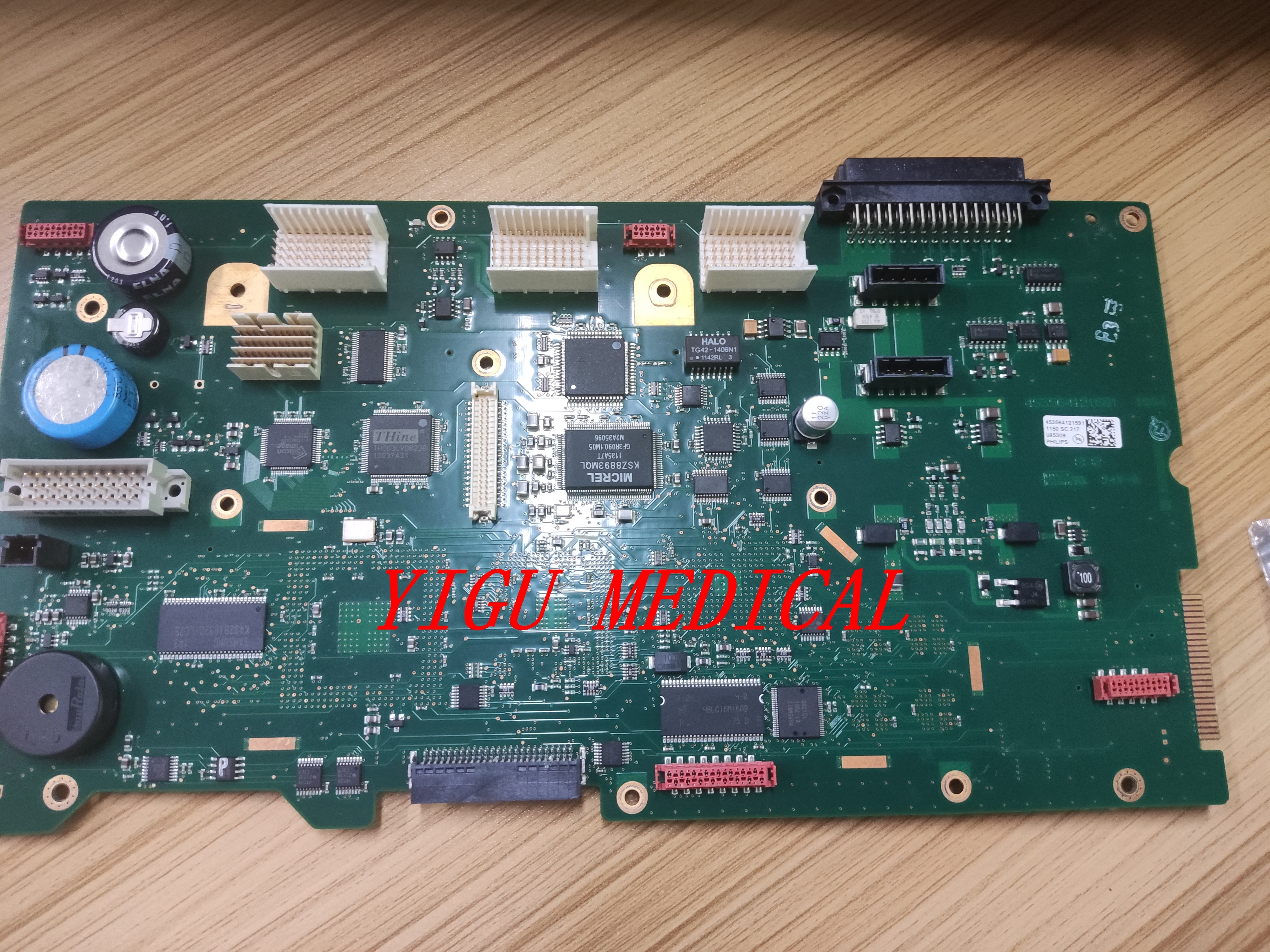

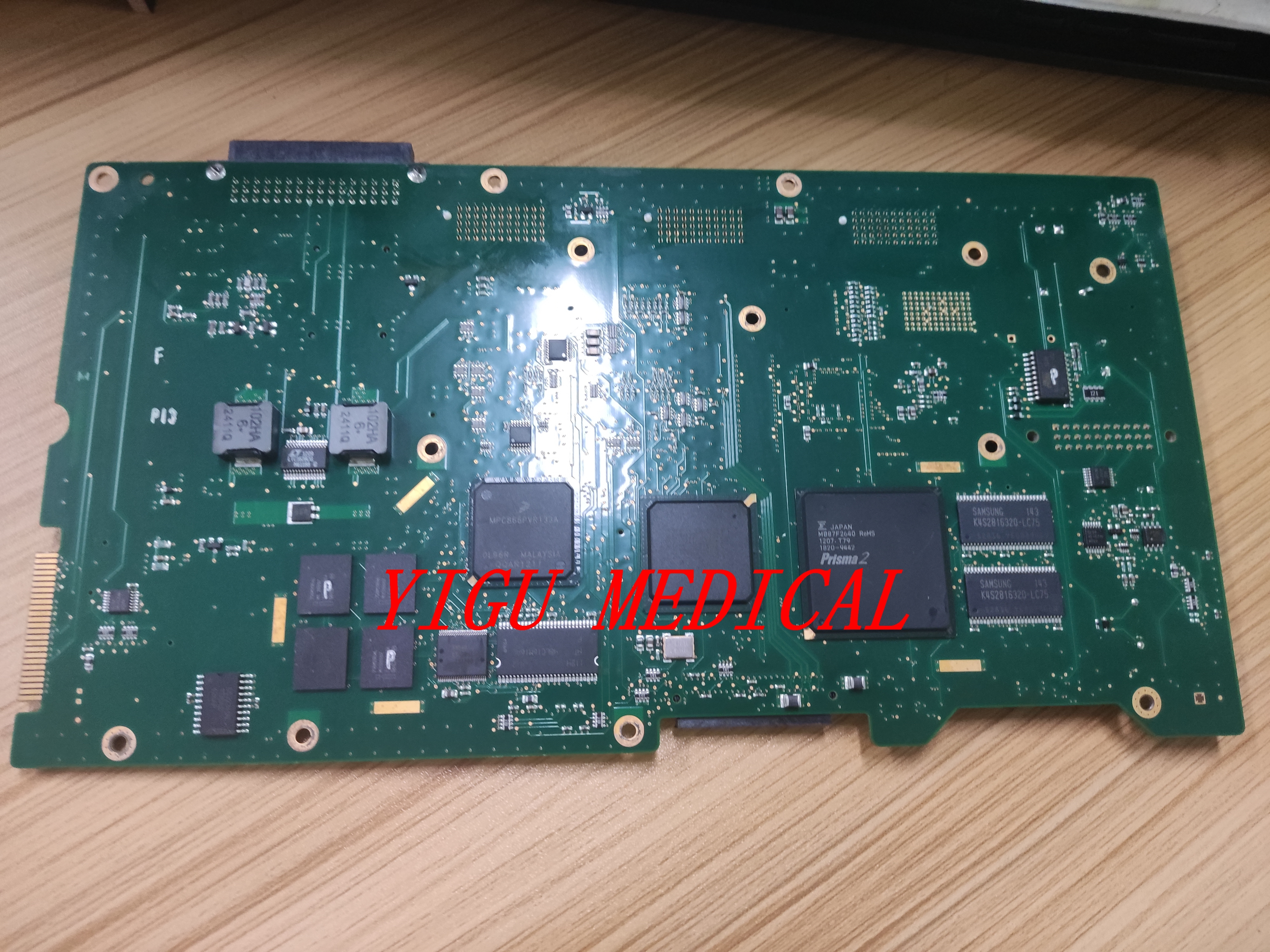

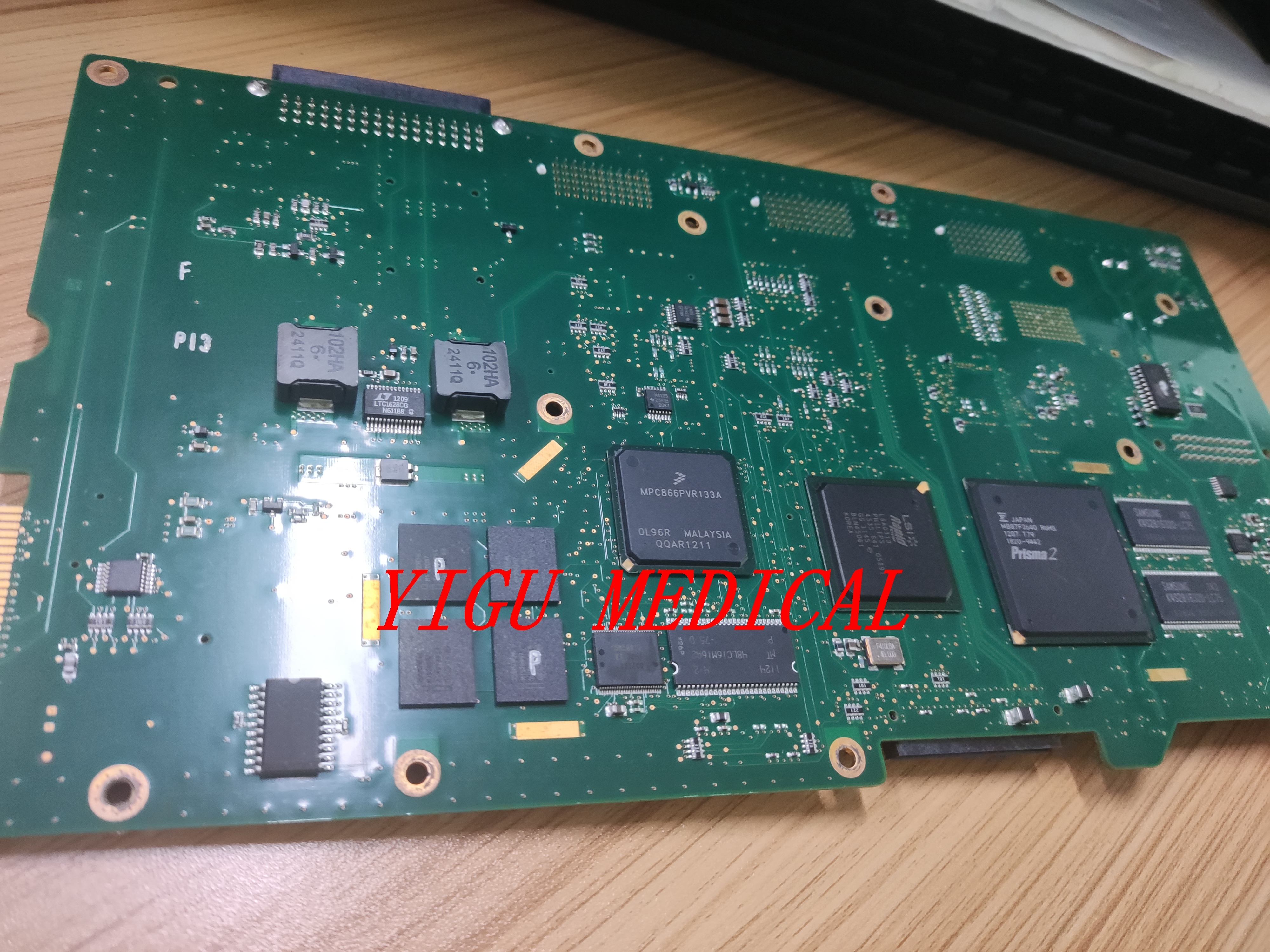

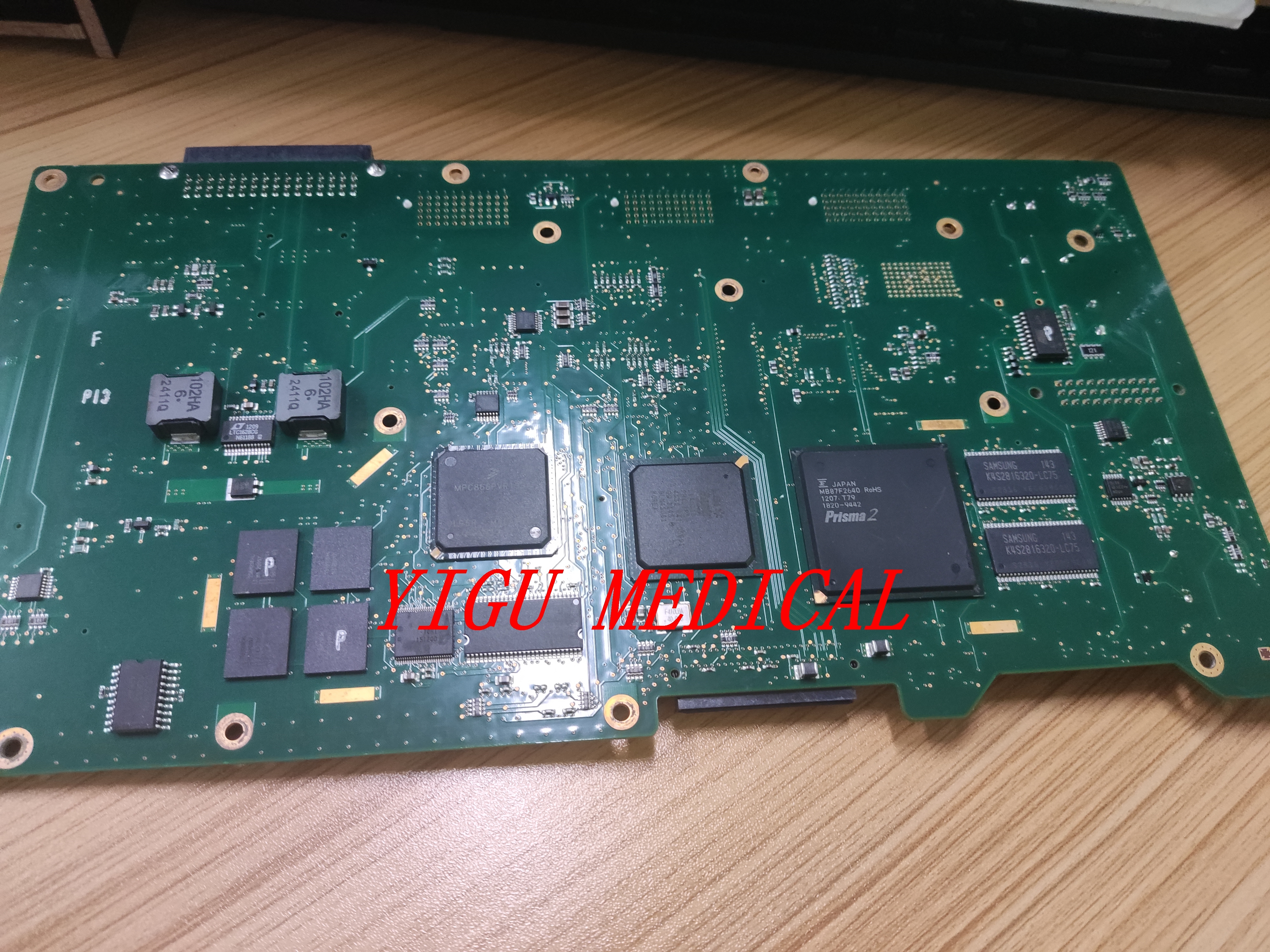

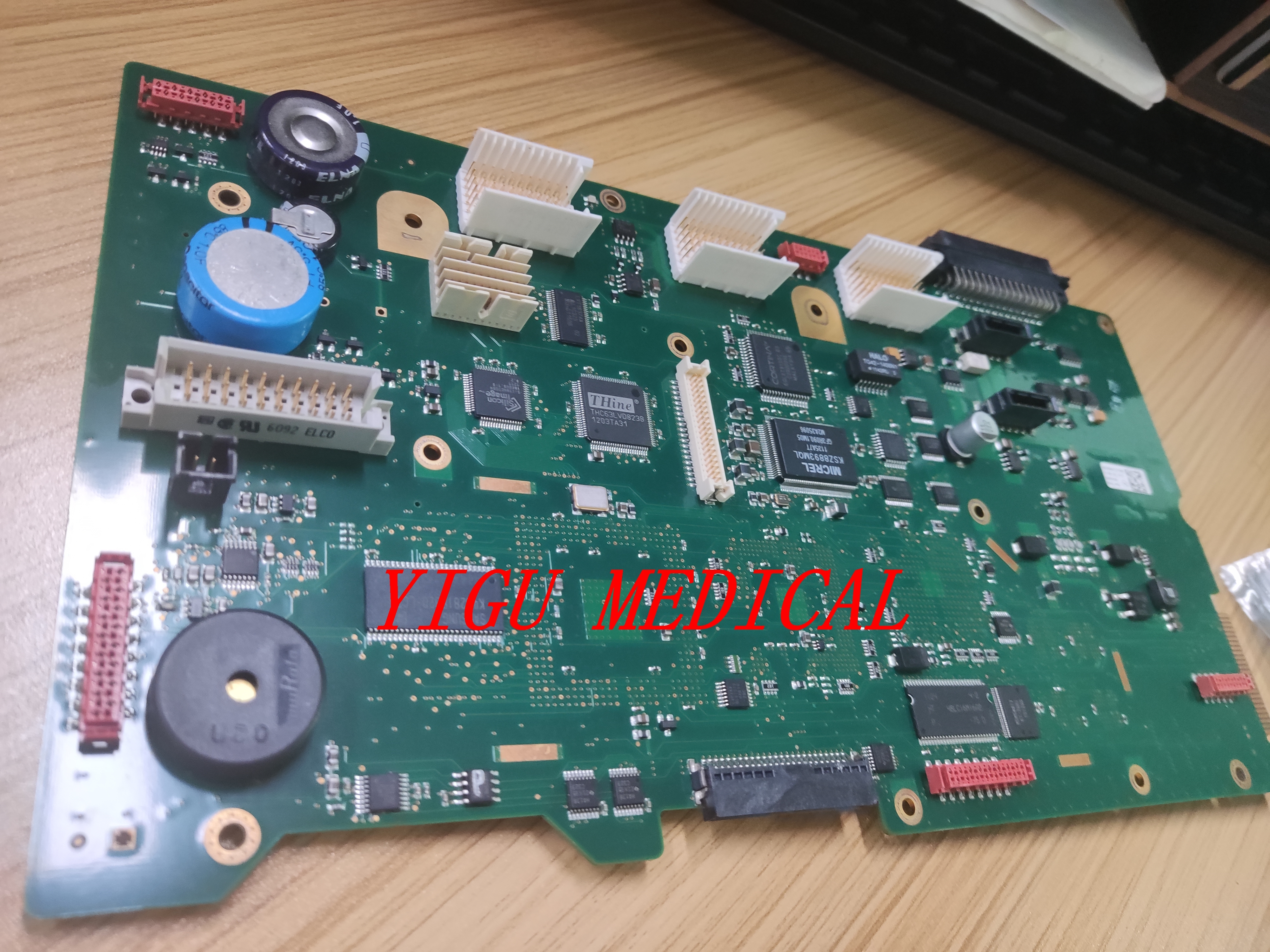

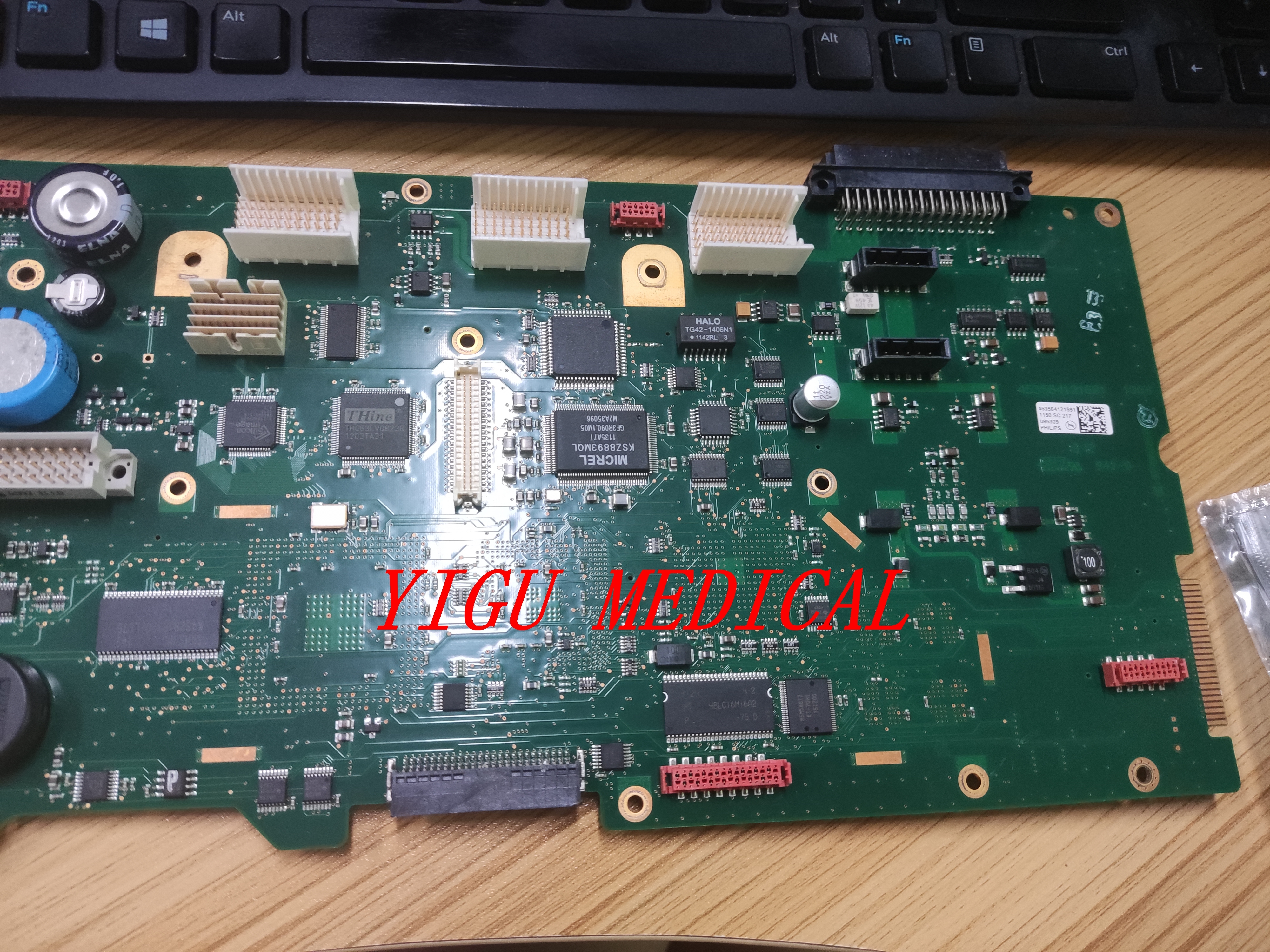

Carte mère du moniteur patient PH MX700 MX750 PN 453564121591 pour carte mère de moniteur

La carte mère (ou carte système) d'un moniteur patient **série MX** (comprenant des modèles comme les **MX400, MX500, MX600, MX700 et MX800**) est le cœur fondamental de cette plateforme de surveillance patient hautement intégrée. Contrairement aux moniteurs traditionnels où chaque paramètre est un "module" séparé, la série MX est réputée pour sa **conception tout-en-un, à carte unique**, où la grande majorité des fonctions de mesure sont intégrées directement sur la carte système principale.

Cette philosophie de conception fait de la carte mère MX un composant exceptionnellement complexe et critique, agissant comme le hub de calcul central, le processeur de signaux et le nexus de communication pour l'ensemble de l'appareil.

Fonctions clés et philosophie architecturale

La carte mère de la série MX se définit par son haut niveau d'intégration. Ses fonctions clés comprennent :

1. **Traitement intégré des paramètres :**
* C'est la caractéristique déterminante. Au lieu d'utiliser des modules séparés et interchangeables pour chaque paramètre, la carte mère MX intègre les circuits de traitement principaux pour les mesures clés directement sur la carte. Cela comprend généralement :
* **ECG :** Le frontal analogique et la numérisation pour l'électrocardiogramme.
* **SpO₂ :** La carte de traitement pour l'oxymétrie de pouls est souvent intégrée ou directement connectée.
* **PNI (Pression artérielle non invasive) :** Les circuits de contrôle et de calcul pour la pompe et le capteur de pression.
* **Temp (Température) :** Le conditionnement du signal pour les sondes de température.
* **PAI (Pression artérielle invasive)** et d'autres paramètres avancés (comme EtCO₂) peuvent être ajoutés via une **carte d'extension de paramètres** dédiée qui se branche directement sur la carte mère, mais le traitement principal est toujours centralisé.

2. **Calcul et contrôle centralisés :**
* La carte mère abrite le **CPU**, le **chipset** et la **mémoire** principaux. Elle exécute le système d'exploitation du moniteur (un système d'exploitation embarqué spécialisé) et la suite logicielle Philips IntelliVue.
* Elle effectue la tâche complexe de synchronisation de tous les flux de données, d'exécution des algorithmes d'alarme et de rendu de l'interface utilisateur.

3. **Gestion de l'affichage et de l'interface utilisateur :**
* Elle génère le signal vidéo pour l'affichage haute résolution.
* Elle communique avec l'écran tactile et les commandes du panneau avant (boutons, boutons rotatifs), traduisant les entrées de l'utilisateur en commandes pour le système.

4. **Stockage de données et communication réseau :**
* La carte mère contient le stockage (par exemple, un SSD ou une mémoire Flash intégrée) pour :
* Les données de tendance
* L'enregistrement complet des formes d'onde
* Les journaux d'alarme
* Le logiciel et la configuration du système
* Elle est dotée d'un matériel réseau robuste (contrôleur Ethernet) pour se connecter de manière transparente au **Philips IntelliVue Information Center (IIC)** et au réseau hospitalier, permettant la surveillance de la station centrale et l'exportation de données.

5. **Gestion de l'alimentation :**
* Elle distribue et régule l'alimentation de l'unité d'alimentation interne (PSU) et gère le système de batterie de secours, assurant un fonctionnement ininterrompu pendant les transitions d'alimentation.

Composants courants sur la carte mère de la série MX

* **Processeur principal (CPU) :** Un microprocesseur puissant de qualité industrielle pour gérer le traitement simultané de plusieurs formes d'onde et données numériques de haute fidélité.
* **Chipset (Northbridge/Southbridge ou SOC) :** Gère le flux de données entre le CPU, la mémoire et les bus périphériques.
* **Mémoire :**
* **RAM DDR :** Pour l'exécution du système d'exploitation et des applications.
* **Stockage non volatile :** Une puce SSD ou eMMC intégrée pour le système d'exploitation, les logiciels et le stockage des données patient. Il s'agit d'un point de défaillance courant car il vieillit.
* Traitement et calcul du pléthysmographe SpO₂.
* Algorithmes de mesure de la PNI.
* **Circuits de régulation de l'alimentation :** Plusieurs convertisseurs CC-CC et régulateurs de tension pour fournir une alimentation propre et stable à toutes les sections de la carte.
* **Interfaces de communication :** Contrôleurs pour les ports Ethernet, USB et série.
* **Connecteurs pour périphériques :** Ports pour la carte d'extension de paramètres, l'écran d'affichage, les connecteurs de câbles patient et les ports externes.

Problèmes courants et points de défaillance

* **Défaillance du stockage (le plus courant) :** Le stockage intégré (SSD/eMMC) a une durée de vie en lecture/écriture limitée. La corruption ou la défaillance entraîne des échecs de démarrage, souvent indiqués par des messages d'erreur tels que **"No System", "Boot Error",** ou le moniteur se fige sur l'écran du logo Philips.

Notes de service et de réparation critiques

* **Haut niveau d'intégration :** La conception intégrée signifie que vous ne pouvez pas simplement remplacer un "module ECG" défaillant. Une défaillance d'une fonction intégrée nécessite souvent le remplacement de l'ensemble de la carte mère.
* **Service autorisé requis :** La carte mère de la série MX est un composant hautement propriétaire et complexe. **Les réparations et les remplacements doivent être effectués par des ingénieurs de service agréés Philips.**
* **Étalonnage et logiciel :** L'installation d'une nouvelle carte mère n'est pas un simple échange. Elle nécessite un logiciel de service Philips spécialisé pour :
* Charger le logiciel et la configuration corrects de l'appareil.
* **Effectuer des étalonnages critiques de sécurité et de performance** pour tous les paramètres intégrés (ECG, PNI, etc.).
* Sans cet étalonnage, le moniteur ne répondra pas à ses normes de précision et de sécurité spécifiées.
