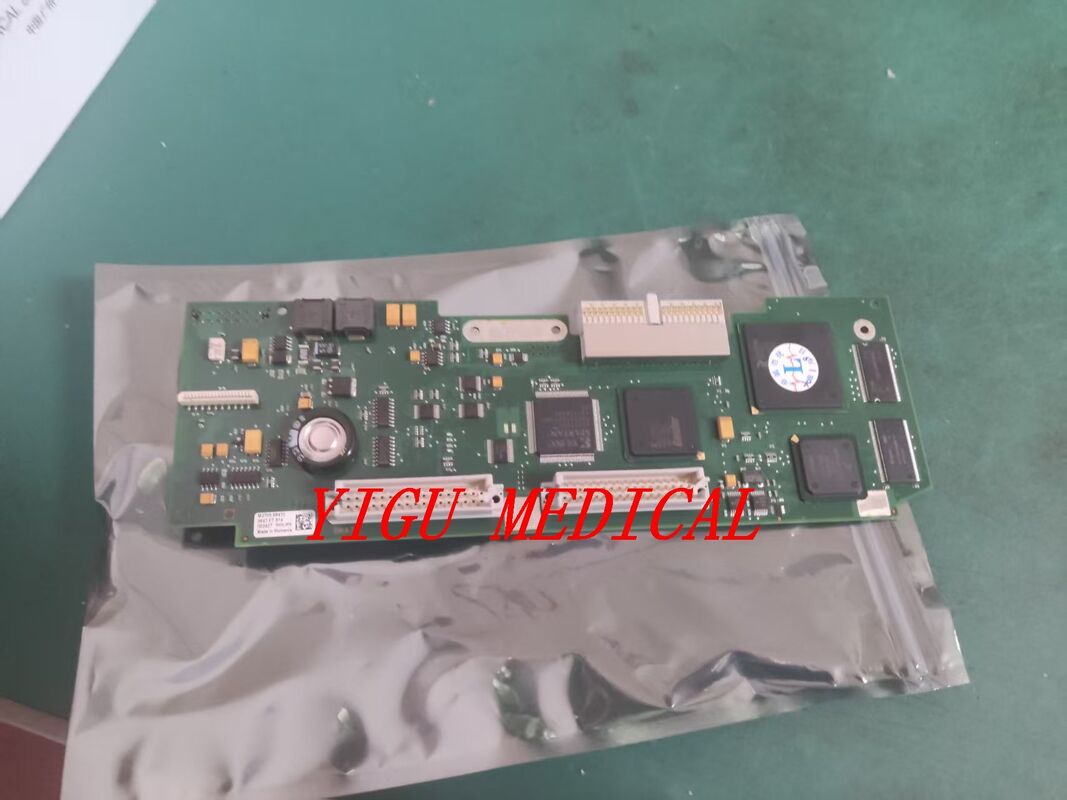

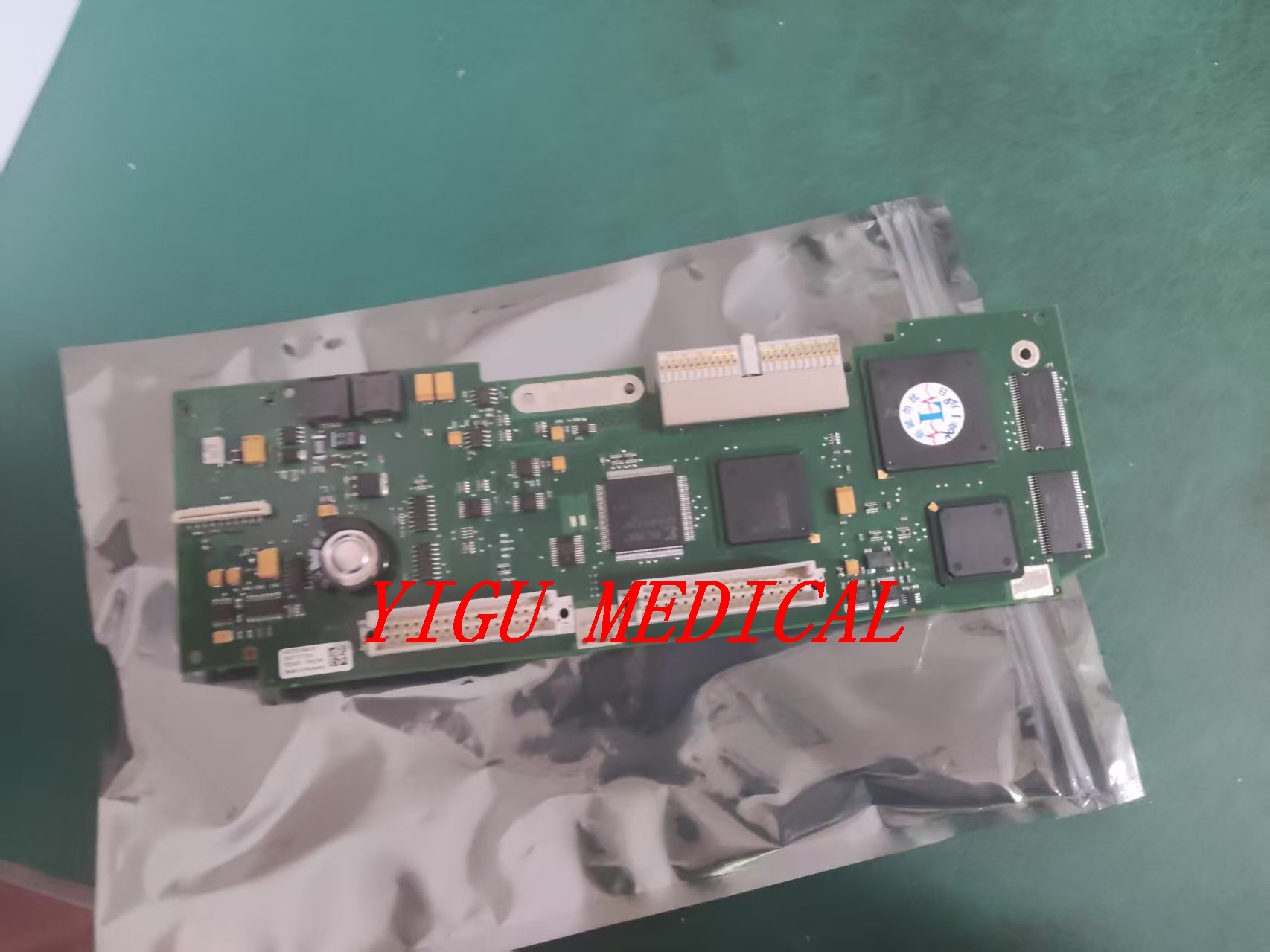

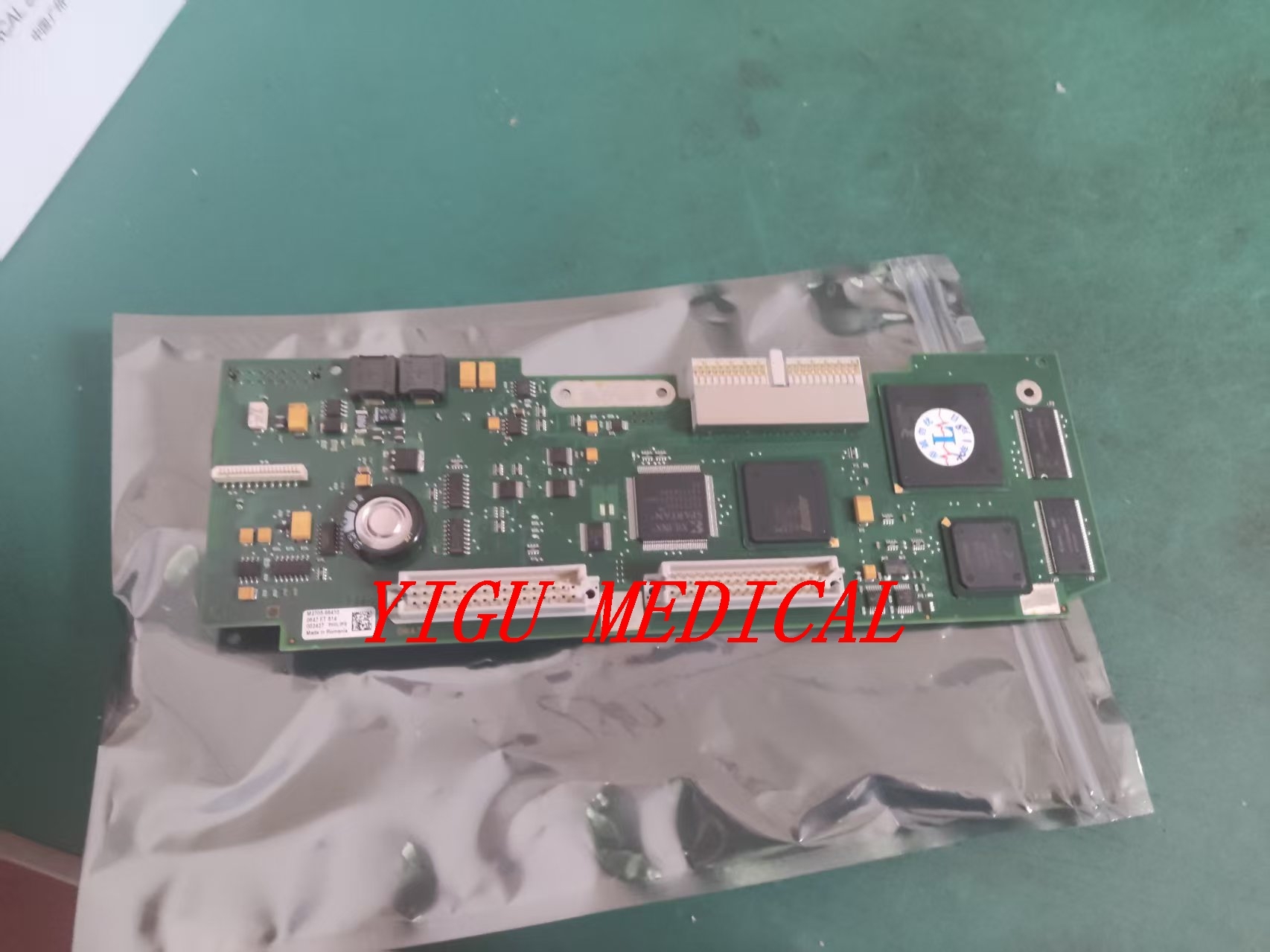

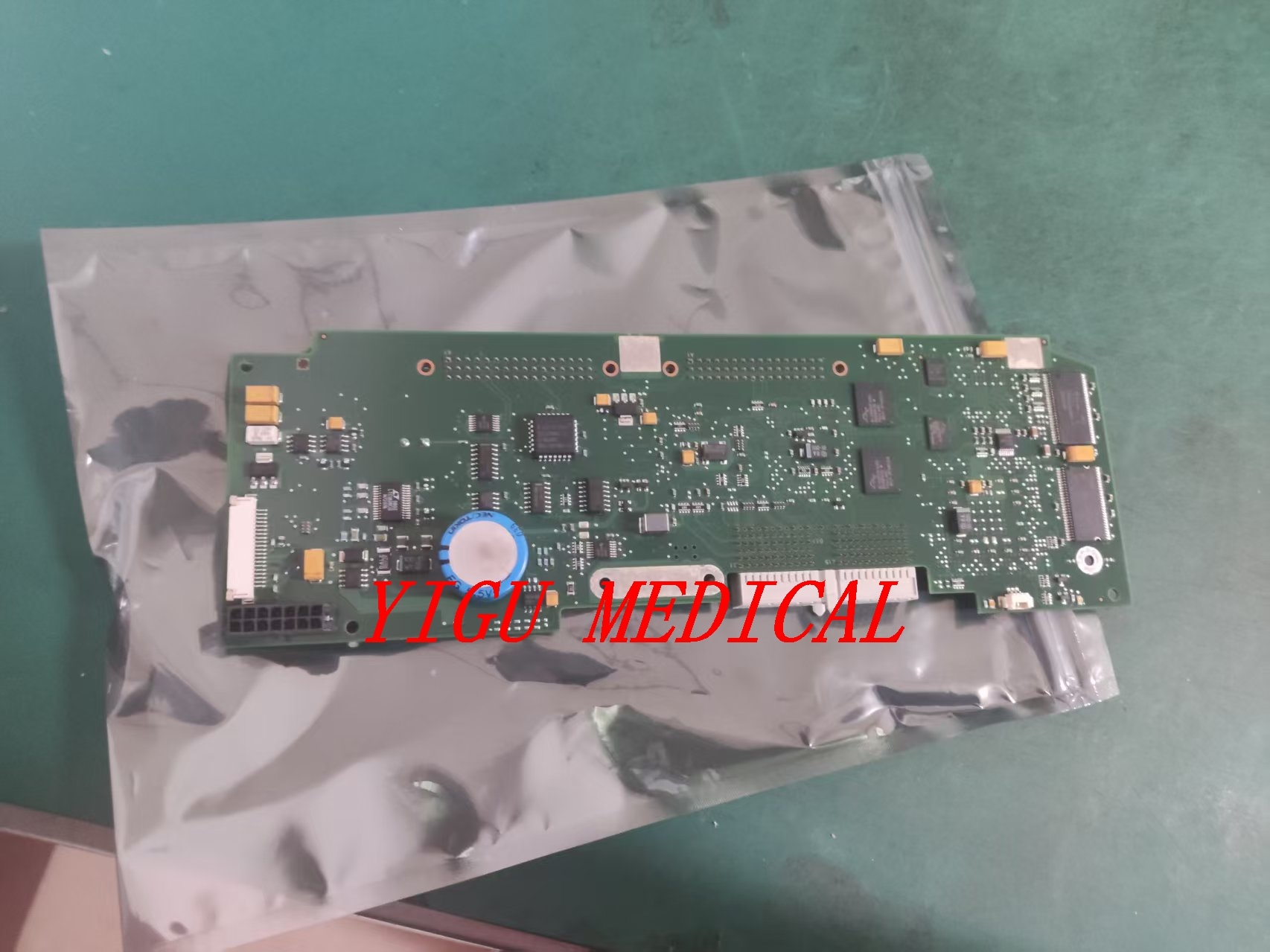

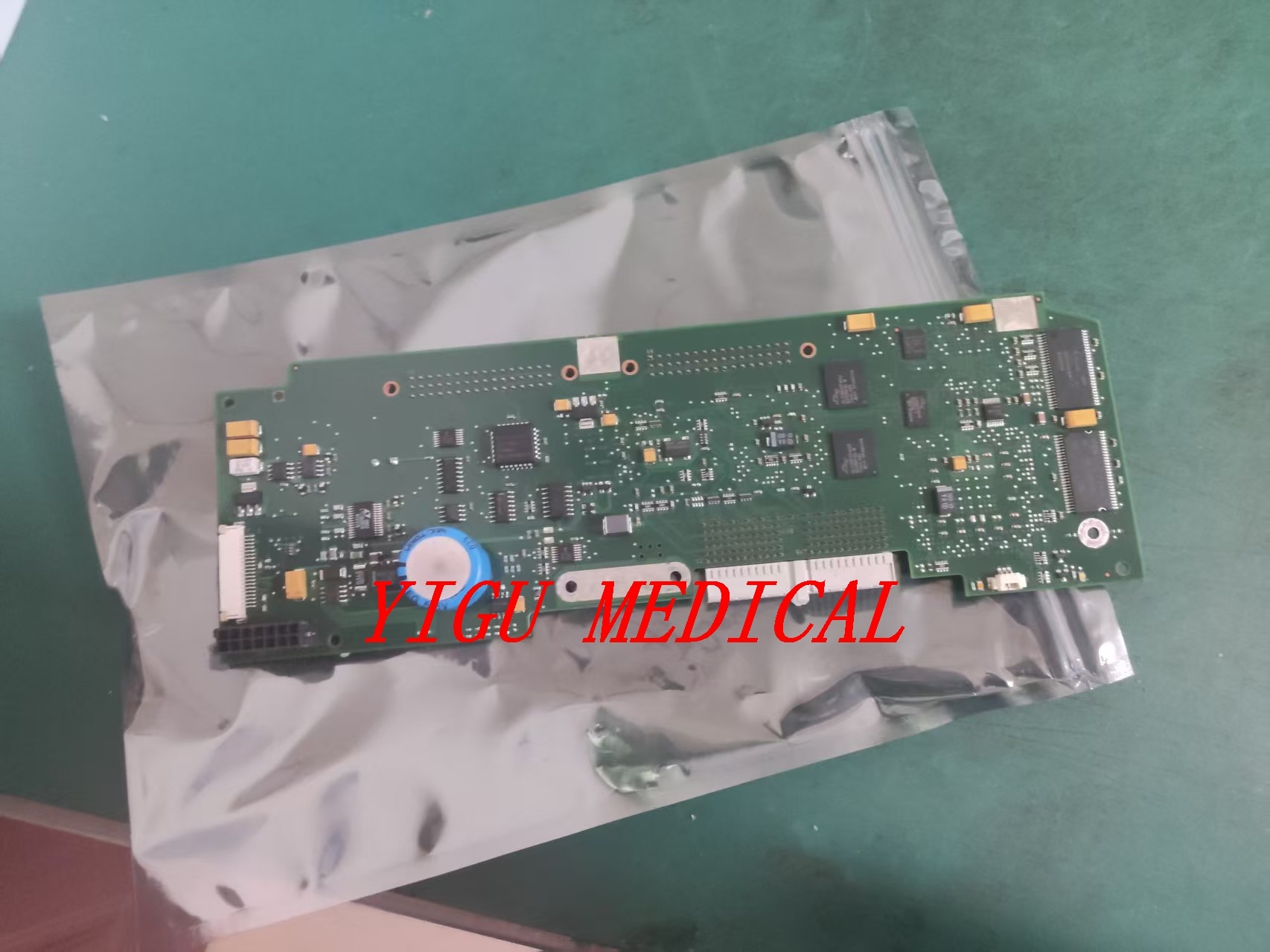

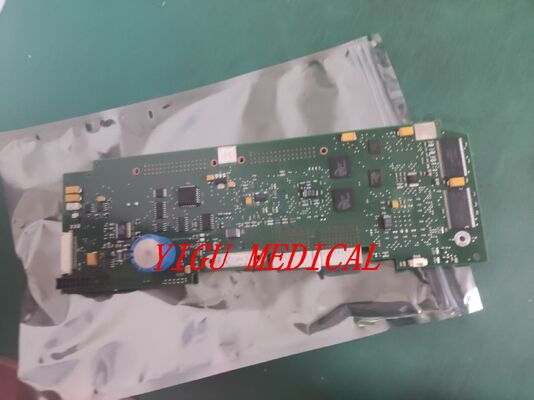

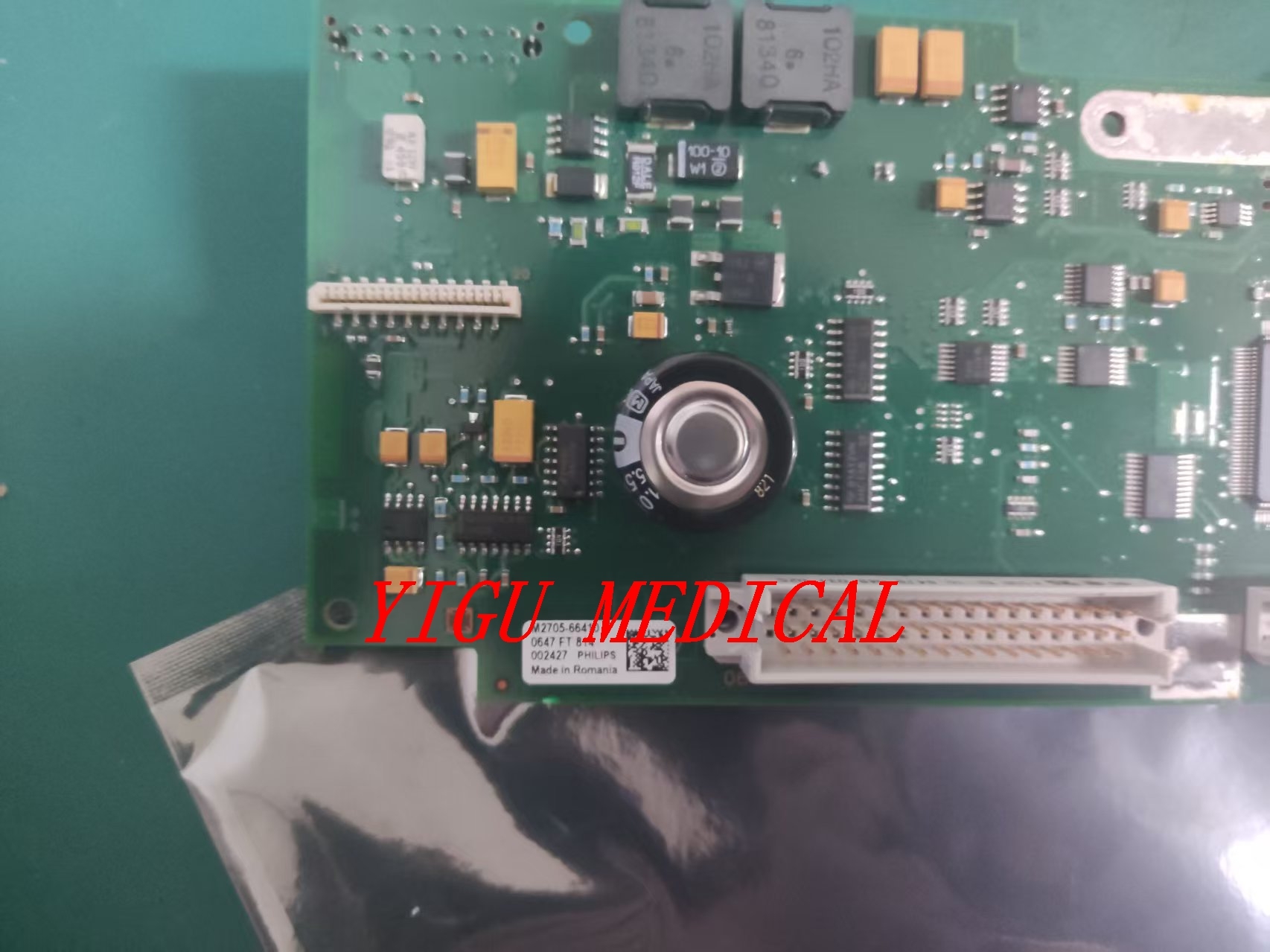

FM20 Fœtal Monitor Connector Board PN M2703-66420 en bon état avec 3 mois de garantie

Ce composant est un module de matériel interne essentiel au sein duRespironics FM20 Moniteur fœtalIl n'est pas accessible à l'utilisateur mais est essentiel pour la fonctionnalité de base de l'appareil.

• Nom principal:La carte de connexion (également appeléeTableau d'interface de la carte mère,Tableau d'interface du signal, ouPlaque de front-end analogique) et
• Fonction:Il agit comme lepôle centralouporte d'entréeLa fonction principale de l'appareil est d'assurer la connexion entre tous les capteurs/sondes externes du patient et le système de traitement numérique interne du moniteur.interfaçage, conditionnement et routage du signal.

1. Hub d'interface à capteurs multiples:
   • Probe par ultrasons (États-Unis):Connecte le transducteur qui détecte la fréquence cardiaque fœtale (FHR) par ultrasons Doppler.
   • Pour les appareils de traitement de l'air:Connecte la sonde sensible à la pression qui mesure l'activité utérine (contractions).
   • électrode fœtale (FECG/électrode du cuir chevelu):Fournit l'interface pour le fil de plomb direct de l'ECG fœtal à partir d'une électrode en spirale ou du cuir chevelu.
   • Ports auxiliaires extérieurs:Peut également intégrer des ports pour les accessoires de paramètres maternels (p. ex. sonde d'oxymétrie de pouls).
2. Conditionnement du signal:
   • Il reçoit des signaux analogiques faibles.
   • Effectue le premierl'amplification, le filtrage (réduction du bruit) et le matching d'impédancepour préparer des signaux propres et stables pour la carte de traitement principale.
3. Distribution de la puissance:
   • Distribue l'alimentation réglée de l'alimentation principale du moniteur aux capteurs connectés et à son propre circuit embarqué.
4. Communication et contrôle:
   • Il contient souvent des circuits logiques ou un microcontrôleur qui gère l'identification des capteurs, la commutation de mode et les protocoles de communication avec le processeur central / carte mère.
5. Protection mécanique et électrique:
   • Fournit des connecteurs soudés robustes qui résistent au stress physique répété de la prise/déconnexion clinique, protégeant ainsi la carte mère plus sensible et plus coûteuse des dommages.

Une carte M2703-66420 défectueuse se manifeste généralement par des problèmes isolés spécifiques au matériel:

• Échec complet d'un ou de plusieurs canaux de surveillance(par exemple, US fonctionne mais TOCO ne montre aucun signal, ou vice versa).
• Signaux intermittents ou instables(déplacements, "saut" lectures, perte de trace).
• Codes d'erreur persistantsliées à des capteurs spécifiques lors du démarrage du système ou des auto-tests (par exemple, "erreur US", "erreur TOCO").
• Lectures inexactesqui ne peuvent être résolus par l'étalonnage par l'utilisateur.
• Dommages physiques visiblesaux connecteurs, traces ou composants de la carte (rare mais possible).

• Les entrées (en amont):Tous les capteurs et câbles appliqués par le patient.
• Produits (en aval):Envoie des signaux conditionnés à laPlaque de processeur principale/plaque de traitementpar des câbles ou des connecteurs à ruban interne.
• Les composantes par les pairs:Travaille en conjonction avec leTableau d'alimentation,Assemblage de l'écran, etPanneau du clavier avant.
