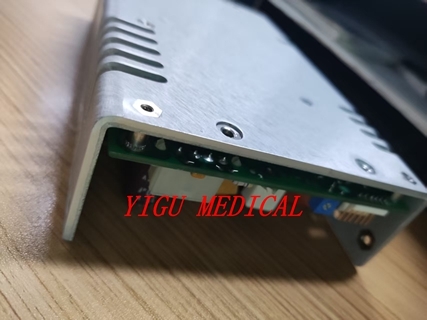

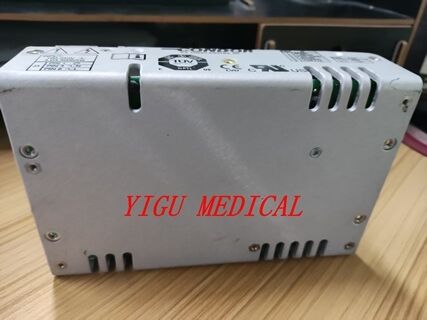

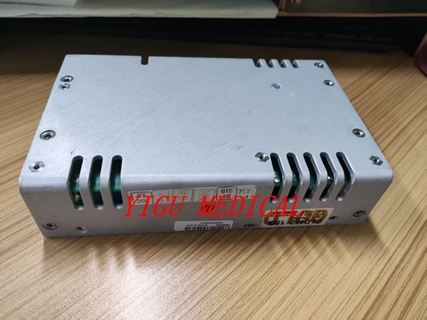

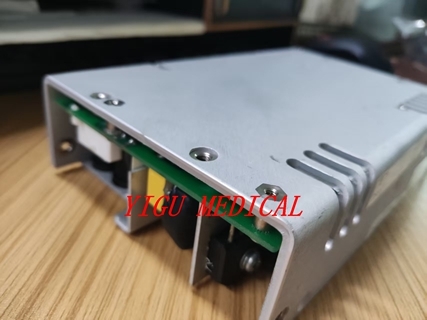

L'alimentation électrique à courant alternatif GE CARESCAPE B650
Cette alimentation pour moniteur de patient GE CARESCAPE B650 est en bon état et prête pour un fonctionnement fiable dans les applications de surveillance médicale.
Vue d'ensemble du système d'alimentation
Le moniteur de patient GE CARESCAPE B650 est doté d'un sous-système de gestion de l'énergie sophistiqué conçu pour une fiabilité et une sécurité maximales des patients.Le système est constitué d'une unité d'alimentation interne CA/CC, une carte CC/DC pour la distribution d'énergie, et une batterie de secours en option.

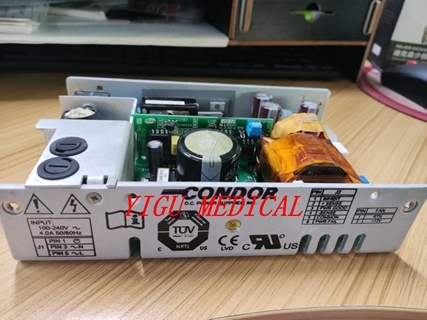

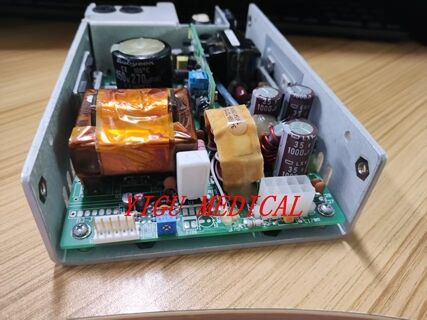

Unité d'alimentation CA/CC
Le composant principal du système d'alimentation en courant alternatif est une alimentation interne en mode commuté de qualité médicale avec les spécifications suivantes:
Voltage d'entrée:Entrée universelle acceptant 85-264 Vac, 47-63 Hz (single phase) pour une compatibilité mondiale
Résultats:Stable 15,7 Vdc (± 2%) pour alimenter la carte DC/DC interne
Rating de puissance:110 W de puissance continue
Caractéristiques de protection:Protection contre les surtensions, les surcharges et les surtensions

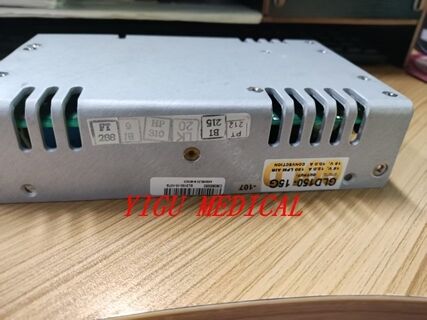

Numéro de la partie:Souvent appelé GLD150-15G
Système de batterie de secours
Pour une surveillance ininterrompue pendant le transport du patient ou les pannes de courant, le B650 prend en charge une batterie lithium-ion rechargeable en option:
Voltage:11.1V batterie lithium-ion
Capacité:6.21 Ah capacité typique
Temps d' exécution:Approximativement 1 à 2 heures à pleine charge (varient selon la configuration)
Temps de charge:2 à 3 heures pour une charge complète
Direction DC/DC et gestion de l'alimentation
La carte CC/DC gère l'alimentation à la fois de l'alimentation CA/CC et de la batterie, fournissant plusieurs fonctions critiques:
- Conversion de la tension:Converti la puissance entrante en tensions requises (+3,3V pour la carte CPU, +5V pour les cartes d'interface, +12V pour le rétroéclairage de l'écran et l'enregistreur optionnel)
- Gestion du parcours d'alimentationSélectionne intelligemment entre l'alimentation en courant alternatif et la batterie pour une commutation transparente lors d'une perte de courant
- Gestion de la batterie:Gère toute la charge de la batterie et la communication via un contrôleur de gestion de l'alimentation (PMC) pour optimiser la charge et surveiller l'état de la batterie
L'ensemble du système d'alimentation est conçu pour un rendement élevé et utilise un refroidissement par convection.avec le dissipateur de chaleur de l'unité d'alimentation monté sur le boîtier arrière en aluminium pour une dissipation de chaleur efficace sans besoin d'un ventilateur.
